三位数码管实验日志及报告
1.日志
1.1 三位数码管(9月9日)
1.1.1操作说明

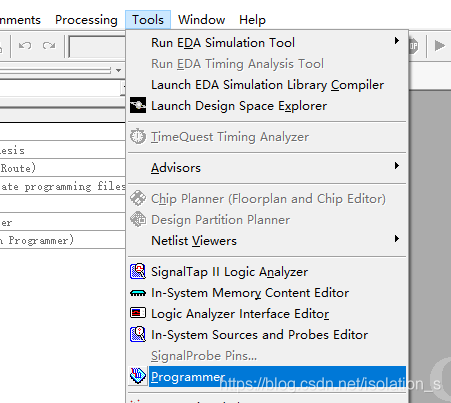

在实验平台中,按照说明下载quartus II 9.0 web并进行安装。下载USB-blaster驱并安装。将电缆线与PC接口连接,打开quartus II,点击 【Tool——programmer】命令。

单击【Add File】加入【scan_led3.sof】,单击【Hardware setup】按钮,在硬件设备列表里选择【USB_Blaster】并双击。

选择完成后返回上一界面,单击【Start】,进程100%后,观察实验板。
1.1.2现象描述
sof文件刚刚加载完成时,实验板上方的SEL5-7数码管显示字符“0”,并且持续闪烁,熄灭的时间极短。下方的X0和Y7保持闪亮。
分别拨动CLK的第一个开关,第二个开关,第三个开关,数码管闪烁频率加快,同时打开第一个和第二个开关,闪烁频率最慢。
最下方的A7-A4是上方数码管的控制信号,分别控制的数码管字符为:8、4、2、1。

本文记录了一次使用Quartus II进行三位数码管实验的过程,包括操作步骤、现象描述、示波器测量及实验目的。实验通过模4计数器电路设计,实现了数码管的轮流显示,并通过仿真和硬件验证加深了对硬件实验平台的理解和动手能力的提升。
