RT-Thread Studio学习（十九）双通道同步ADC+TIM+DMA

一、简介

本文将基于STM32F407VET芯片介绍如何在RT-Thread Studio开发环境下使用ADC设备。硬件及开发环境如下：

• OS WIN10
• STM32F407VET6
• STM32CubeMX v6.10.0
• STM32Cube MCU Package for STM32F4 Series v1.28.2
• RT-Thread Studio v2.2.9
• RT-Thread Source Code v5.1.0
• STM32F4 chip support packages v0.2.3

二、新建RT-Thread项目并使用外部时钟

打开RT-Thread Studio软件新建基于芯片的项目，并使用外部时钟系统，具体参见《RT-Thread Studio学习（一）使用外部时钟系统》。

三、启用ADC

1. 打开ADC驱动框架
   在RT-Thread Setting 中借助图形化配置工具打开软件ADC的驱动框架，如下图所示：

2. 定义ADC相关的宏
   在board.h文件中使能宏定义：

#define BSP_USING_ADC1
#define BSP_USING_ADC2

在.\cubemx\Inc\stm32f4xx_hal_conf.h中使能宏定义：

#define HAL_ADC_MODULE_ENABLED

3. 复制ADC初始化函数

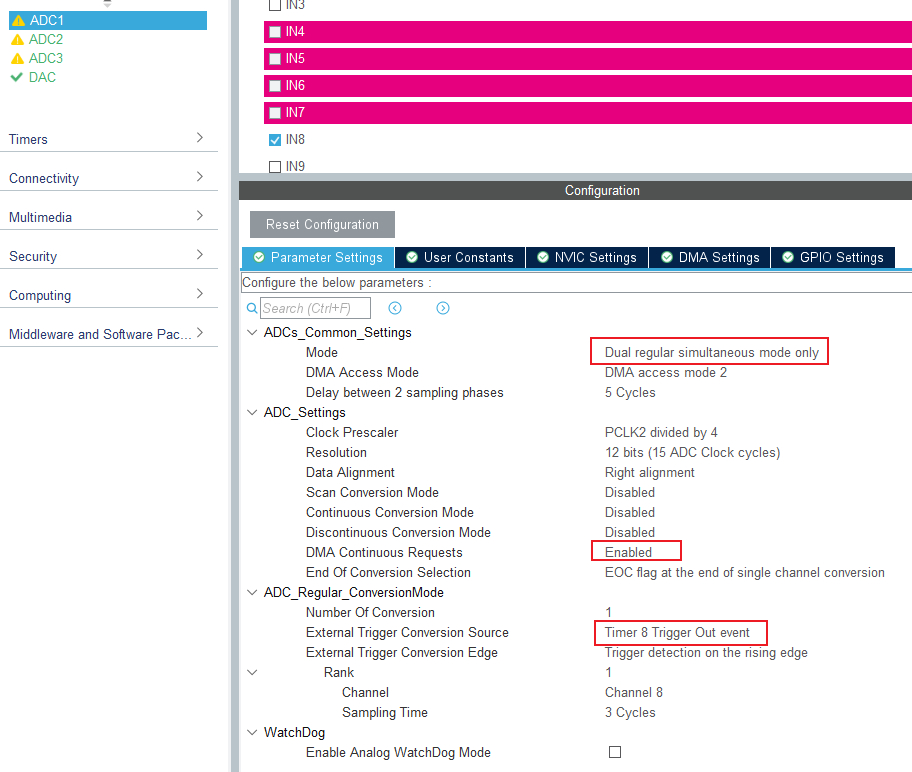

   双击RT-Thread Studio工程中的cubemx.ioc文件，使能ADC1和ADC2，具体如下图：

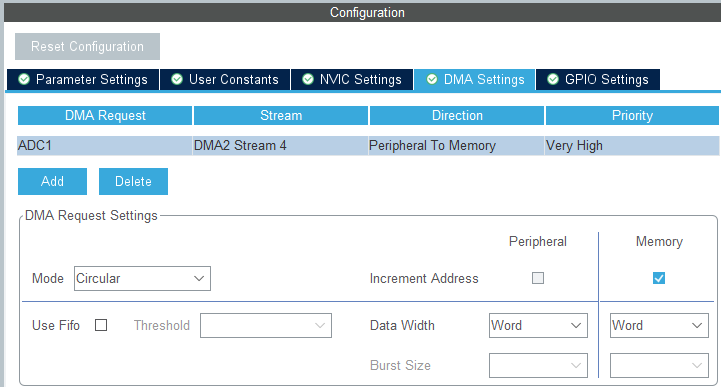

   对应的DMA设置为：

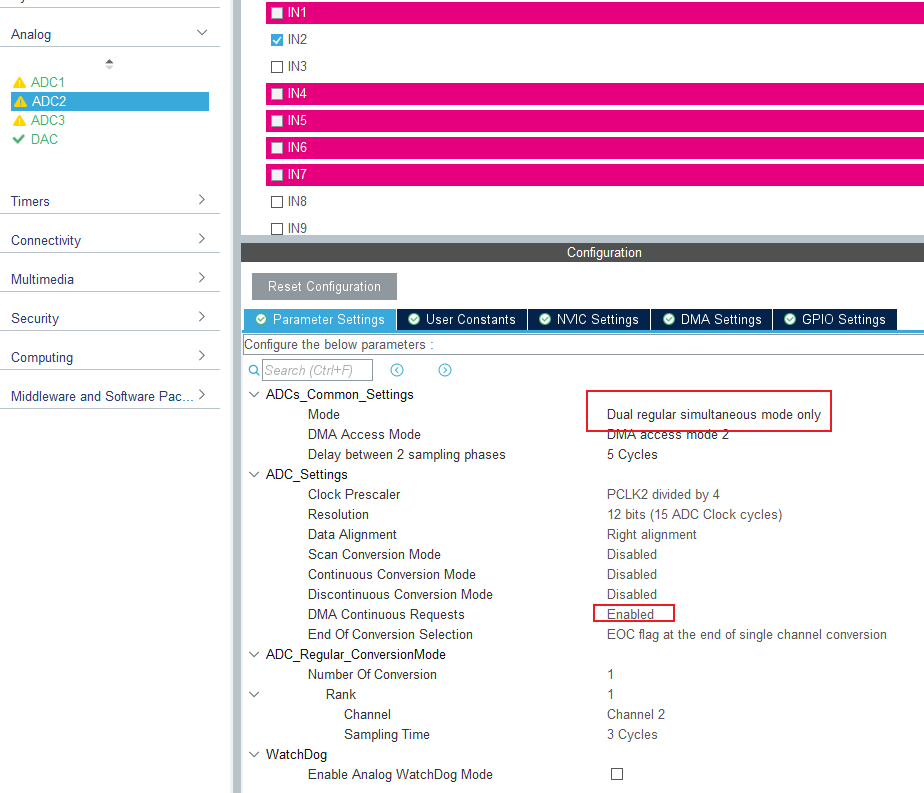

   ADC2的设置为：

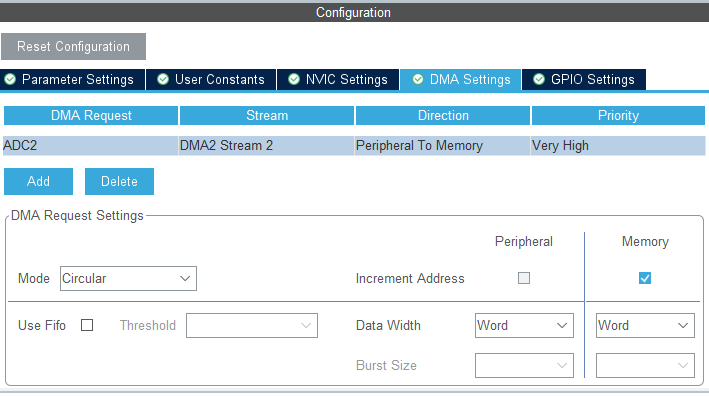

   对应DMA的设置为：


ADC1的模拟输入对应引脚PB0，ADC2的模拟输入对应PA2。

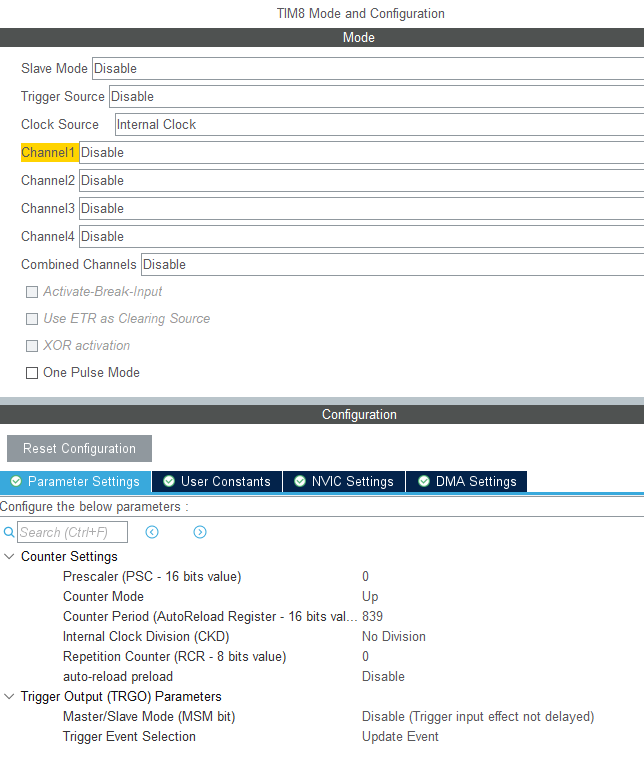

ADC1和ADC2使用TIM8进行触发，其配置如下：

四、修改代码

在Sconscript中添加如下代码，可以省去将HAL_DAC_MspInit(DAC_HandleTypeDef* dacHandle)等函数复制到board.c的步骤。

src = Split('''
Src/stm32f4xx_hal_msp.c
Src/main.c
Src/gpio.c
Src/tim.c
Src/adc.c
Src/dma.c

修改main.c文件，添加DMA中断等相关函数

extern TIM_HandleTypeDef htim3;
extern ADC_HandleTypeDef hadc3;

void DMA2_Stream4_IRQHandler(void)
{
    /* enter interrupt */
    rt_interrupt_enter();
    HAL_DMA_IRQHandler(&hdma_adc1);
    /* leave interrupt */
    rt_interrupt_leave();
}

void DMA2_Stream2_IRQHandler(void)
{
    /* enter interrupt */
    rt_interrupt_enter();
    HAL_DMA_IRQHandler(&hdma_adc2);
    /* leave interrupt */
    rt_interrupt_leave();
}

/**
 *  ADC转换完成回调函数
 */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
    if( hadc == &hadc1)
    {
        HAL_GPIO_TogglePin(GPIOE,GPIO_PIN_1);

        HAL_TIM_Base_Stop(&htim8);
        // 在此添加发送数据代码
        HAL_TIM_Base_Start(&htim8);
    }
}

void HAL_ADC_ErrorCallback(ADC_HandleTypeDef *hadc)
{
    rt_kprintf("HAL_ADC_ErrorCallback.");
}

在main函数中添加代码：

int main(void)
{
...
    MX_GPIO_Init();
    MX_DMA_Init();  // DMA初始化必须要在前面
    MX_ADC1_Init();
    MX_ADC2_Init();
    MX_TIM8_Init();
    HAL_ADCEx_MultiModeStart_DMA(&hadc1, databuffer,40000);  // 低16位为ADC1的采样结果
    HAL_ADCEx_MultiModeStart_DMA(&hadc2, databuffer,40000);  // 高16位为ADC2的采样结果
    HAL_TIM_Base_Start(&htim8); // 一定要在ADC开启后在开启触发
...
}

五、测试

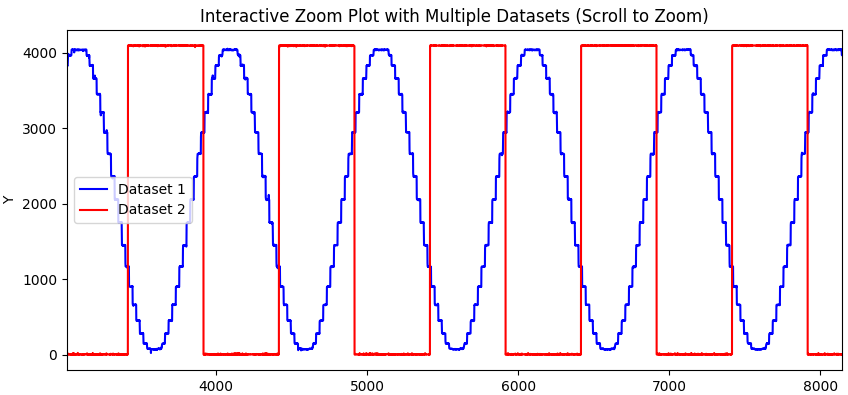

将引脚PB0和PA5短接，引脚PA2和PA6短接，运行结果如下：

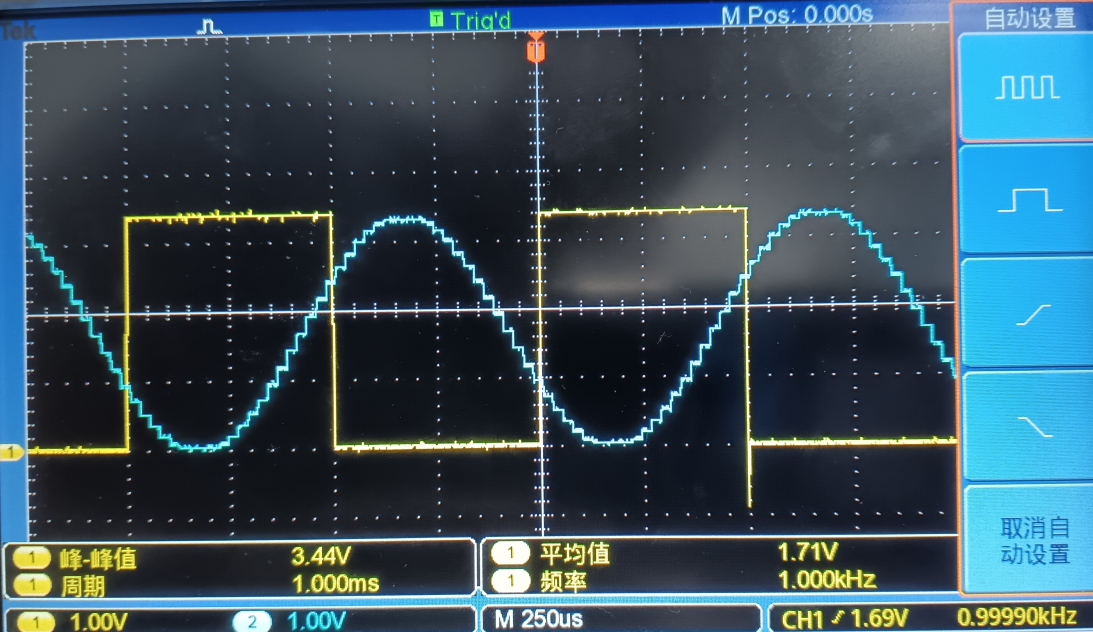

示波器观察到的如下：

对比两者结果，几乎没有相位差。
