guacadmole MVC分层架构对象类型理解总结

MVC分层领域模型规约 基础

• PO：persistence Object，持久化对象。
  数据最终要存储，无论以何种形式存储，都必须要持久化。加入使用关系数据库存储，一个PO对应一条数据库的记录，或者是对象从数据库查询出来的结果集的一条记录。 总结： PO : 数据库实体对象

• DAO：Data Access Object，数据访问对象。
  包含一些数据库的基本操作，CRUD，和数据库打交道。负责将PO持久化到数据库，也负责将从数据库查询的结果集映射为PO。

• DTO : 业务层之间数据传输用的
  DTO (经过处理后的PO，可能增加或者减少PO的属性)：

• VO ： 前端页面请求对象，以及页面返回对象 数据的封装

阿里规范：
【参考】分层领域模型规约：
 DO（Data Object） ：与数据库表结构一一对应，通过 DAO 层向上传输数据源对象。
 DTO（Data Transfer Object） ：数据传输对象， Service 或 Manager 向外传输的对象。
 BO（Business Object） ：业务对象。 由 Service 层输出的封装业务逻辑的对象。
 AO（Application Object） ： 应用对象。 在 Web 层与 Service 层之间抽象的复用对象模型，
极为贴近展示层，复用度不高。
 VO（View Object） ： 显示层对象，通常是 Web 向模板渲染引擎层传输的对象。
 Query：数据查询对象，各层接收上层的查询请求。 注意超过 2 个参数的查询封装，禁止
使用 Map 类来传输。

总结：
控制层 用 VO ，并且在控制层进行VO到DTO的转换
业务层 用DTO，并且在业务层进行DTO到PO的转换
数据库访问层，用PO查询数据，返回到业务层
业务层在根据PO转换成DTO
控制层DTO 转换成VO

guacadmole 分层对象类型

guacamole中对数据对象做了各种抽象，利用泛型抽象了一些公共操作。
泛型标识
InternalType ：内部类型相当与DTO 例如: UserGroupModle
ModelType: 模型类型相当于PO 例如: UserGroup
ExternalObject： 外部类型相当与VO,例如 APIUserGroup

VO与DTO之间的转换

如下，guacamole对每个目录菜单都进行了了抽象，如下具体连接目录菜单资源继承DirectoryResource，并且传入了泛型参数InternalType、ExternalObject分别为Connection，APIConnection
DirectoryResource抽象了目录菜单通用操作方法，如创建用户、创建用户组、创建连接
都是走createObject方法。

@Produces(MediaType.APPLICATION_JSON)
@Consumes(MediaType.APPLICATION_JSON)
public class ConnectionDirectoryResource
        extends DirectoryResource<Connection, APIConnection> {

    @POST
    public ExternalType createObject(ExternalType object)

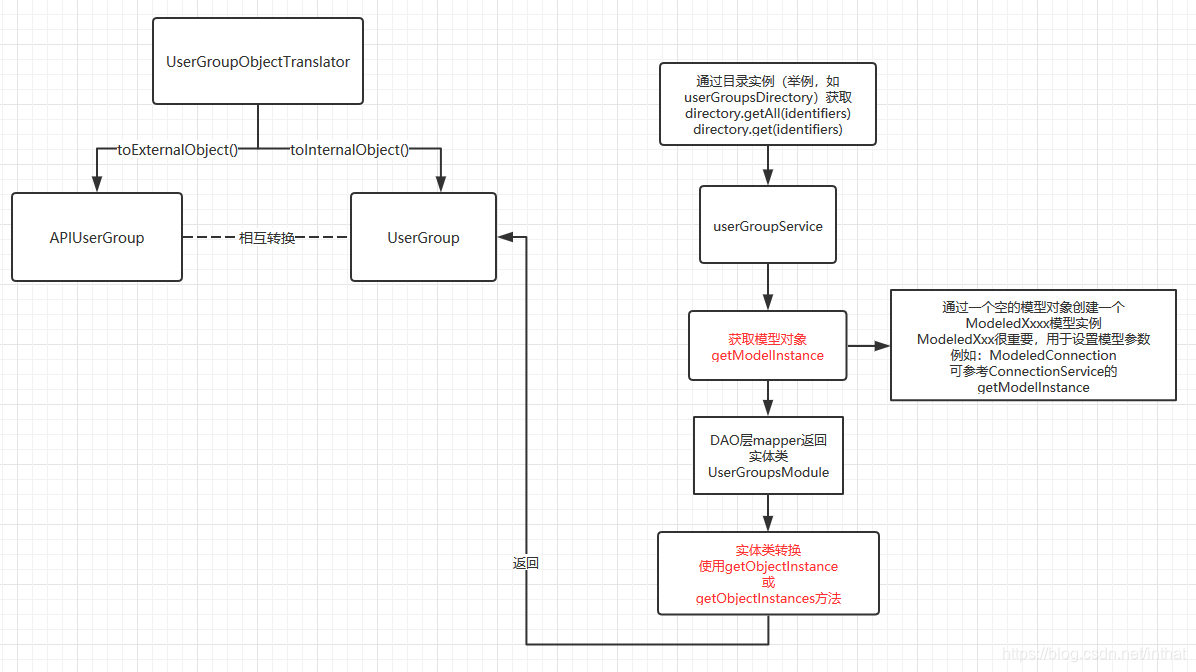

举例如下:

它定义了多个转换相关的，用于外部类型和内部类型的转换，既VO和DTO的转换，控制层到服务层数据对象的转换。
这些转换都继承与抽象类DirectoryObjectTranslator。
共如下四个具体的实现类：
ActiveConnectionObjectTranslator
ConnectionObjectTranslator
UserGroupObjectTranslator
UserObjectTranslator

这些转换类，把它当成工具类就行，实例化后，直接调响应转换方法即可，4个实现类对应4组具体的转换。

DTO 和PO 之间的转换

如下举例，利用ModeledConnection、ModeledUser这些类实例，来辅助完成PO的一些成员变量赋值。

    @Override
    protected ConnectionModel getModelInstance(ModeledAuthenticatedUser currentUser,
                                               final Connection object) {

        // Create new ModeledConnection backed by blank model
        ConnectionModel model = new ConnectionModel();
        ModeledConnection connection = getObjectInstance(currentUser, model);

        // Set model contents through ModeledConnection, copying the provided connection
        connection.setParentIdentifier(object.getParentIdentifier());
        connection.setName(object.getName());
        connection.setConfiguration(object.getConfiguration());
        connection.setAttributes(object.getAttributes());

        return model;

    }

    @Override
    protected UserModel getModelInstance(ModeledAuthenticatedUser currentUser,
            final User object) throws GuacamoleException {

        // Create new ModeledUser backed by blank model
        UserModel model = new UserModel();
        ModeledUser user = getObjectInstance(currentUser, model);

        // Set model contents through ModeledUser, copying the provided user
        user.setIdentifier(object.getIdentifier());
        user.setPassword(object.getPassword());
        user.setAttributes(object.getAttributes());

        return model;

    }
