stm32 485接收数据异常调试过程

已于 2024-06-13 18:05:14 修改
阅读量1.4k 收藏 9
点赞数 15
CC 4.0 BY-SA版权
文章标签： stm32 单片机 嵌入式硬件 mcu
于 2024-06-13 18:03:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/inputA/article/details/139658479

问题描述

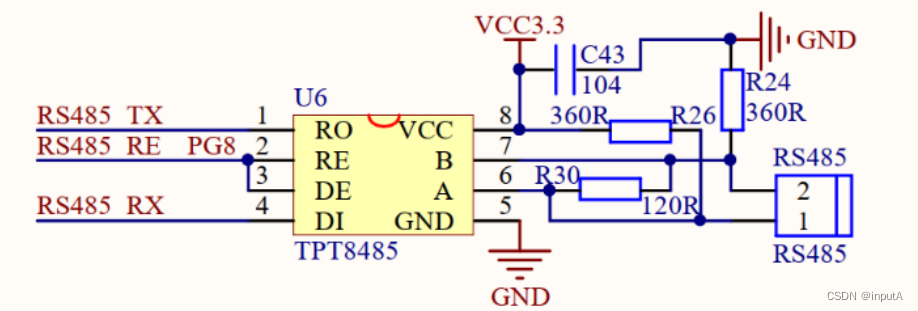

stm32f407与传感器通过485总线进行通信，stm32向传感器发送索要数据的指令，传感器本应传回的数据为0x01 0x03 0x02 0x04 0x7E 0x3A 0xA4,实际接收到的数据为0x40 0x20 0x20 0x90 0xE9 0xA4 0x00。像是被485芯片修改过一样。485芯片部分电路图如下：
在这里插入图片描述
以上是正点原子开发板的电路图，与本文分析的案例电路图类似。

问题排查

排查方向1

因为每次stm32发数据前要拉高RE引脚，发完数据再拉低RE引脚，所以开始怀疑是不是发送完数据RE引脚拉的太慢了，导致接收的数据不完整。发送代码如下：

RS485_RST(1);
HAL_UART_Transmit(&uart_handle, (
