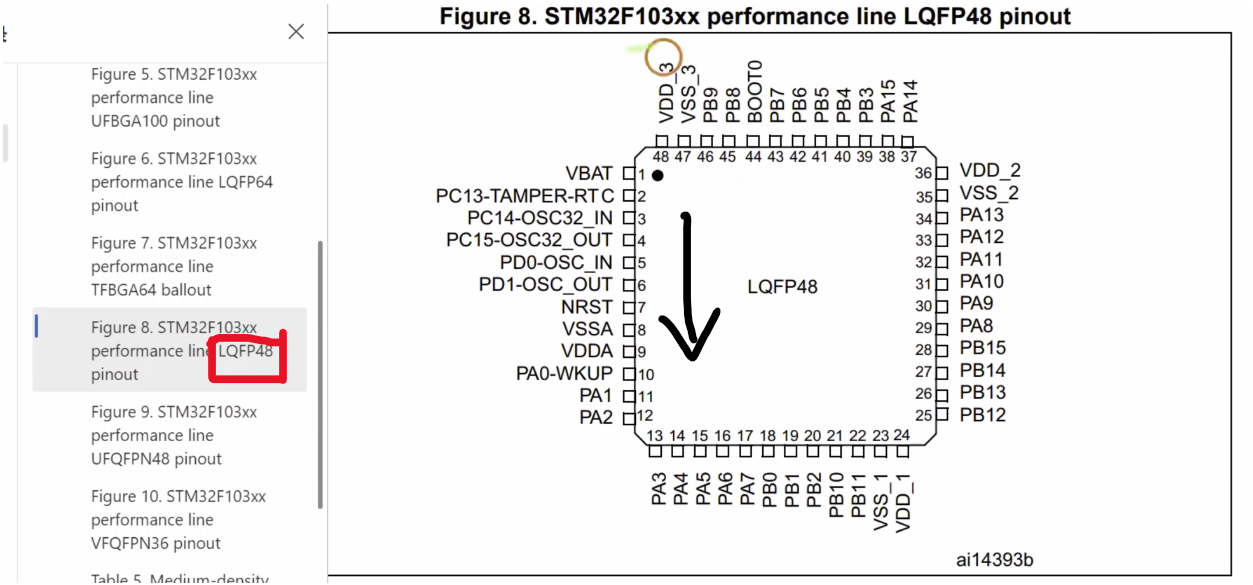

一、在数据手册第11页找到引脚分布图

以T（封装形式为LQFP48）为例如图

引脚以逆时针排序

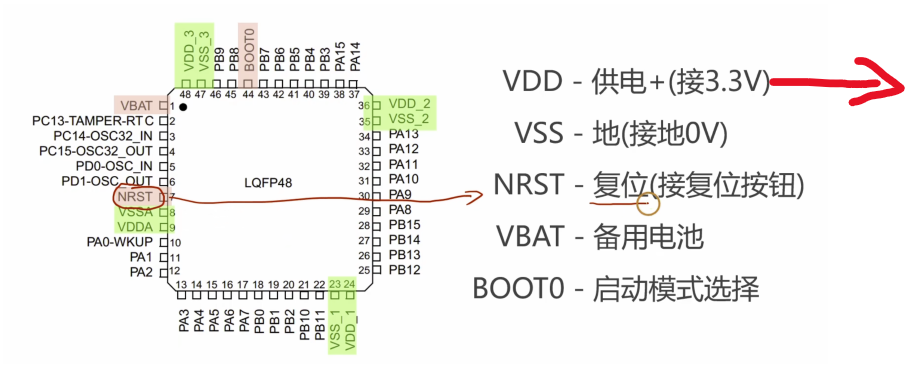

二、其中11个有特殊功能的引脚，他们的位置和功能如下
在模电内容里面电压正极和地分别为VCC，GND,为什么现在变成VDD和VSS了？

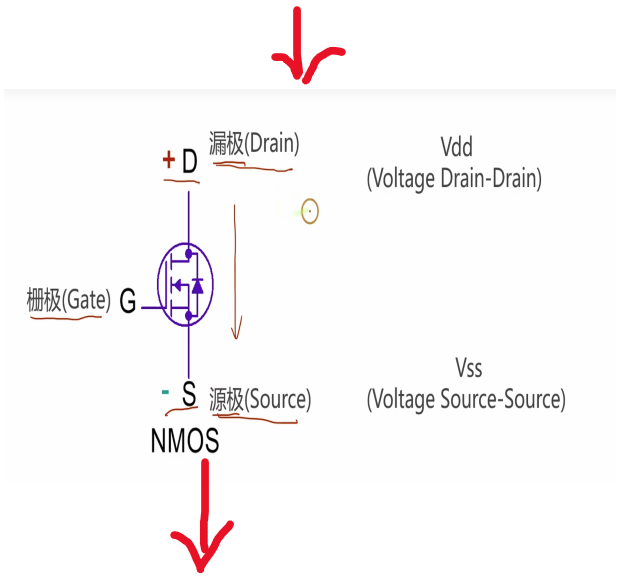

如图，因为开关闭合的时候，N-MOS管中电流从D流向S
开关闭合的时候，N-MOS管中电流从D流向S

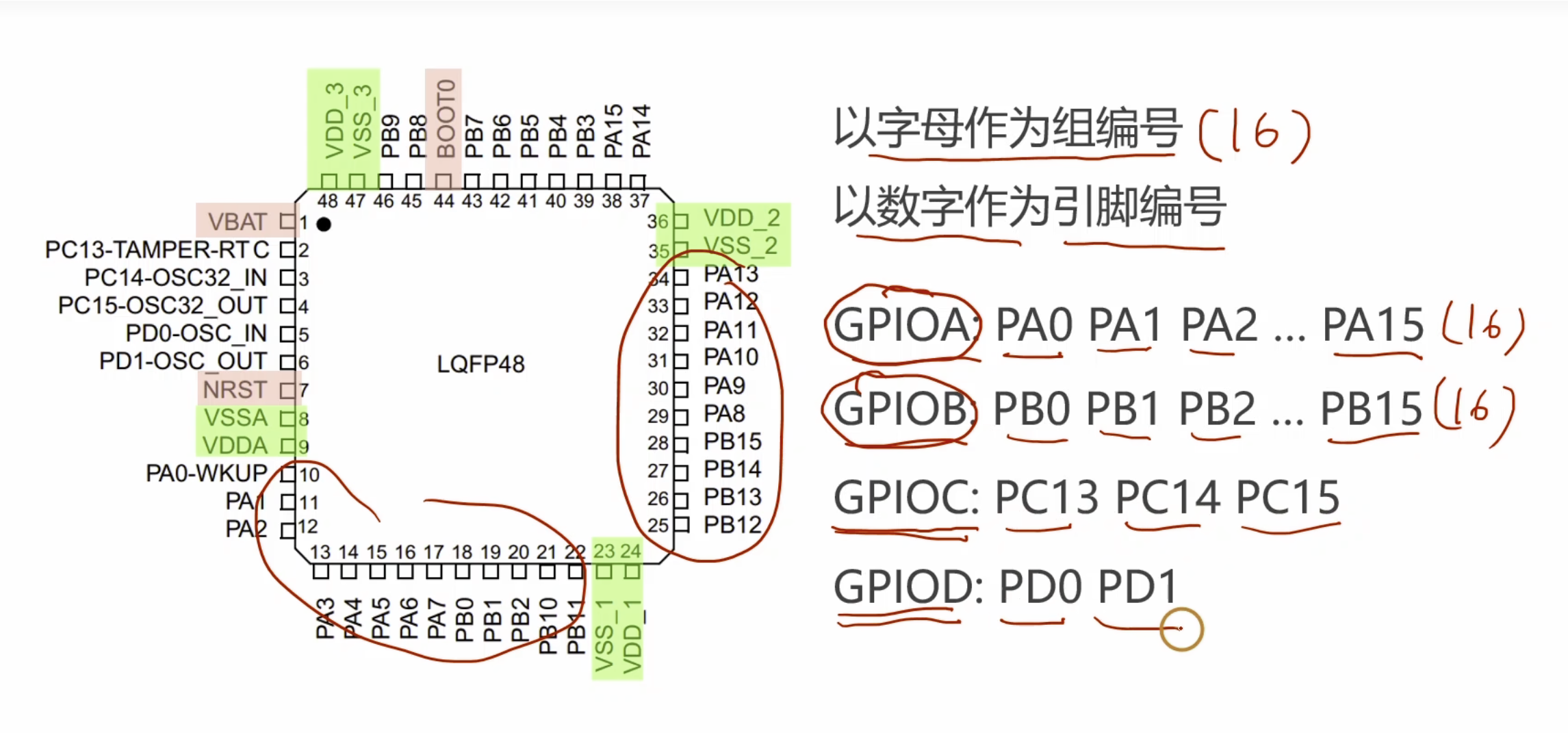

三、37个普通引脚命名，GPIOA,B,C,D引脚数量分别为16、16、3、2
