Arduino-01-LED闪烁

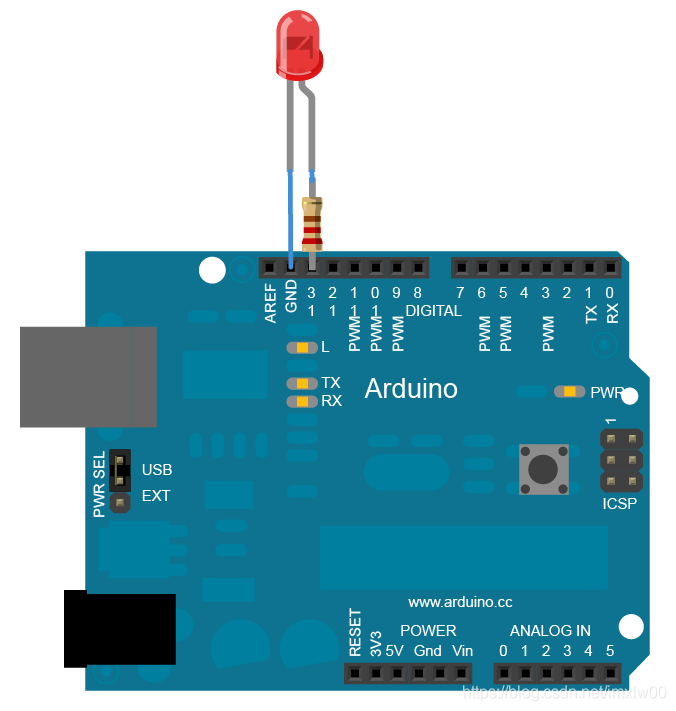

点亮外部LED,在该电路中,将电阻器的一端连接到与LED_BUILTIN常数相对应的数字引脚。将LED的长脚(正极,称为阳极)连接到电阻的另一端。将LED的短脚(负极,称为阴极)连接至GND。在下图中,我们显示了一个UNO板,其D13值为LED_BUILTIN。
与LED串联的电阻的阻值可能不同于220欧姆。LED也将以最大1K ohm的值点亮。
在这里插入图片描述

void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);                       // wait for a second
}

将LED_BUILTIN引脚初始化为输出引脚

pinMode(LED_BUILTIN, OUTPUT);

点亮LED:
digitalWrite(LED_BUILTIN, HIGH);

关闭LED:
digitalWrite(LED_BUILTIN, LOW);

延时
delay()命令告诉控制板在1000毫秒(或一秒)内不执行任何操作。
