Dynamo_参数化造型2

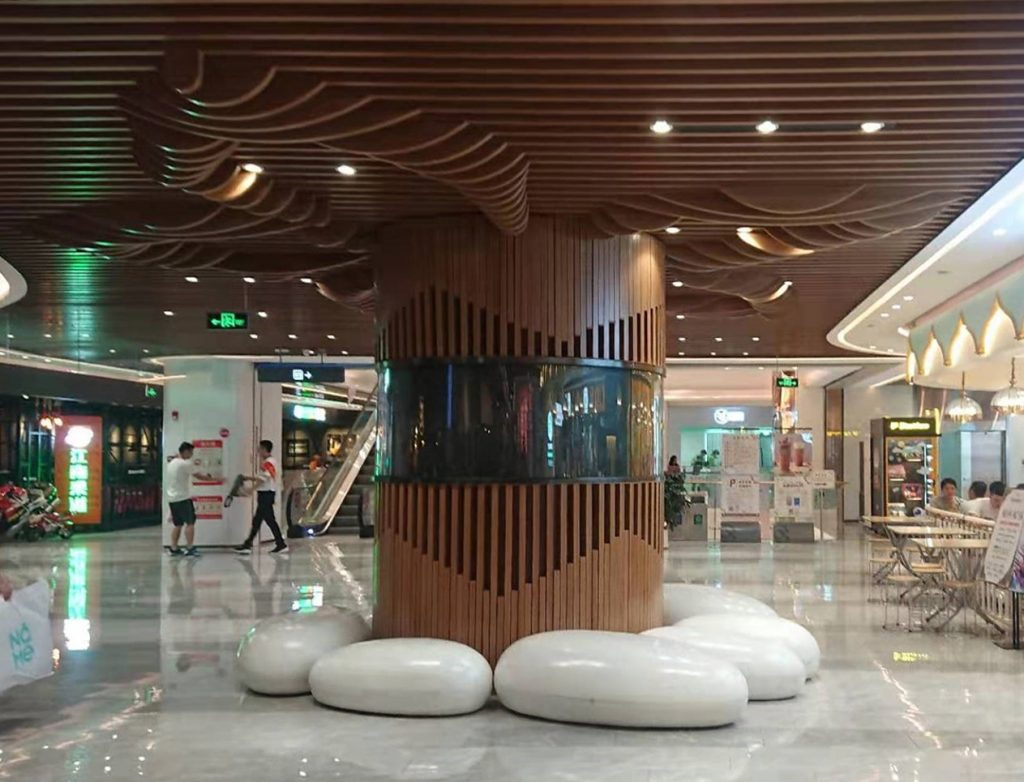

看到一个商场的造型柱子，觉得有点意思，便尝试使用Dynamo进行了参数化建模

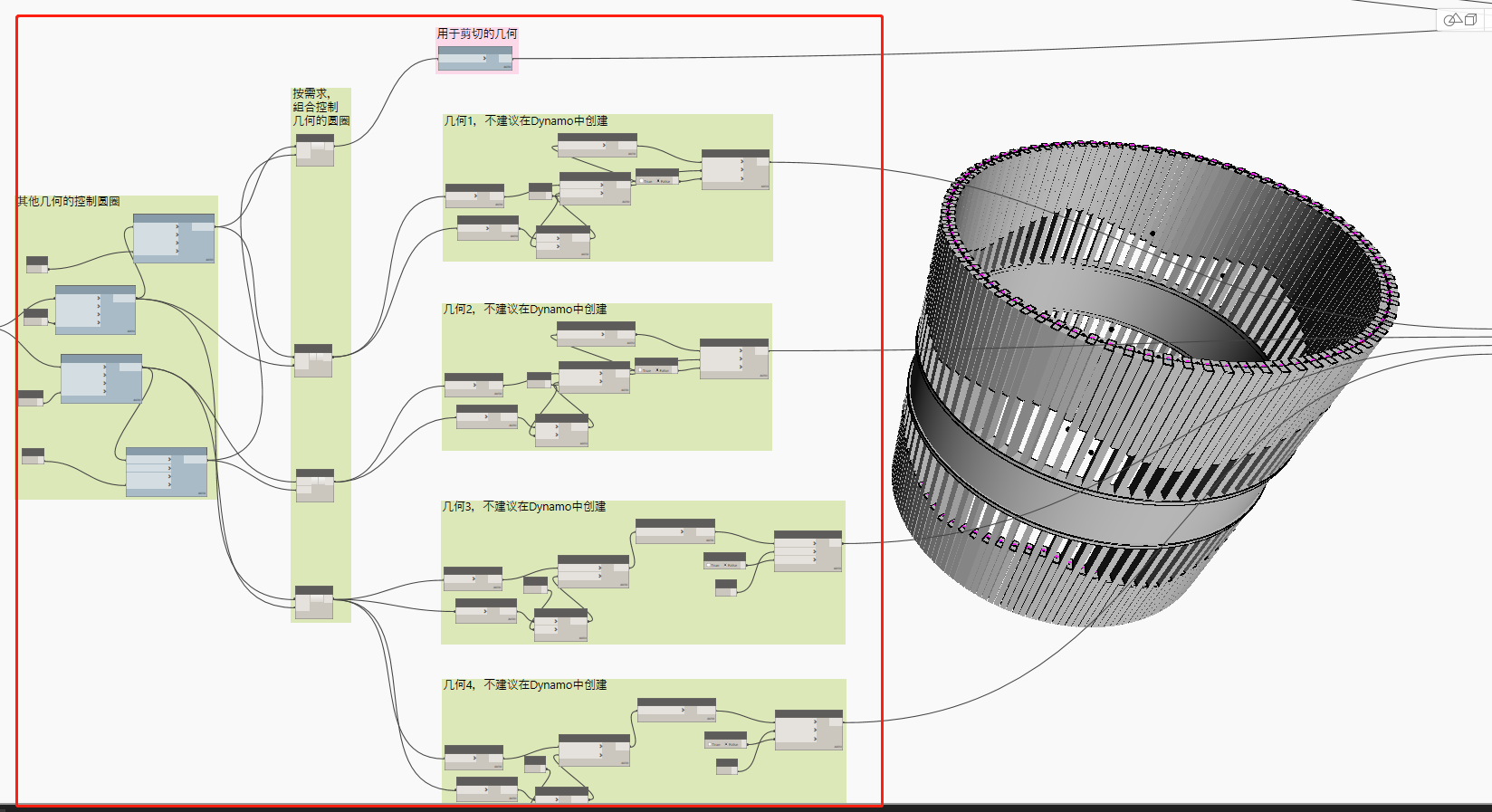

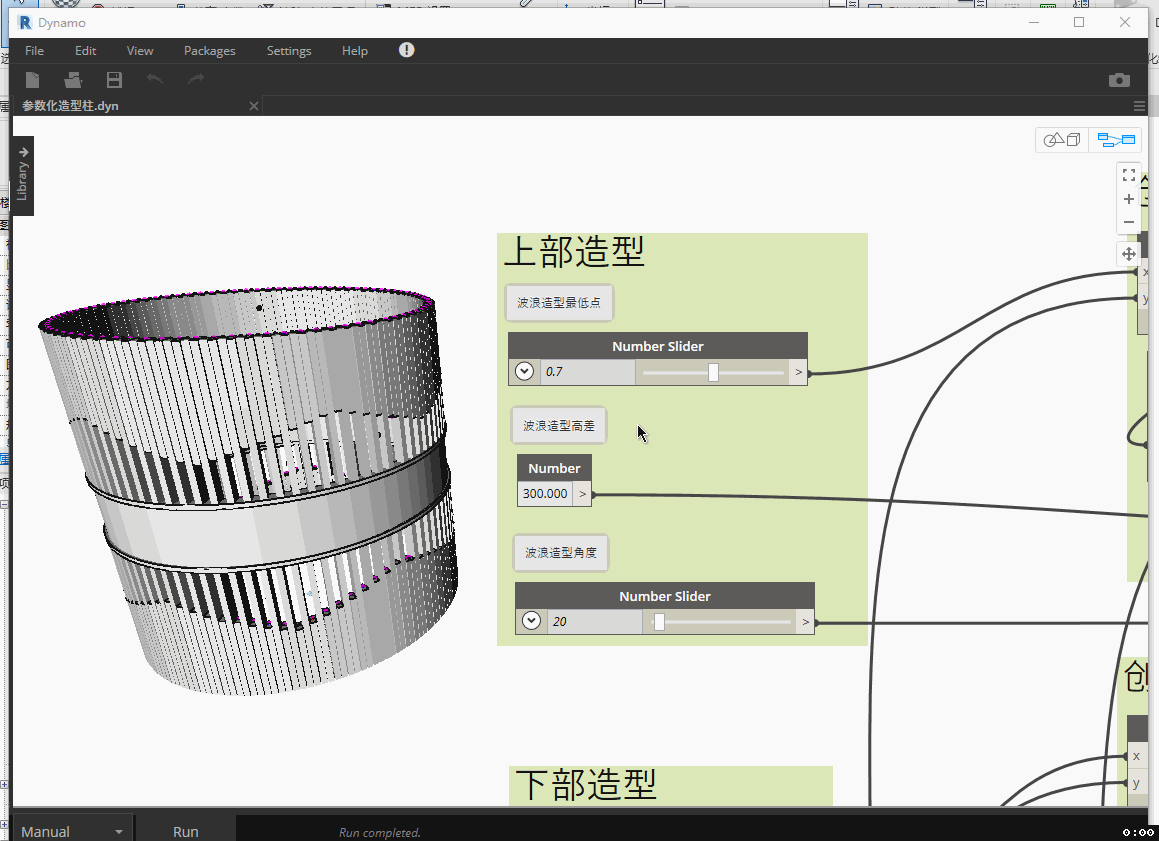

参数化演示

创建思路如下

1、创建两个圆圈，用作控制柱体的高度及半径

2、在上下两个圆圈上分割出若干个点，将这些点相连则获得基础的组成柱体的装饰木条路径，木条的数量可以由过木条的宽度及柱子的周长计算获得

3、按相隔1条的原则，过滤出需表现造型的木条路径

4、使用两个圈，控制波浪造型的顶点及底点，因为有上下两个波浪造型，所以需创建4个控制圈

5、通过列表操作及几何相交判读，过滤出波浪造型最关键的顶点及底点，然后使用多段线连起来，则可以获得基础的波浪线段。但由于柱子是圆的，还需要创建一个曲面，将线段投影到曲面上，再通过相交判读，才能获得准确的造型定位

6、第5部完成后其他的就基本没有难度了，剩下的只是使用这些关键数据创建几何

由于Dynamo的几何转化成族的功能现在还不算太完美，建议只使用Dynamo实现主体与造型的参数化建模，中间的显示屏最好还是在Revit的族编辑器里面创建，这样更方便贴材质，满足后面阶段的展示需求，还可以稍微提高一下Dynamo的运行效率。

这次由于不考虑其他需求，我还是使用Dynamo把显示屏一起创建了。

下面再简单贴一下创建过程

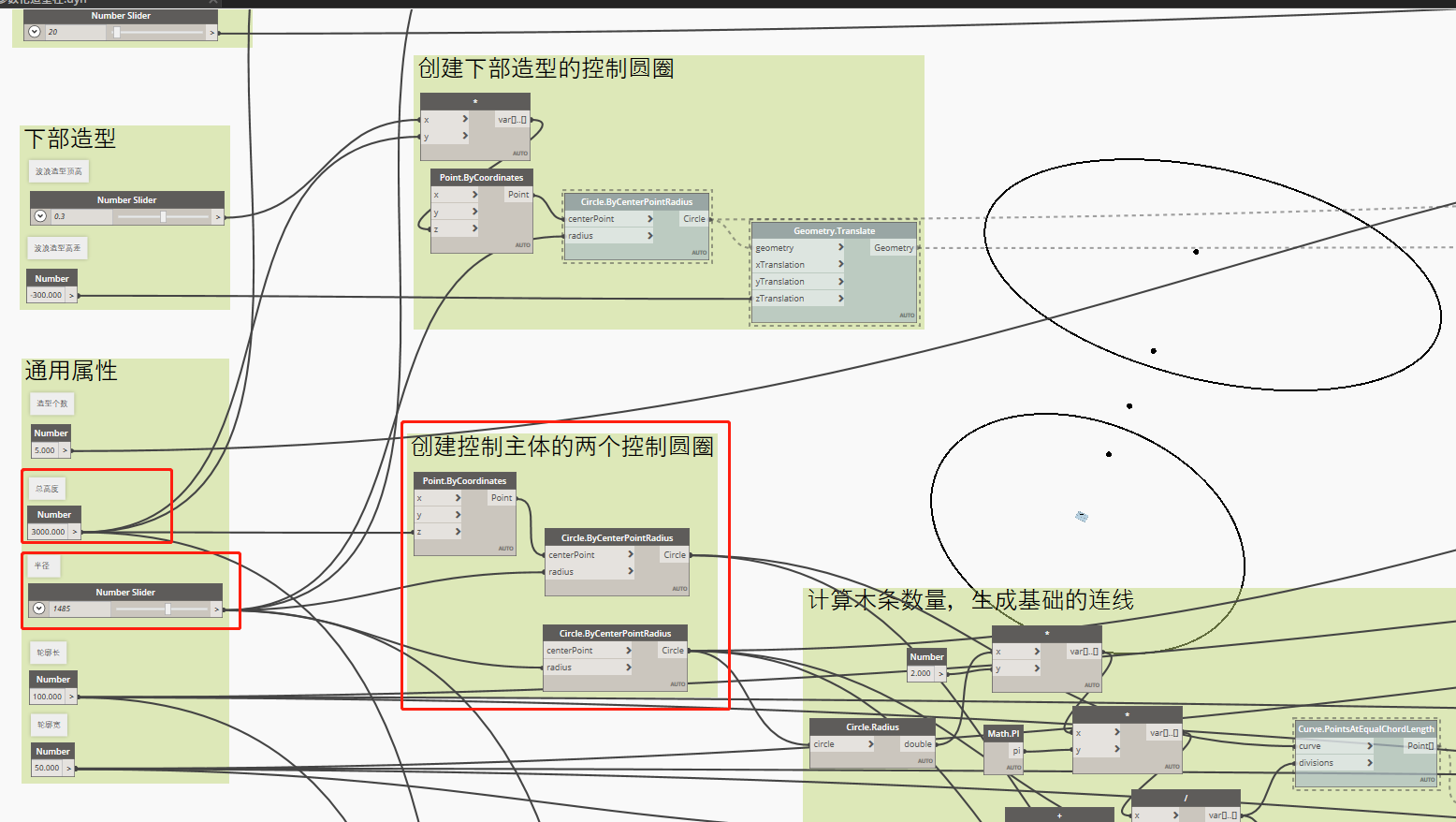

创建基础圆

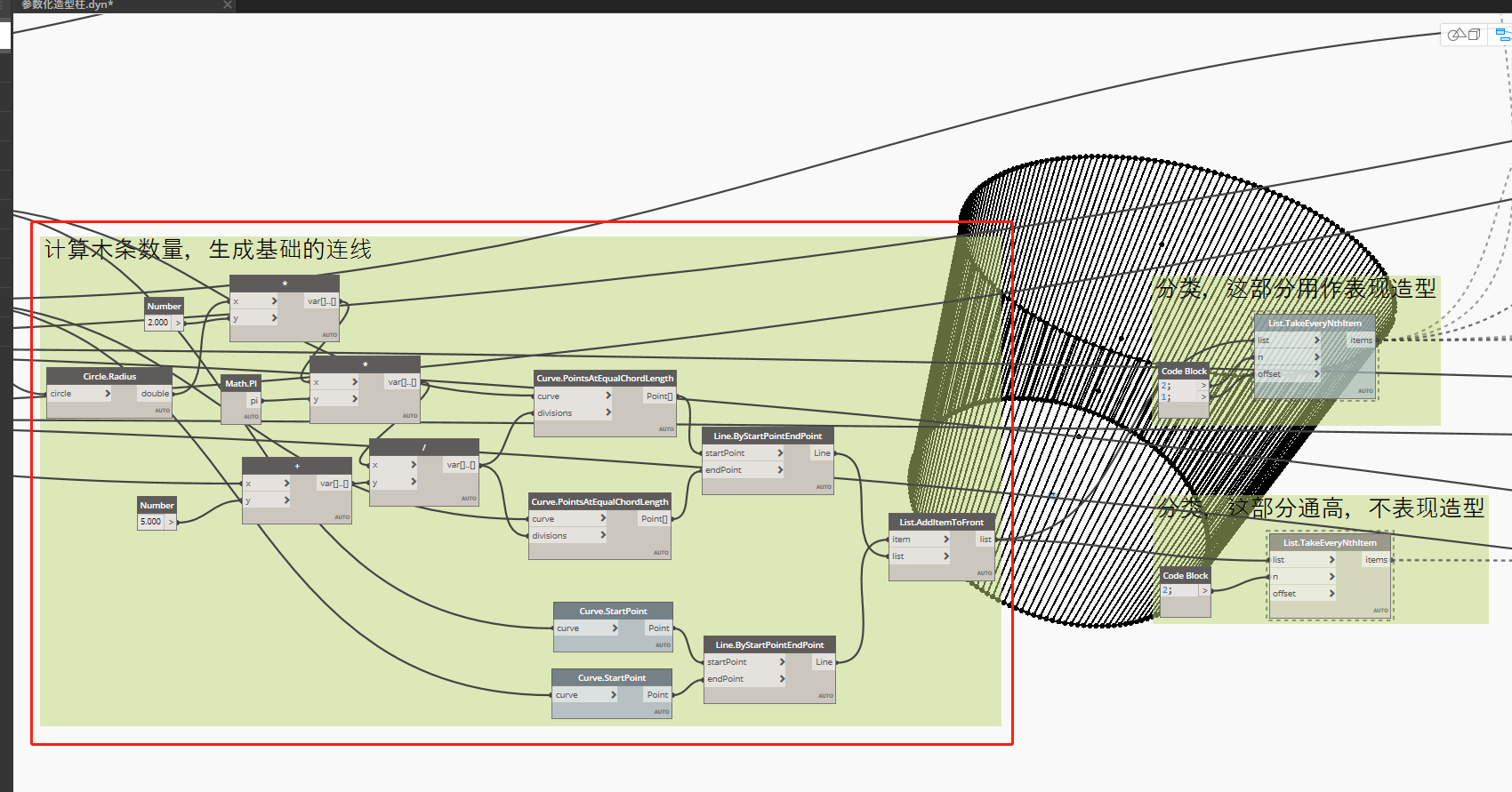

计算分割点，并将其连接，这里有两个点要考虑，一是点的数量使用圆周长除木条轮廓的宽度；二是要注意由于使用了点分割，所以出来的结果会漏掉圆的起始点，需要补充一下

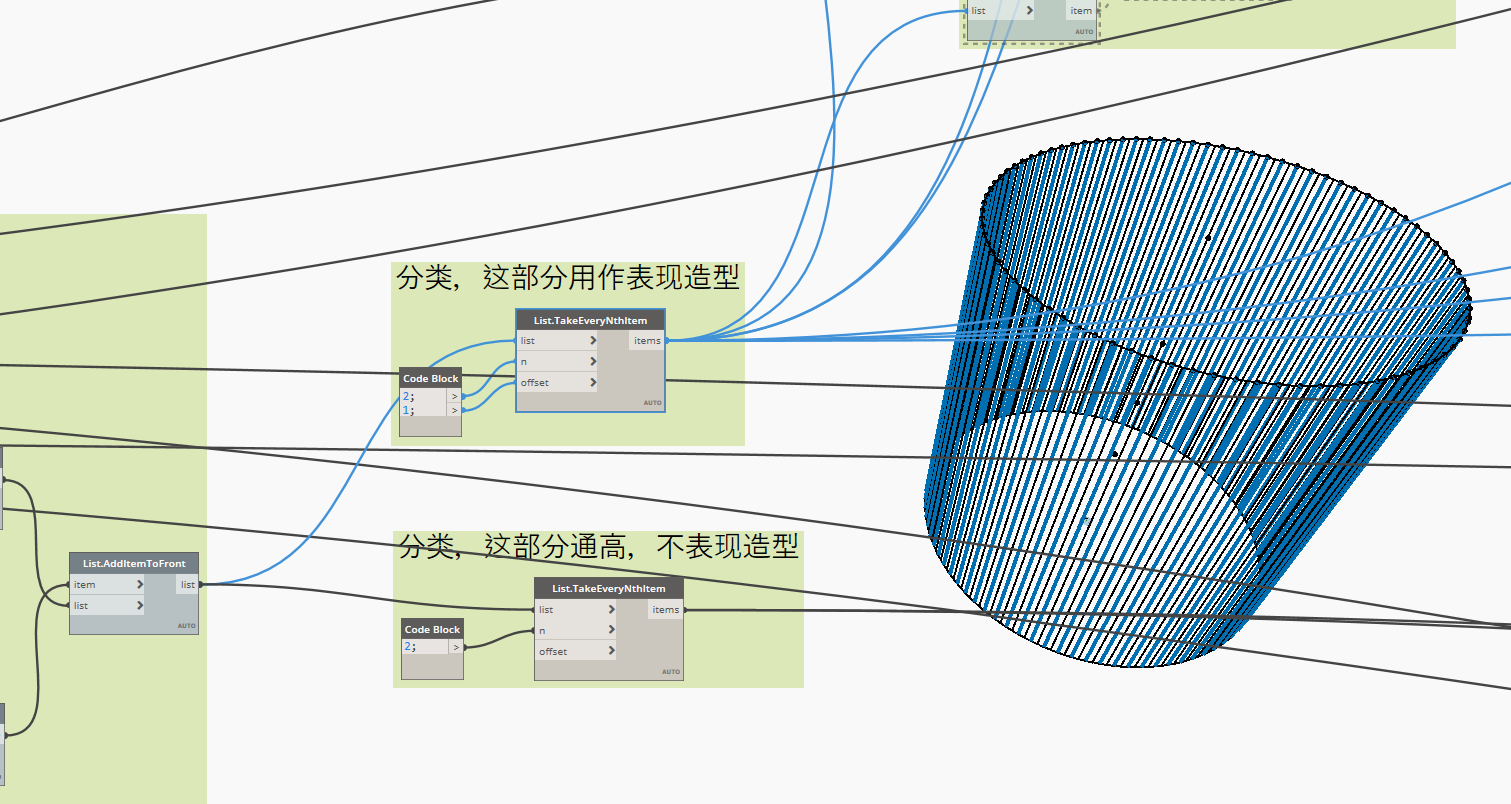

将获得的线条通过简单的列表操作进行分类，因为其中一部分需要表现造型的

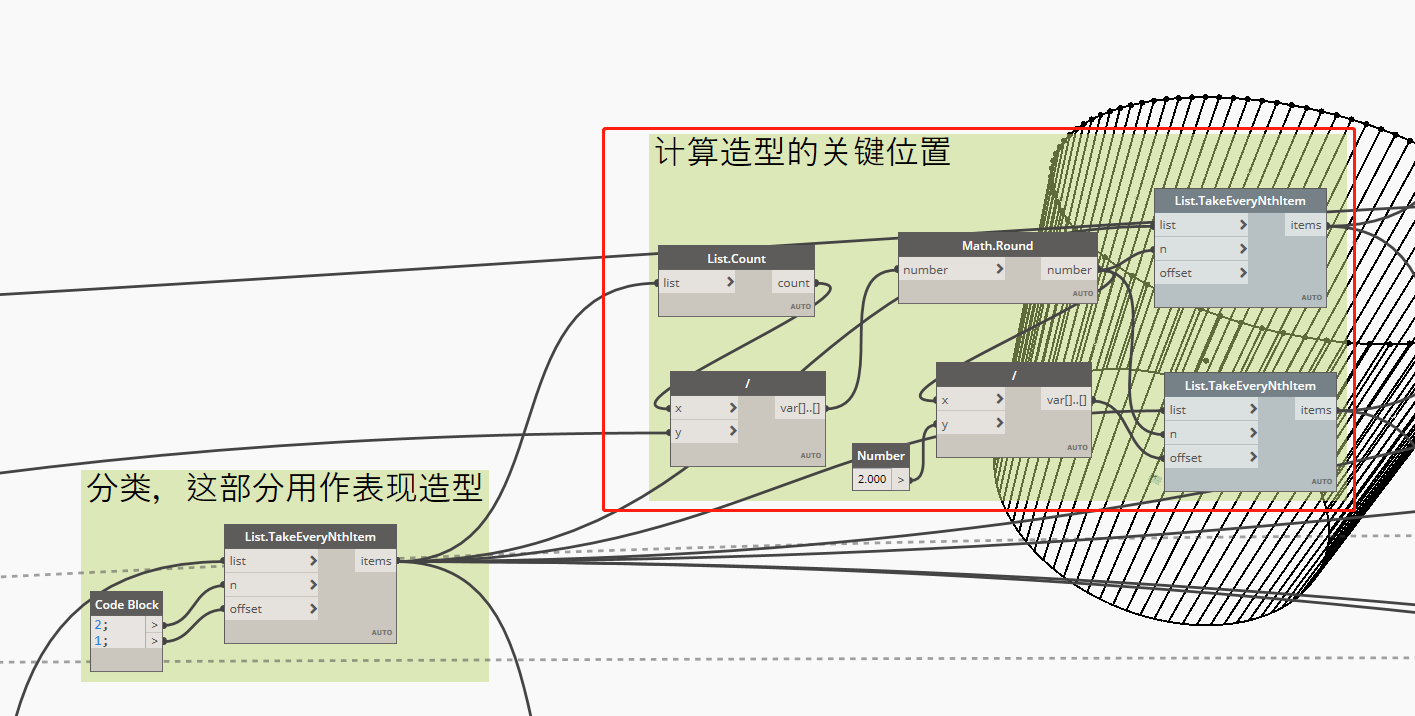

继续通过列表操作，获得造型出现转折的位置

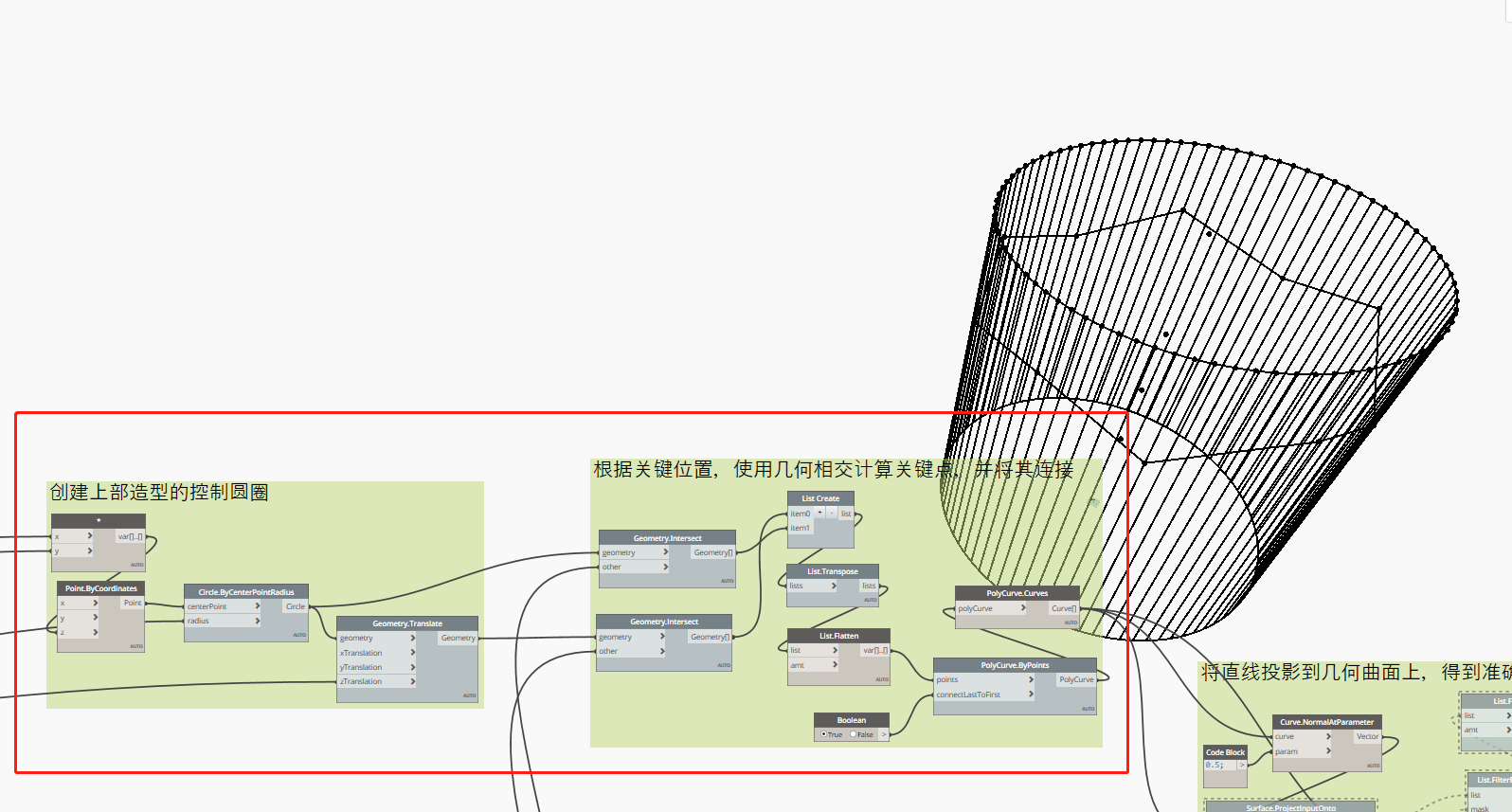

创建造型的控制圆圈，与上面获得的关键位置做几何相交判断，求得关键点，再将关键点连接，获得相似的造型线段

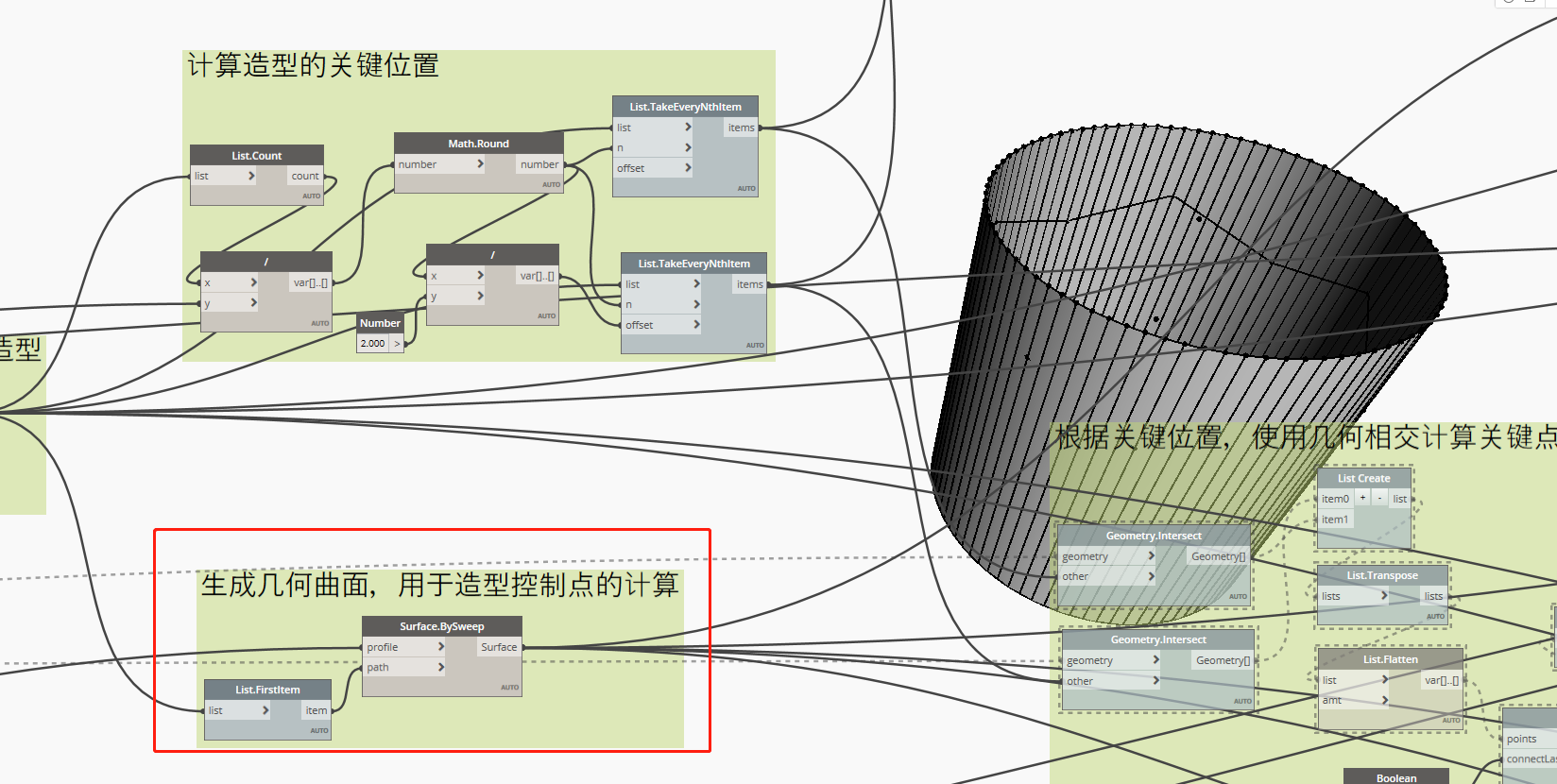

创建一个曲面

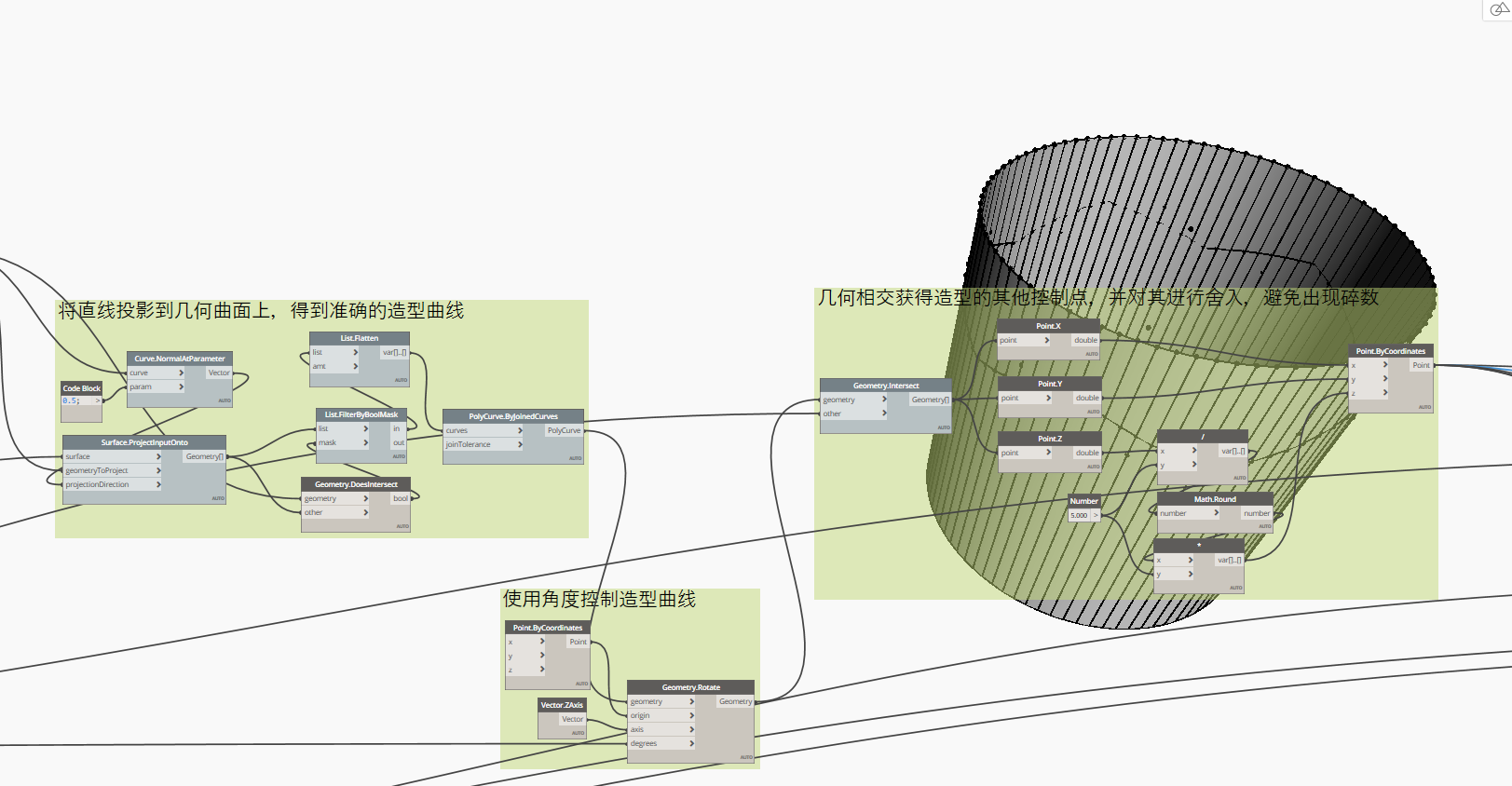

将前面的线段投射到曲面上，注意每条线段投射到圆柱曲面上都会出现两条投影线，使用相交判断，取得其中正确的一条重新组合，就可以获得准确的造型定位曲线。将曲线与基础的垂直线进行相交判断，就可获得各个造型的控制点。这里还需要对控制点进行一个取整的操作。

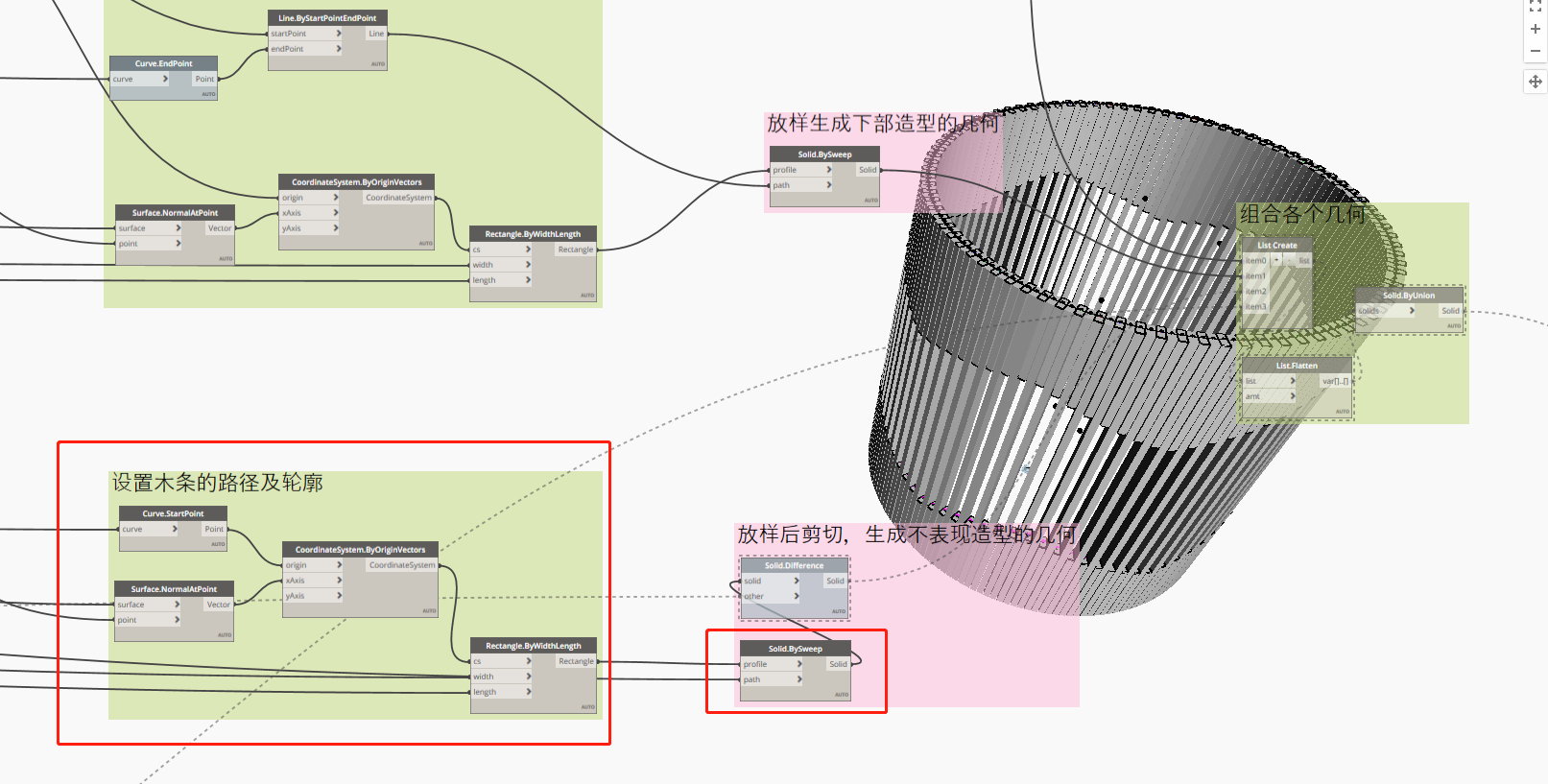

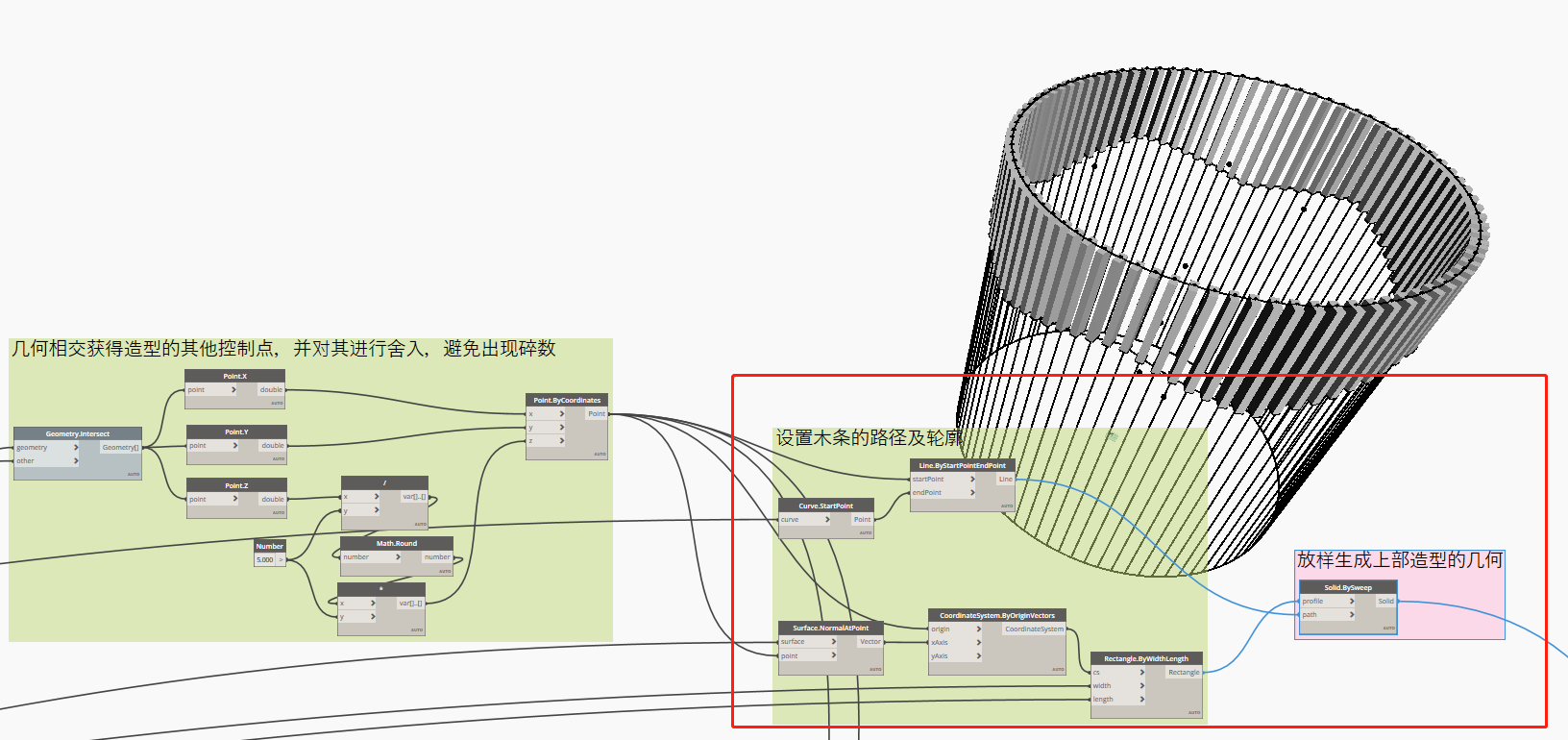

根据这些关键数据，即可生成几何

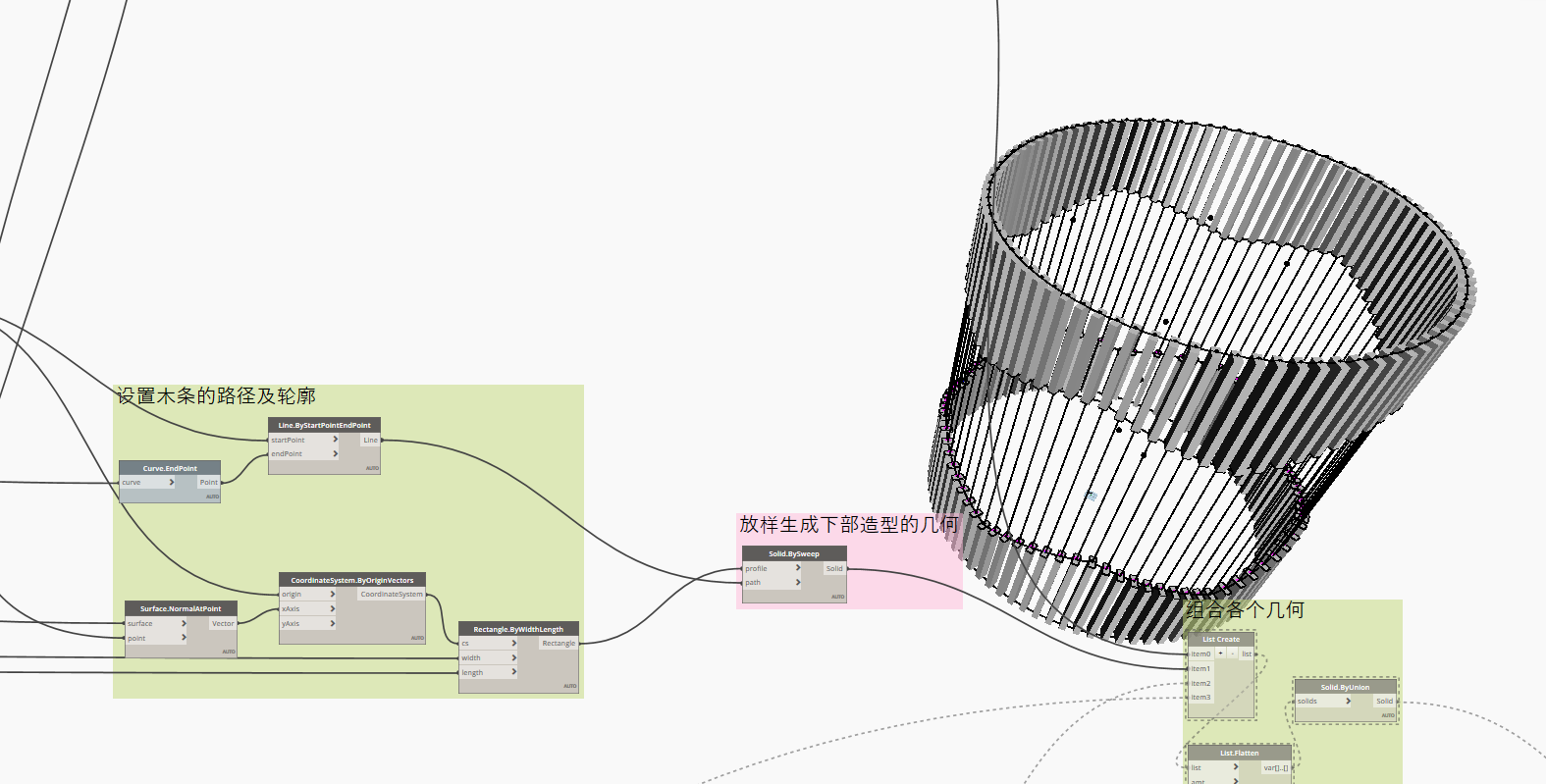

下部分造型同理

先通高创建木条，创建显示屏时再剪切打断

显示屏部分不作过多介绍，只是简单的几何创建

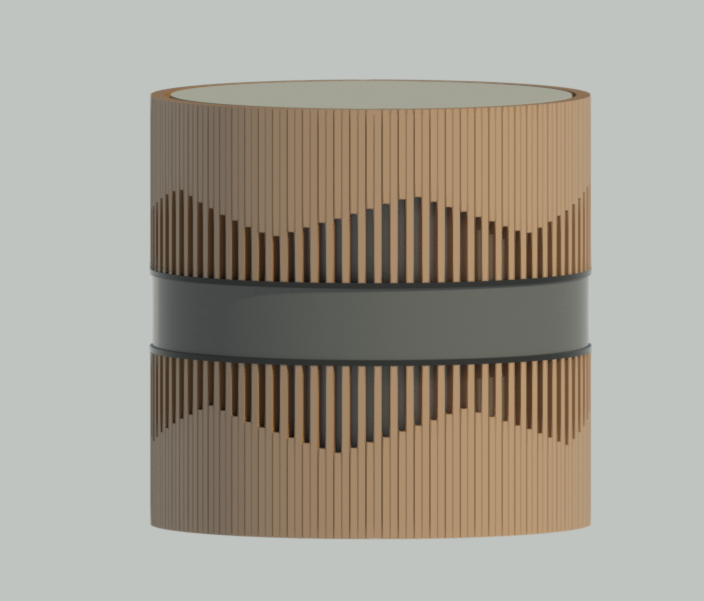

最终结果
