[AIROC™ 蓝牙]【英飞凌CYW20829测评】+ ADC实验

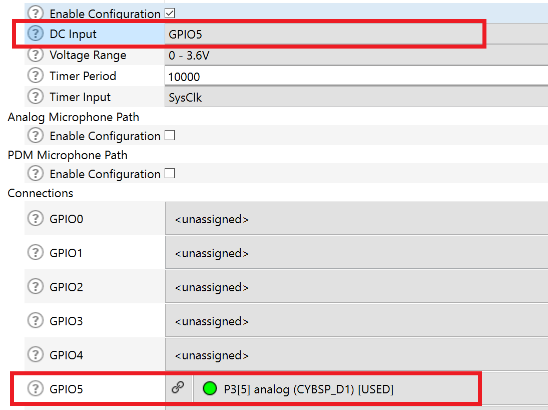

本实验中的ADC配置为10位分辨率。输入电压施加在设备配置器中配置的其中一个gpio P3.5上。

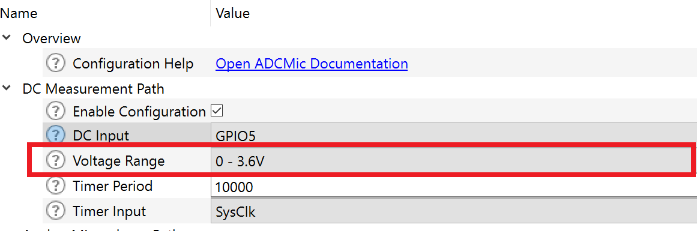

通过设备配置器中的“电压范围”下拉菜单，可以设置电压范围为0 ~ 1.8 V或0 ~ 3.6 V。

ADC DC采样以定时器周期/定时器输入频率的间隔读取，该间隔可以在设备配置器中配置，如图所示。' makeInterval = Timer_period / Clock_frequency '本例中SysClk配置为96 MHz。因此，间隔为~104 uSec。

主要代码：

复制

    while (1)

    {

        /* Monitoring for every one second */

        Cy_SysLib_Delay(1000);



        Cy_ADCMic_SetInterruptMask(adcmic_0_HW, CY_ADCMIC_INTR_DC);

        Cy_ADCMic_ClearInterrupt(adcmic_0_HW, CY_ADCMIC_INTR);



        /* Enable the DC monitoring */

        Cy_ADCMic_Enable(adcmic_0_HW);



        /* ADC Settling Time */

        Cy_SysLib_Delay(10);



        /* Enable ADC timer to generate interrupt for reading the sample */

        Cy_ADCMic_EnableTimer(adcmic_0_HW);



        /* Wait for DC monitoring samples to complete */

        while(batmon_cplt);



        for (int i = 0; i < NO_OF_DC_SAMPLES; i++)

        {

            batmon_dc_avg = batmon_dc_avg + batmon_samples[i];

        }



        batmon_dc_avg = batmon_dc_avg/NO_OF_DC_SAMPLES;



        /* Convert the ADC code in millivolts */

        batt_level_mv = Cy_ADCMic_CountsTo_mVolts((int16_t)batmon_dc_avg, adcmic_0_config.dcConfig->context );



        printf("batt_level_mv = %d \r\n",batt_level_mv);



        /* Reset for the next set of readings */

        batmon_cplt = 1;

        batmon_dc_avg = 0;

    }

实物测试：

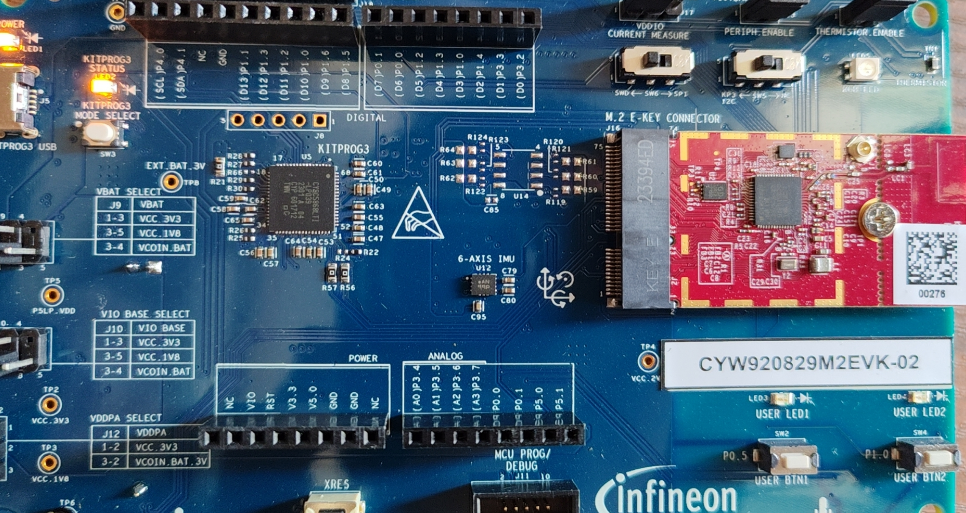

根据任务要求，搭建简易电阻分压网络，在此选择两个10kΩ电阻串联，进而测试分压。


串口助手输出测试电压值：

接着测试了引脚悬空状态下P3.5引脚电压值：

串口结果：


下载附件

2024-7-21 12:45 上传

看来平时不使用的PIN脚还是要做好处理，根据系统设计要求进行引脚悬空、上下拉或者接地处理。
---------------------
