英飞凌的CYW20829是一款基于Cortex M33内核的低功耗蓝牙（Bluetooth LE）微控制器单元（MCU），高性能、超低功耗、“安全”的MCU+蓝牙®LE平台，专为物联网应用而构建。它将高性能微控制器与Bluetooth®相结合LE（5.4）连接、高性能模数转音频输入、I2S/PCM、CAN、LIN汽车用例和其他标准通信和定时外围设备。CYW20829员工人数众多集成水平，以最大限度地减少外部组件，减少设备占地面积和相关成本实施Bluetooth®低功耗解决方案。英飞凌的CYW20829是一款功能强大、高度集成的低功耗蓝牙MCU。其双核架构、丰富的外设接口、低功耗设计以及强大的安全性能，使其成为物联网领域的一款理想选择。通过英飞凌提供的全面开发支持，开发者可以快速开发出满足市场需求的高性能物联网产品。

一、核心特性

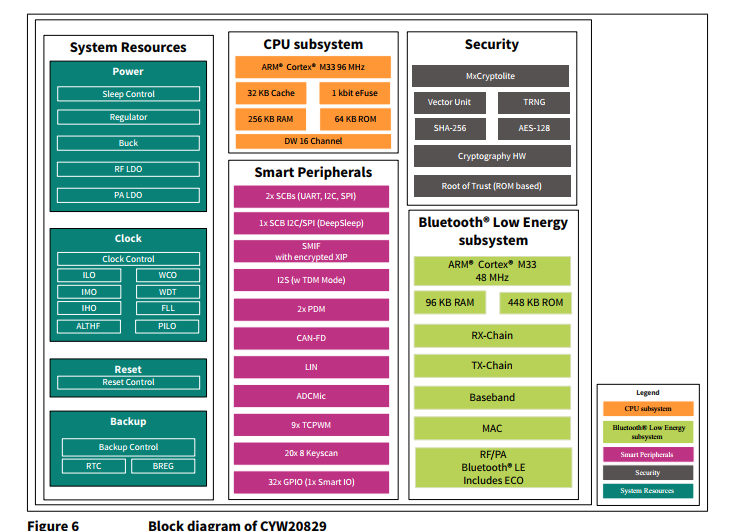

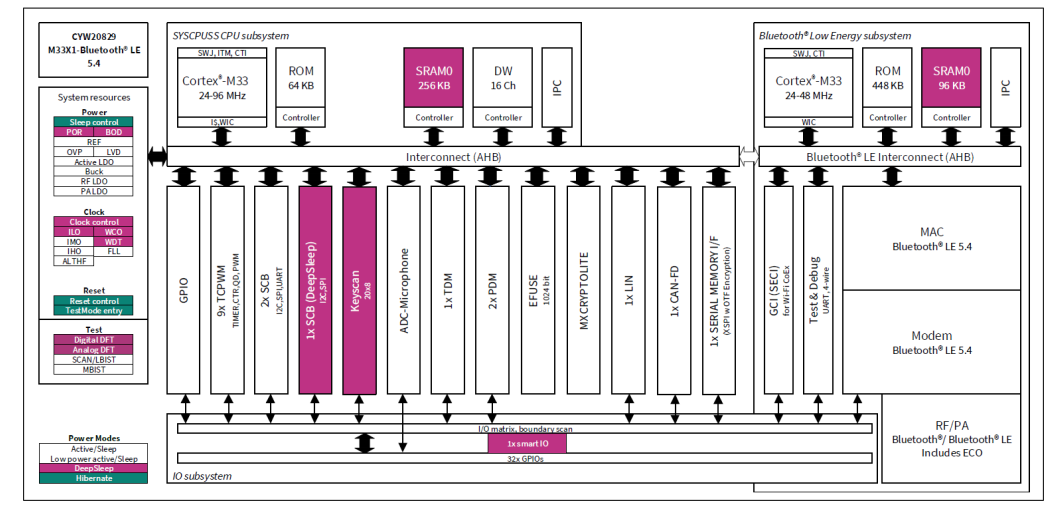

双核架构：
- 应用处理器：96 MHz ARM Cortex-M33，配备256 KB SRAM，用于运行复杂的应用程序。
- 蓝牙子系统处理器：48 MHz ARM Cortex-M33，配备96 KB SRAM，专门用于处理Bluetooth LE通信任务。
Bluetooth LE 5.4支持：
- 提供行业领先的传输范围和抗噪能力，支持所有Bluetooth LE 5.4特性。
- 集成功率放大器，发射功率最高可达+10 dBm，接收灵敏度高达-106 dBm，确保远距离和稳定连接。
高度集成：
- 除了Bluetooth LE子系统外，还集成了丰富的外设接口，如QSPI/SMIF、PDM、I2S、ADC、定时器等。
- 支持CAN FD总线，适用于需要高速数据通信的应用场景。
低功耗设计：
- 采用低功耗技术，延长电池使用寿命，适合物联网（IoT）设备。
- Active CPU current slope with 1.1 V core operation
  - Cortex®-M33: 40 μA/MHz
  - Active CPU current slope with 1.0 V core operation
  - Cortex®-M33: 22 μA/MHz
射频特性：
- Bluetooth® Low Energy subsystem
  - 48-MHz Arm® Cortex®-M33 CPU with 2.4 GHz RF transceiver with 50 Ω antenna drive
  - Digital PHY
  - Link layer engine supporting master and slave modes
  - Programmable TX power: up to 10 dBm
  - RX sensitivity:
  - LE-1 Mbps: -98 dBm
  - LE-2 Mbps: -95 dBm
  - Coded PHY 500 kbps (LE-LR): –101 dBm
  - Coded PHY 125 kbps (LE-LR): –106 dBm
  - 5.2 mA TX (0 dBm), 17.2 mA TX (10 dBm), and 5.6 mA RX (LE 1 Mbps) current with 3.0 V supply and using
  internal buck converter
  - Link layer engine supports up to 16 connections simultaneously, four are peripheral
  - Angle of Arrival (AoA) and Angle of Departure (AoD)1)
  支持安全启动、安全执行环境、真随机数生成器（TRNG）、电子保险丝（eFuse）用于自定义密钥，以及硬件加密引擎，保障数据安全。

二、应用领域

CYW20829适用于多种物联网场景，包括但不限于：

智能家居：如智能照明、智能安防等。
医疗健康：如远程医疗监护设备、可穿戴健康监测设备等。
照明：如智能LED照明系统。
遥控器：如智能家居遥控器、电视遥控器等。
人机交互设备：如鼠标、键盘、VR及游戏控制器等。
工业自动化：如工业传感器、自动化控制系统等。
汽车电子：如车载蓝牙通信模块、智能车载设备等。

三、开发支持

英飞凌为CYW20829提供了全面的开发支持，包括：

预认证模块：简化产品认证流程，加速产品上市。
软件工具：如ModusToolbox，这是一个工程配置工具，可以生成多种开发环境的工程文件，如MDK、Eclipse、IAR或VSCode。
代码示例：提供丰富的代码示例，帮助开发者快速上手。
开发板：如CYW920829M2EVK-02评估套件，包含核心板和底板，便于开发者进行原型设计和测试。

开发板： 本次评估的为英飞凌AIROC™CYW20829蓝牙®低功耗评估套件（CYW920829M2EVK-02），能够使用AIROC™CYW20829对各种物联网应用程序进行评估、原型设计和开发
低功耗和高性能Bluetooth®低功耗MCU。AIROC™CYW20829蓝牙®低功耗MCU提供可靠的蓝牙®连接，它是一款高度集成的设备，配备Arm®Cortex®-M33，专为客户设计应用和具有10dBm发射输出功率的集成功率放大器。AIROC™CYW20829非常适合家庭和工业自动化、传感器、照明、Bluetooth®mesh、远程控制和任何其他蓝牙®低功耗连接的物联网应用程序。CYW20829蓝牙®低功耗EVK（CYW920829M2EVK-02）和ModusToolbox™软件和工具构成了一个强大但易于使用的工具集，可帮助开发人员创建令人惊叹的支持蓝牙®的物联网解决方案。CYW920829M2EVK-02提供了与Arduino屏蔽的封装兼容性。开发环境是与Windows、macOS和Linux操作系统兼容。此外，该套件还具有车载编程器/调试器（KitProg3）。CYW20829评估套件支持1.8 V、3.3 V和纽扣电池操作。

接口介绍：

1.CYW20829车载天线载体模块

2.与Arduino屏蔽兼容的扩展头

3.支持CYW920829M2EVK-02设备的3.3V、纽扣电池（3V）和1.8V操作

4.重置按钮（黑色）、用户按钮1（白色）和用户按钮2（白色）

5.用于编程和调试的板载微型USB连接器（J5）

IDE开发环境

ModusToolbox™是一个免费的软件开发生态系统，其中包括用于ModusToolboxTM的Eclipse IDE，AIROC™BTSTACK、Bluetooth®SDK和PSoC™6 SDK，用于为英飞凌物联网产品开发应用程序。Eclipse IDE for ModusToolbox™是一个多平台集成开发环境（IDE），用于创建新应用程序、更新应用程序代码、更改中间件设置以及编程或调试应用程序。使用ModusToolbox™，您可以启用和配置设备资源和中间件库，编写C源代码并对设备进行编程和调试。构建系统基础架构包括新项目创建该向导可以独立于EclipseIDE、make基础架构和其他工具运行。这意味着你可以选择您的编译器、RTOS和生态系统，而不会影响可用性或访问我们行业领先的CAPSENSE™（人机界面）、AIROC™Wi-Fi和Bluetooth®、安全性和其他各种功能特征。英飞凌的AIROC™BTSTACK是Bluetooth®核心5.4主机协议栈的软件实现。该堆栈作为一个库托管在英飞凌的GitHub上。堆栈库包括Bluetooth®BR/EDR和Bluetooth®低功耗主机并为其提供API。应用程序可以选择使用Bluetooth®Low能量或BR/EDR+LE。该堆栈可用于不同的Arm®内核，如CM4和CM33，并且可以与三个工具链Arm®、GCC和IAR一起使用。有关ModusToolbox™安装和使用的更多详细信息，

请参阅ModusToolboxTM用户指南。

软件下载：访问英飞凌的官方网站（Semiconductor & System Solutions）https://www.infineon.com/cms/en/design-support/tools/sdk/modustoolbox-software/?term=modustoolbox&view=kwr&intc=searchkwr
下载ModusToolbox工具套件。ModusToolbox是一个综合的软件开发环境，支持英飞凌的多种微控制器和无线连接产品。

安装ModusToolbox
下载并安装：从英飞凌官网下载ModusToolbox的安装包，并按照安装向导完成安装。注意，安装过程中可能需要联网并登录英飞凌账号。
IDE选择：ModusToolbox支持多种IDE，如Eclipse、MDK、IAR或VSCode。安装过程中，你可以选择安装Eclipse IDE for ModusToolbox，这是英飞凌推荐的IDE之一。
开发环境配置
打开IDE：安装完成后，打开Eclipse IDE for ModusToolbox。
创建新项目：在IDE中，创建一个新的应用程序项目。你需要选择相应的目标设备（如CYW20829）和配置项目的基本设置。
示例项目：为了快速入门，可以选择一个示例项目，如“Hello World”，这是一个简单的串口打印示例，可以帮助你验证开发环境是否搭建成功。
编译和烧录：使用IDE编译项目，并通过USB或其他连接方式将程序烧录到开发板上。在烧录过程中，IDE会提供进度反馈。
调试：如果需要进行调试，IDE提供了调试工具，允许你设置断点、单步执行代码等。
---------------------
