一．本文目标：

当我们拿到esp8285开发版的时候，我们该如何进行代码开发呢？本文会详细介绍开发环境搭建的步骤，实现helloworld程序。

为了实现该目标，首先我们需要搭建开发环境，然后再用开发工具实现代码编写，然后硬件接入电脑以便把程序烧录进ESP8285的flash中。每次ESP8285启动时，会自动从flash中启动系统或执行程序。系统执行时，会执行到我们编写的代码，我们本文将esp8285启动后在控制台上打印一样“helloworld”，说明代码成功执行，环境搭建成功。

二本文思路：

由于esp8285是一个用usb线即可插入电脑无需做其他处理的带flash的mcu，所以我们可以把它成是一个简单版的树莓派，只是启动的系统是实时操作系统或者就是启动了一个进程，进程会调用一个固定的程序文件，我们写程序在这个文件里，即可实现程序的编写的。所以我们只需要用一根usb数据线即可连接到电脑来烧录程序（可以理解为从开发电脑的开发工具下的开发项目的部署包（本质就是一个程序段）部署到esp8285).烧录成功后，启动esp8285，程序会自动调起，程序里会打印数据到串口，我们再把串口的数据在开发工具中显示出来，就可以实现类似控制台打印日志的方式来看到我们打印的程序了。

开发工具这里我们选择Arduino IDE集成开发工具，安装一个esp8285的插件，即可进行程序烧录和控制台日志显示功能了。当然开发也是在该工具上建一个项目，然后编写代码。

实际使用会用针脚来控制外设，所以后续会用到其他调试，开发工具，但是本文做到日志回显即可。

这里需要注意：esp8285只是个通用型号，有很多生产厂商，在开发工具使用的时候，需要下载对应的正确的生产厂商，我这里的是板子上带的。

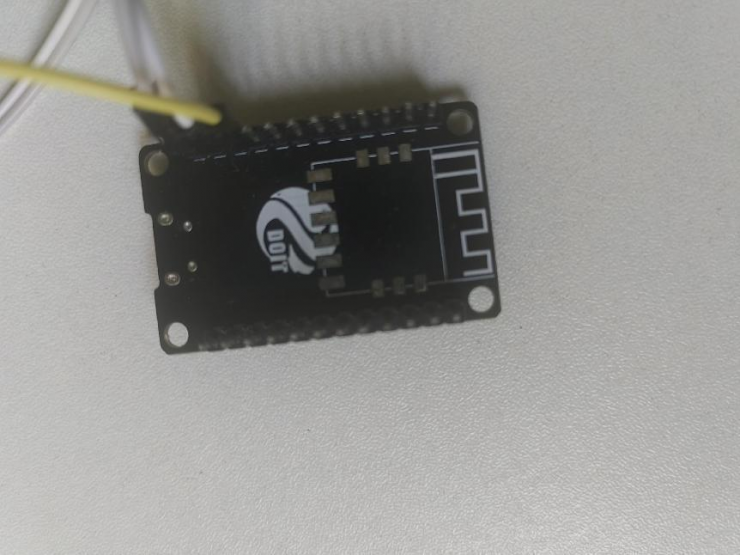

我这里是dot的，并且esp8285属于node muc的一种，这个是购买的时候问商家，给的具体型号，记下来这个具体型号，在我们下载插件之后，选择型号的时候需要指定才能找到准确的烧录基础程序。

下面的步骤会详细介绍每个步骤。

三.本文步骤

1．下载开发工具

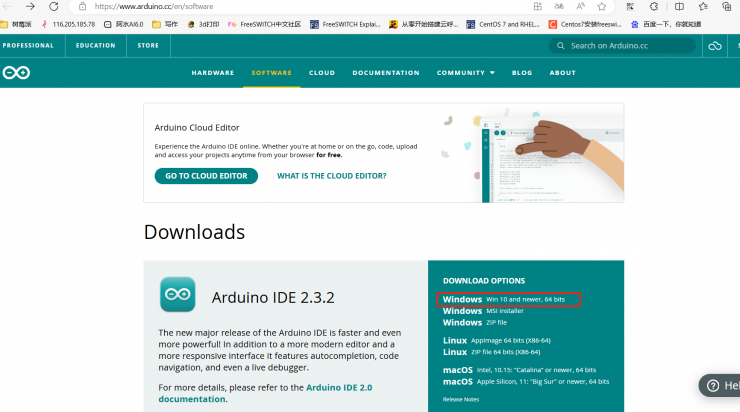

官网地址：搜索 arduino

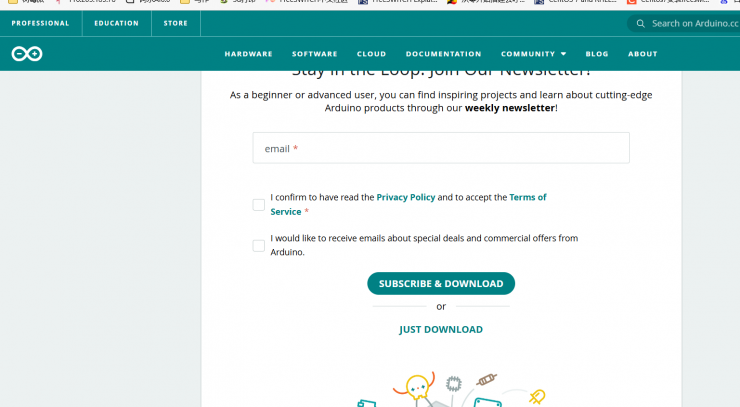

保护多种方式，可单纯下载，如果选后者需要提供邮箱，具体下载方式会通过邮件发送

2.下载成功后，安装工具

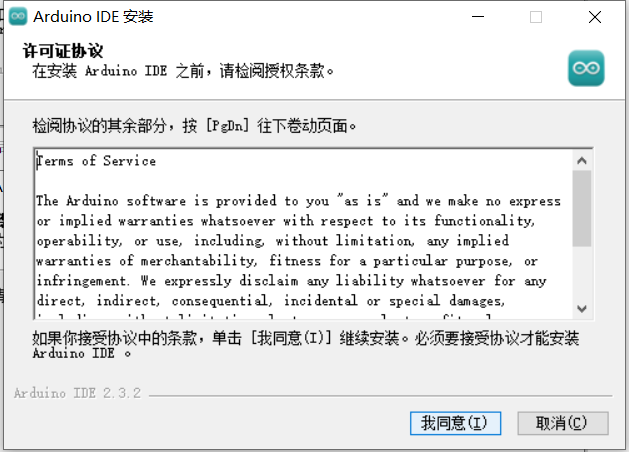

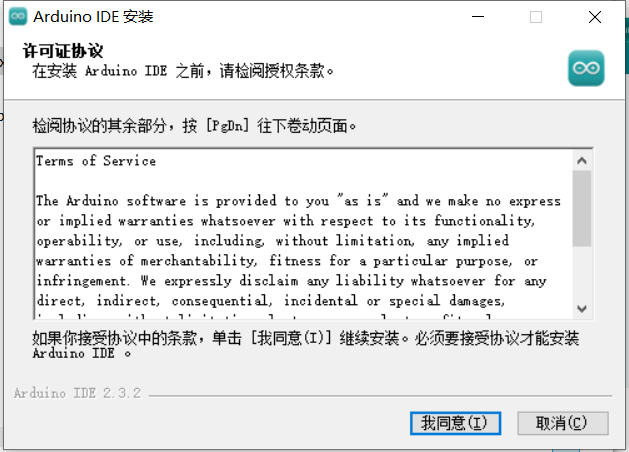

点我同意

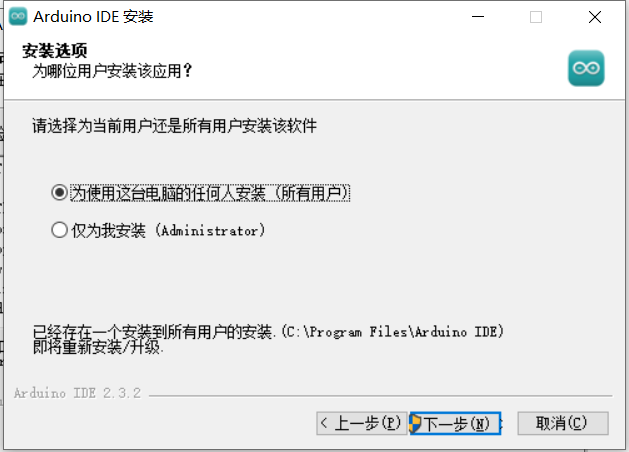

下一步

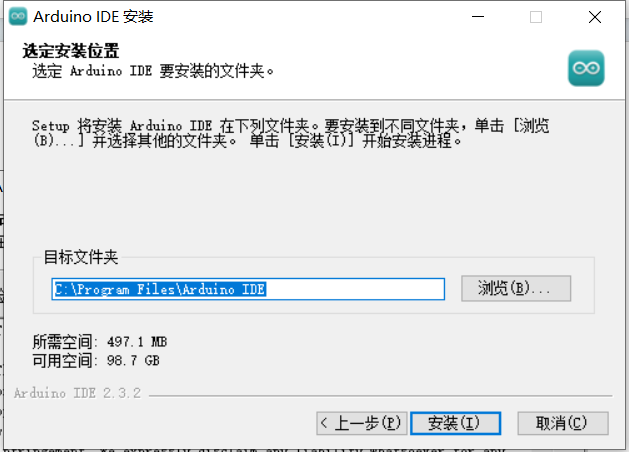

安装，如果想切换安装目录，这里切换

安装成功后，点击快捷键，或者从上面安装目录找到启动快捷图标

启动后的样子：

3. 安装插件

工具-->管理库

点开的界面

找到左上角输入框，输入esp 注意，不要输入esp8285,我们这里选择esp8266插件。为何这么选择，是因为esp8255是对esp8266的扩展，而不是改进，mcu部分就是esp8266，所以直接选择esp8266即可

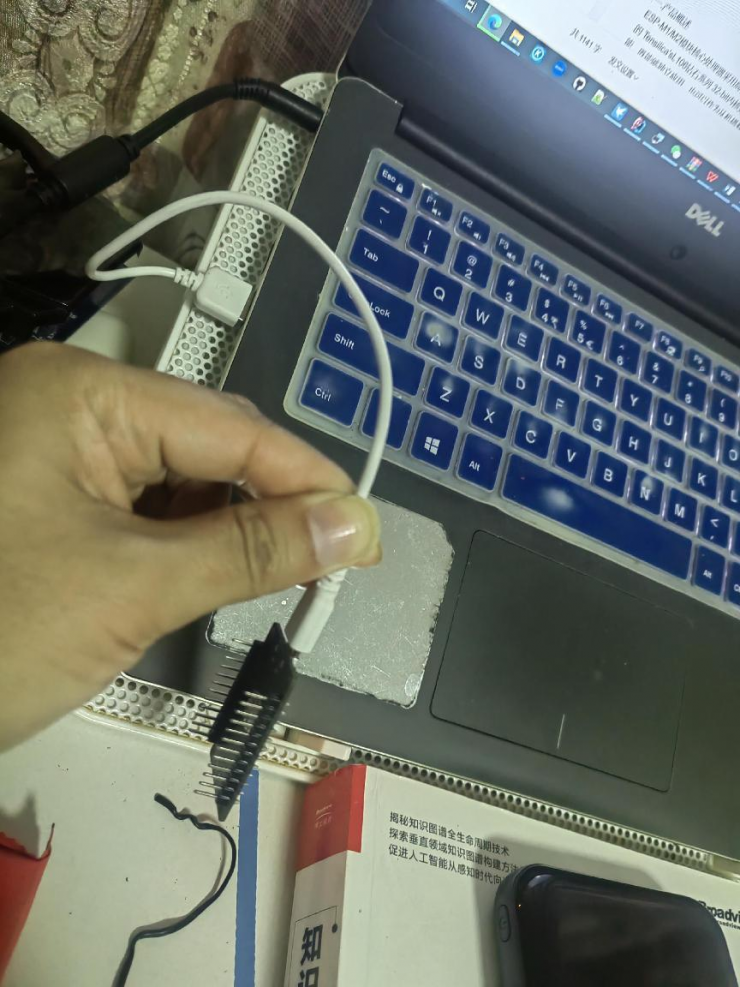

这里要非常注意一点，用的线必须是正经数据线，不能是短的给一些耳机啥的充电用的数据线，因为很多数据线在不需要数据传输的情况下，会把usb的四根线用2根线替代，这样的话会识别不到串口com口，也就是不能识别esp8285设备。如果辨别线，可以用这根线把手机接到电脑上，如果手机提示是否需要进行数据传输，那么这根线确定是数据线，而非电源线。

提前连接

识别成功后长这样

2. 编写程序

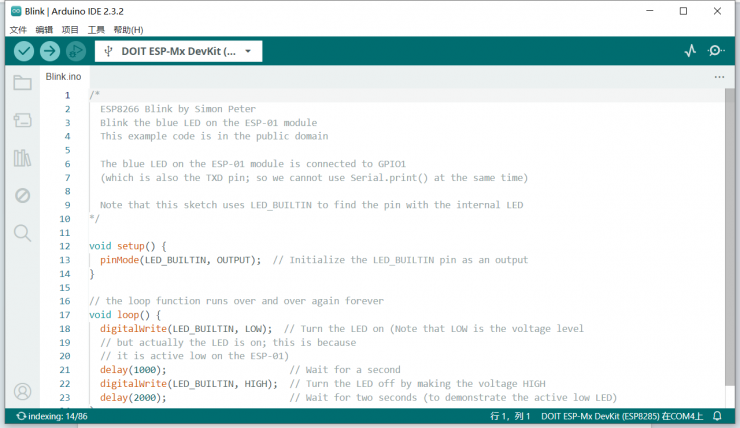

文件-->示例-->esp8266-->blink

这个程序会对板子上的呼吸灯一闪一闪的。

我们在此基础上，编写串口数据输出，以便把日志信息回显到开发工具的控制台。

程序：起名blink，并选择保存。防止后面编写代码后找不到代码了，所以要好好记着文件保存后的路径。

ESP8266 Blink by Simon Peter

Blink the blue LED on the ESP-01 module

This example code is in the public domain

The blue LED on the ESP-01 module is connected to GPIO1

(which is also the TXD pin; so we cannot use Serial.print() at the same time)

Note that this sketch uses LED_BUILTIN to find the pin with the internal LED

void setup() {

Serial.begin(115200);

pinMode(LED_BUILTIN, OUTPUT); // Initialize the LED_BUILTIN pin as an output

}

// the loop function runs over and over again forever

void loop() {

digitalWrite(LED_BUILTIN, LOW); // Turn the LED on (Note that LOW is the voltage level

// but actually the LED is on; this is because

// it is active low on the ESP-01)

delay(1000); // Wait for a second

digitalWrite(LED_BUILTIN, HIGH); // Turn the LED off by making the voltage HIGH

delay(2000); // Wait for two seconds (to demonstrate the active low LED)

Serial.println("helloworld");

}

注意这里需要设置串口的波特率，这里使用的是115200。这个数值要和开发工具上配置的完全一致，否则日志是打印不出来的。

3. 代码调试

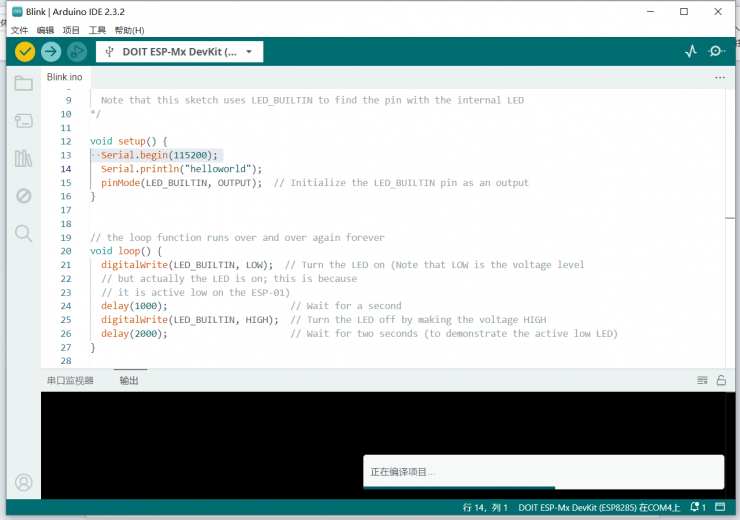

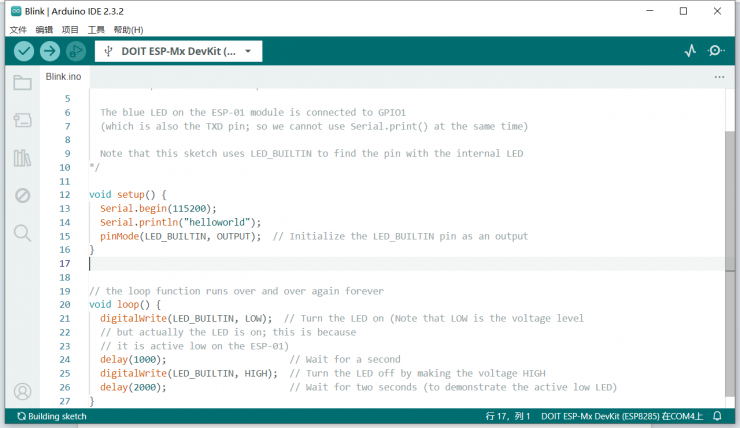

选择对号进行编译，选择箭头进行编译并部署（烧录）

当然前提是板子要已经在插件中配置好了，而且这里可以正常显示了才行，具体如下：

等待传输100%，表示烧录成功

烧录之后，可以这里显示串口的实时情况

4. 日志查看

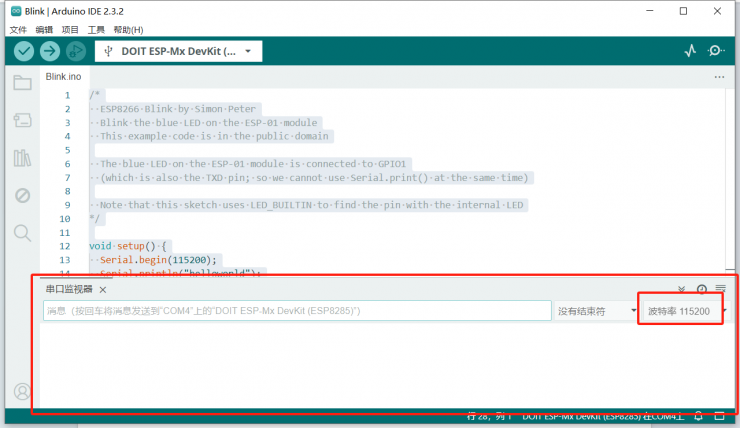

找到最右侧的按钮，会显示出来串口监视器几个字样，点击，可以看到底下出来了一块区域，这块区域就是串口的接收回显的

选择串口的波特率为11500，这里跟代码里设置 Serial.begin(115200);这一行要保持完全一致

5. 点击烧录按钮，等待烧录成功

烧录成功之后，可以看到板子上的led绿色小灯亮起，而且日志控制台回显收到helloworld字样。

时间间隔是每2s灯亮灭各一次，同样的代码也打印helloworld字样一次。

四. 总结

通过上面的介绍，我们基本上从0开始，可以搭建好了一个esp8285的Arduinoide开发环境了，是不是很简单，其实基于Arduino ide这种集成式的开发工具,可以让我们用开发Java等类型的高级语言的方法来开发基础硬件控制的程序，非常方便，我们用esp82585也是避免了esp8266需要集成ch340等串口转usb 的麻烦，另外可以做到通电即启动项目，非常方便。当helloworld打印出来之后，我们就具备了高级的esp8285开发能力了。接下来就可以接外设实现复杂功能了。
---------------------
