[AIROC™ 蓝牙]【英飞凌CYW20829测评】第4篇 ADC滤波实验-优快云博客

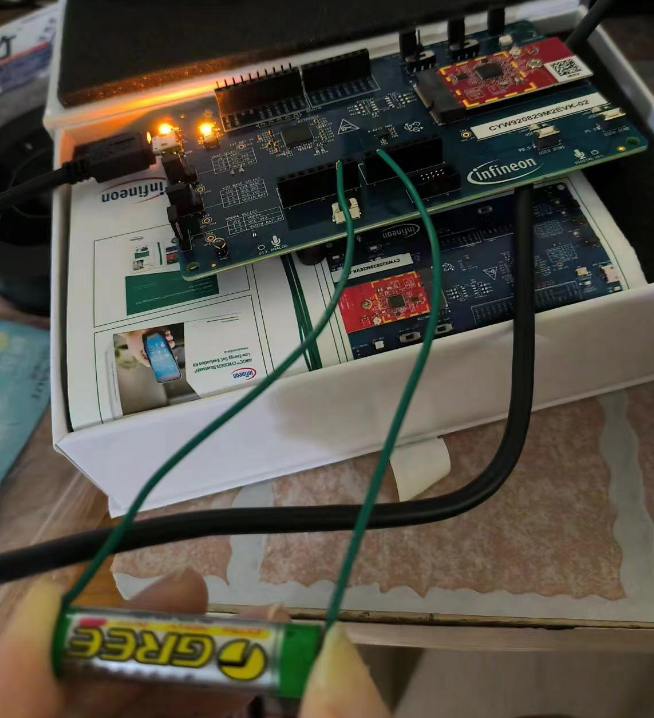

我这里直接拿一节7号电池做实验，电池正极接到P3.5引脚，负极接到开发板的GND

首先先看看官方例程 “DC_Monitoring” 的采样效果
可以看到没有经过滤波的程序，得到的结果有很轻微的波动

复制

****************************** DC Monitoring example started *****************************



batt_level_mv = 1400

batt_level_mv = 1399

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1399

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1399

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

下面看看经过滤波后的效果

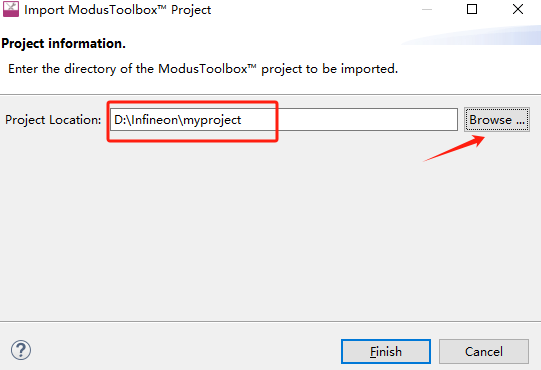

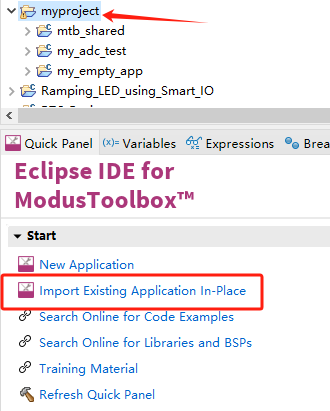

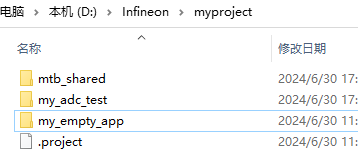

先复制一个官方例程 “DC_Monitoring”，改名为"my_adc_test"

下面是卡尔曼滤波算法的程序

复制

static float kalman_adc_old;

static float kalman_P1;

static float kalman_Q = 0.05;

static float kalman_R = 5;

static float kalman_Kg = 0;

static float kalman_P = 1;



/**

 * [url=home.php?mod=space&uid=247401]@brief[/url]  初始化或重置卡尔曼滤波器的一些参数，每次开始新的滤波循环或者有需要时调用

 * @param  temperature：NTC当前的温度值

 * @retval 温度值，单位℃

 * @note

 */

void refresh_kalman_filter(float temperature)

{

    kalman_adc_old = temperature;

    kalman_P1 = 0;

    kalman_Q = 0.05;

    kalman_R = 5;

    kalman_Kg = 0;

    kalman_P = 1;

}



/**

 * [url=home.php?mod=space&uid=247401]@brief[/url]  卡尔曼滤波函数，接受一个新的温度测量值并返回经过滤波处理后的温度估计值

 * @param  temperature：NTC当前的温度值

 * @retval 温度值，单位℃

 * @note

 */

static float kalman_filter(float temperature)

{



    float LastData;



    float NowData;



    float kalman_data;



    NowData = temperature;



    LastData = kalman_adc_old;





    kalman_P = kalman_P1 + kalman_Q;



    kalman_Kg = kalman_P / ( kalman_P + kalman_R );



    kalman_data = LastData + kalman_Kg * ( NowData - kalman_adc_old );



    kalman_P1 = ( 1 - kalman_Kg ) * kalman_P;



    kalman_P = kalman_P1;



    kalman_adc_old = kalman_data;



    return ( kalman_data );



}

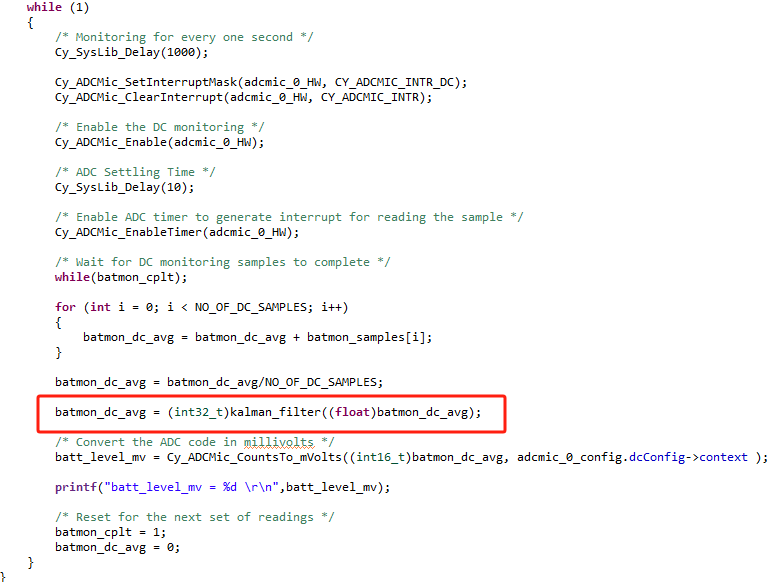

在官方例程这里加上滤波算法

滤波稳定下来后，测量到的电池电压保持1.4V，基本没有波动
如果想要快点到目标值，可以适当改小R值，如果改得太小会波动变化很大

复制

****************************** DC Monitoring example started *****************************



batt_level_mv = 1697

batt_level_mv = 1691

batt_level_mv = 1683

batt_level_mv = 1672

batt_level_mv = 1660

batt_level_mv = 1646

batt_level_mv = 1632

batt_level_mv = 1617

batt_level_mv = 1602

batt_level_mv = 1587

batt_level_mv = 1573

batt_level_mv = 1559

batt_level_mv = 1546

batt_level_mv = 1534

batt_level_mv = 1522

batt_level_mv = 1511

batt_level_mv = 1501

batt_level_mv = 1492

batt_level_mv = 1484

batt_level_mv = 1476

batt_level_mv = 1469

batt_level_mv = 1463

batt_level_mv = 1457

batt_level_mv = 1452

batt_level_mv = 1447

batt_level_mv = 1442

batt_level_mv = 1438

batt_level_mv = 1435

batt_level_mv = 1431

batt_level_mv = 1428

batt_level_mv = 1426

batt_level_mv = 1423

batt_level_mv = 1421

batt_level_mv = 1419

batt_level_mv = 1417

batt_level_mv = 1416

batt_level_mv = 1414

batt_level_mv = 1413

batt_level_mv = 1412

batt_level_mv = 1411

batt_level_mv = 1409

batt_level_mv = 1409

batt_level_mv = 1408

batt_level_mv = 1407

batt_level_mv = 1406

batt_level_mv = 1406

batt_level_mv = 1405

batt_level_mv = 1405

batt_level_mv = 1404

batt_level_mv = 1404

batt_level_mv = 1403

batt_level_mv = 1403

batt_level_mv = 1403

batt_level_mv = 1402

batt_level_mv = 1402

batt_level_mv = 1402

batt_level_mv = 1402

batt_level_mv = 1402

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1401

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

batt_level_mv = 1400

---------------------
