CM4_Ultra扩展板

一，产品介绍

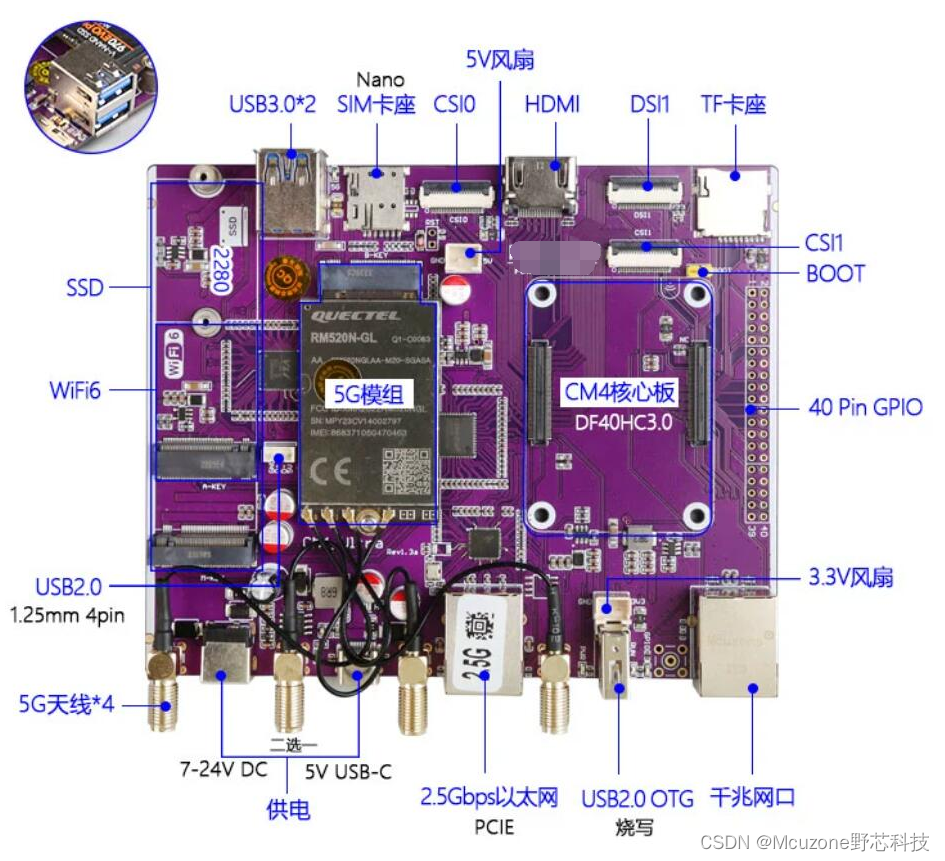

CM4_Ultra扩展板是一款基于树莓派CM4核心板设计的PCIE扩展底板。本扩展板将CM4的原生PCIE接口通过PCIE Packet Switch芯片一扩为四，分别用来连接M.2 A key接口的WiFi6、M.2 M key NVME SSD固态硬盘、PCIE 2.5G以太网、PCIE转四路USB3.0。CM4_Ultra扩展板资源较为丰富，除了上述PCIE扩展接口外还板载一路原生千兆以太网、一路M.2 B key接口走USB3.0信号的5G网络接口、两路USB3.0-A接口、一路内部1.25mm 4Pin USB2.0接口用于扩展CM4尺寸4G模组。还有一路原生USB-A形态USB2.0接口(可搭配USB-A对A线用来烧写eMMC版本CM4核心板)。此外扩展板还引出了一路DSI接口，两路CSI接口(均为0.5mm间距22pin接口)以及标准尺寸HDMI接口，引出和树莓派4B兼容的2.54mm 40Pin GPIO接口，并预留了2.54mm间距3.3V和5V电源接口可用于连接风扇。

CM4_Ultra扩展板采用DC5.5接口供电，支持7-24V输入(请确保至少可提供18W输出)，并预留了USB-C接口，如果通过USB-C接口供电则需要5V3A的输出能力。注意，DC5.5接口和USB-C接口二选一进行供电，请勿同时连接。

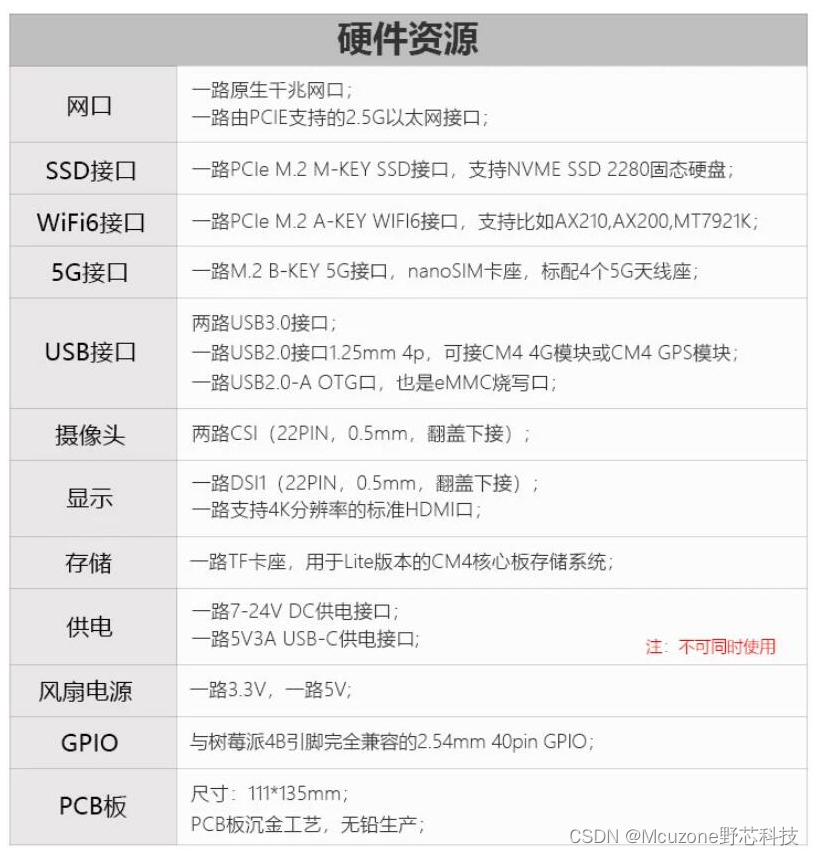

二，硬件资源
1，DC5.5或USB-C输入；
2，22pin 0.5mm间距 CSI0, CSI1, DSI1接口；
3，A Key WiFi6接口；
4，M Key 2280 SSD接口；
5，PCIE转USB，两路USB-A 3.0引出，一路USB3.0接5G模组，一路1.25mm间距4Pin USB
6，原生千兆以太网；

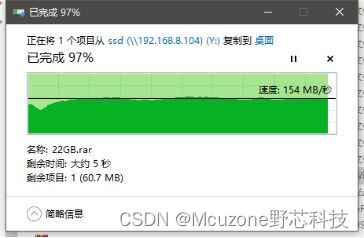

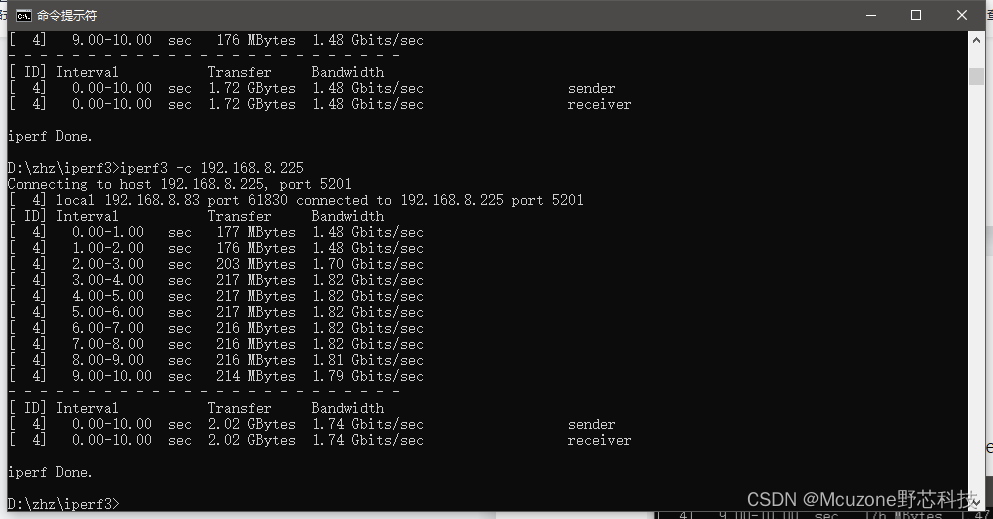

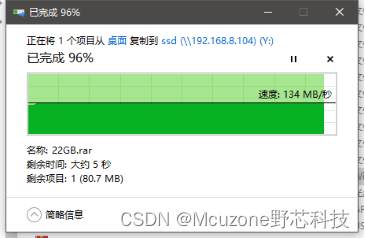

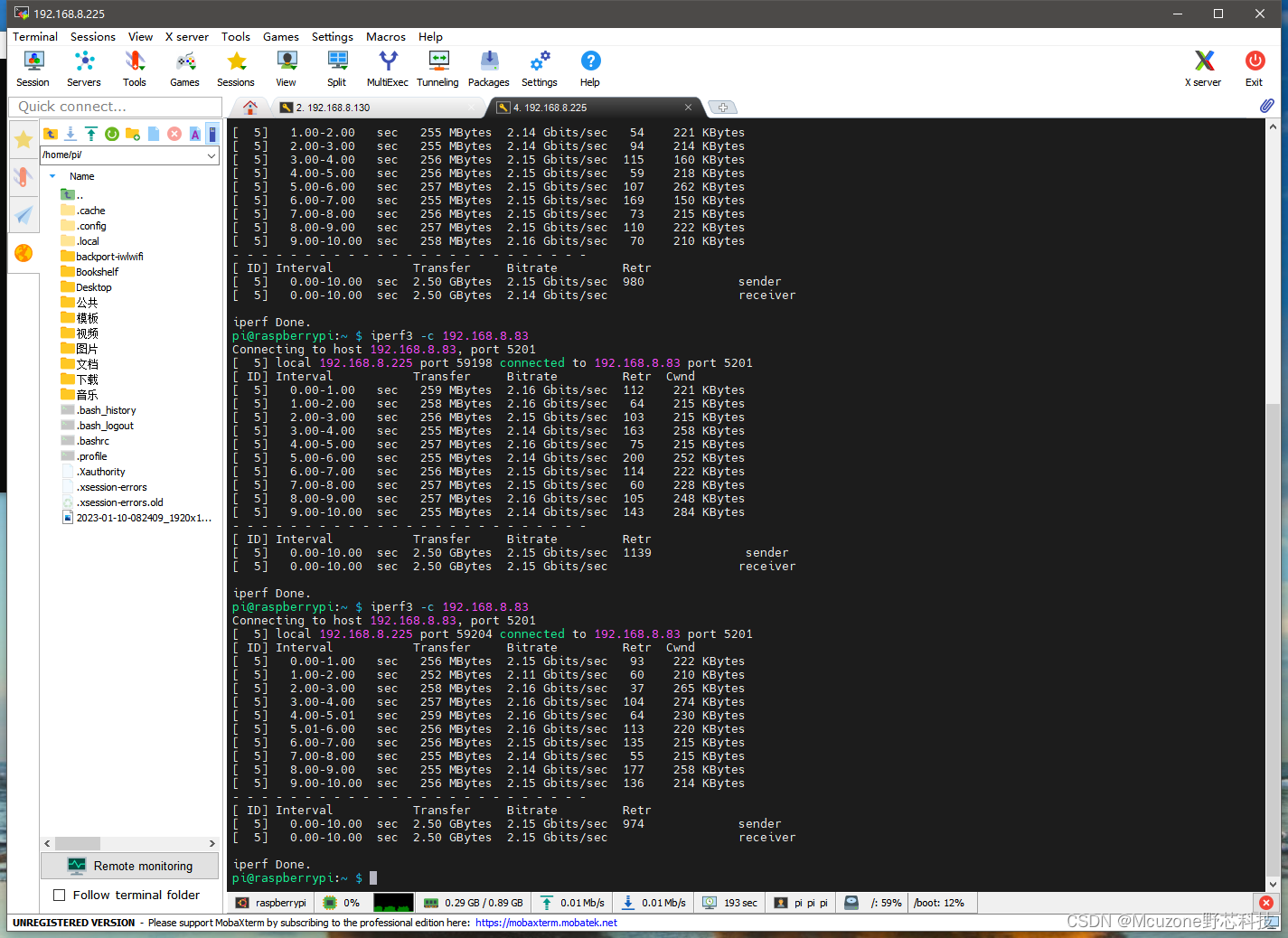

7，PCIE扩展2.5G以太网；
8，启动用TF接口；
9，40Pin GPIO(默认不焊接)；
10，原生USB2.0 OTG(USB-A形态)，烧写需要配USB A对A线；
11，2.54mm 3.3V和5V风扇电源接口；
12，标准尺寸HDMI输出；
13，四根板载SMA天线(IPEX4)；

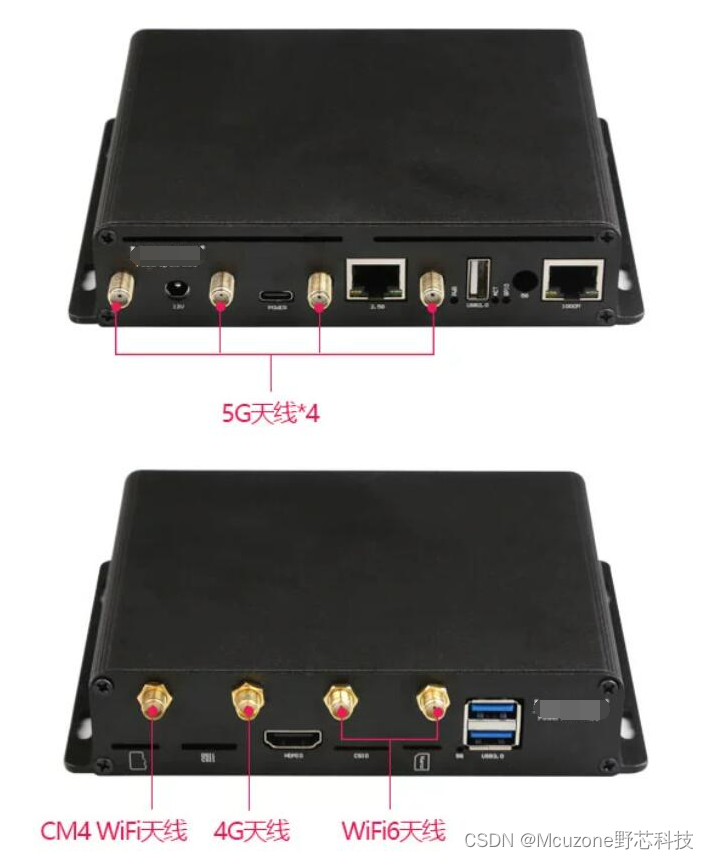

14，可选铝合金外壳，并可进一步扩展天线数量(两根给WiFi6，一根给CM4 WiFi，一根给可选4G)；

三，软件资源

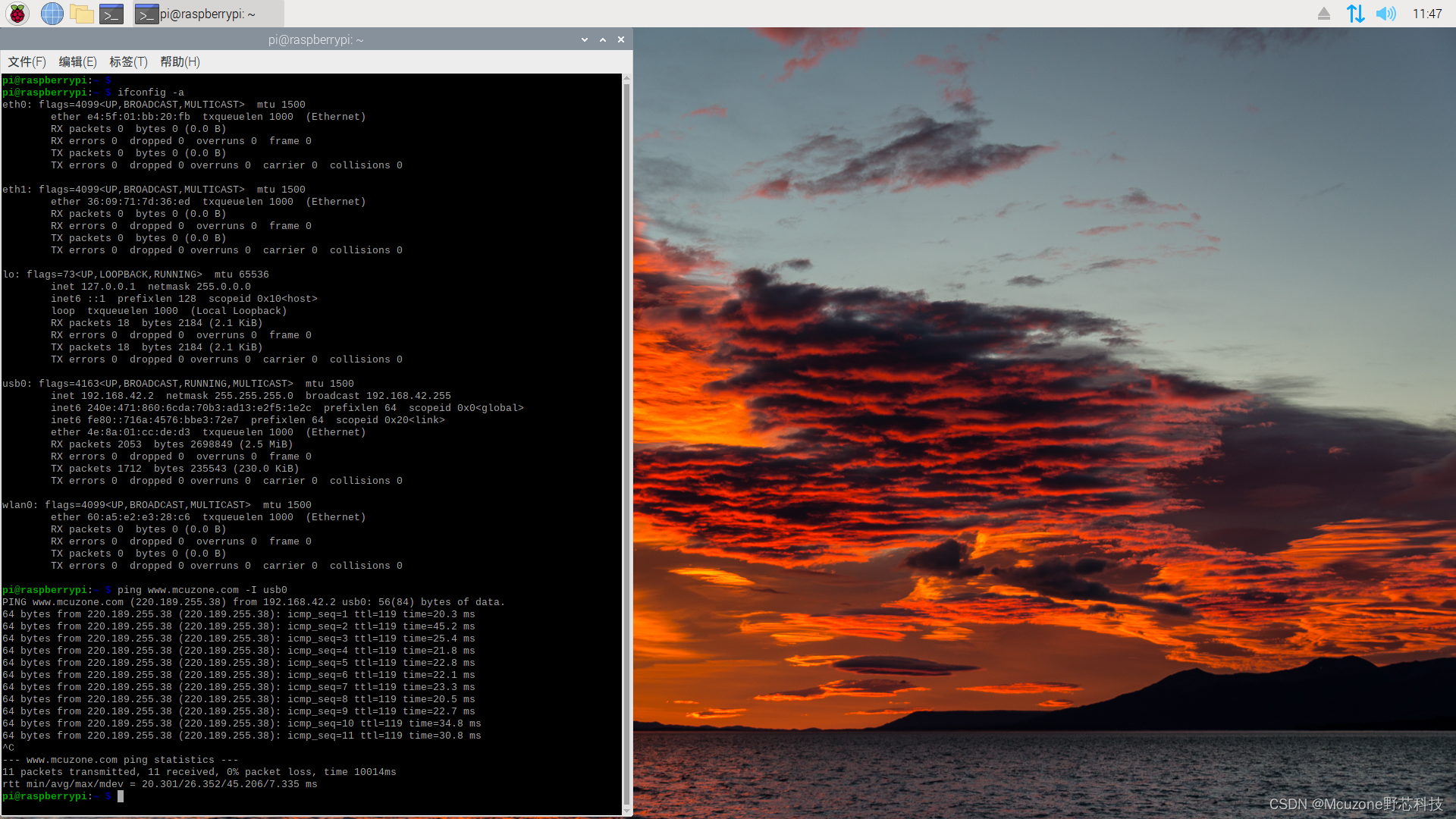

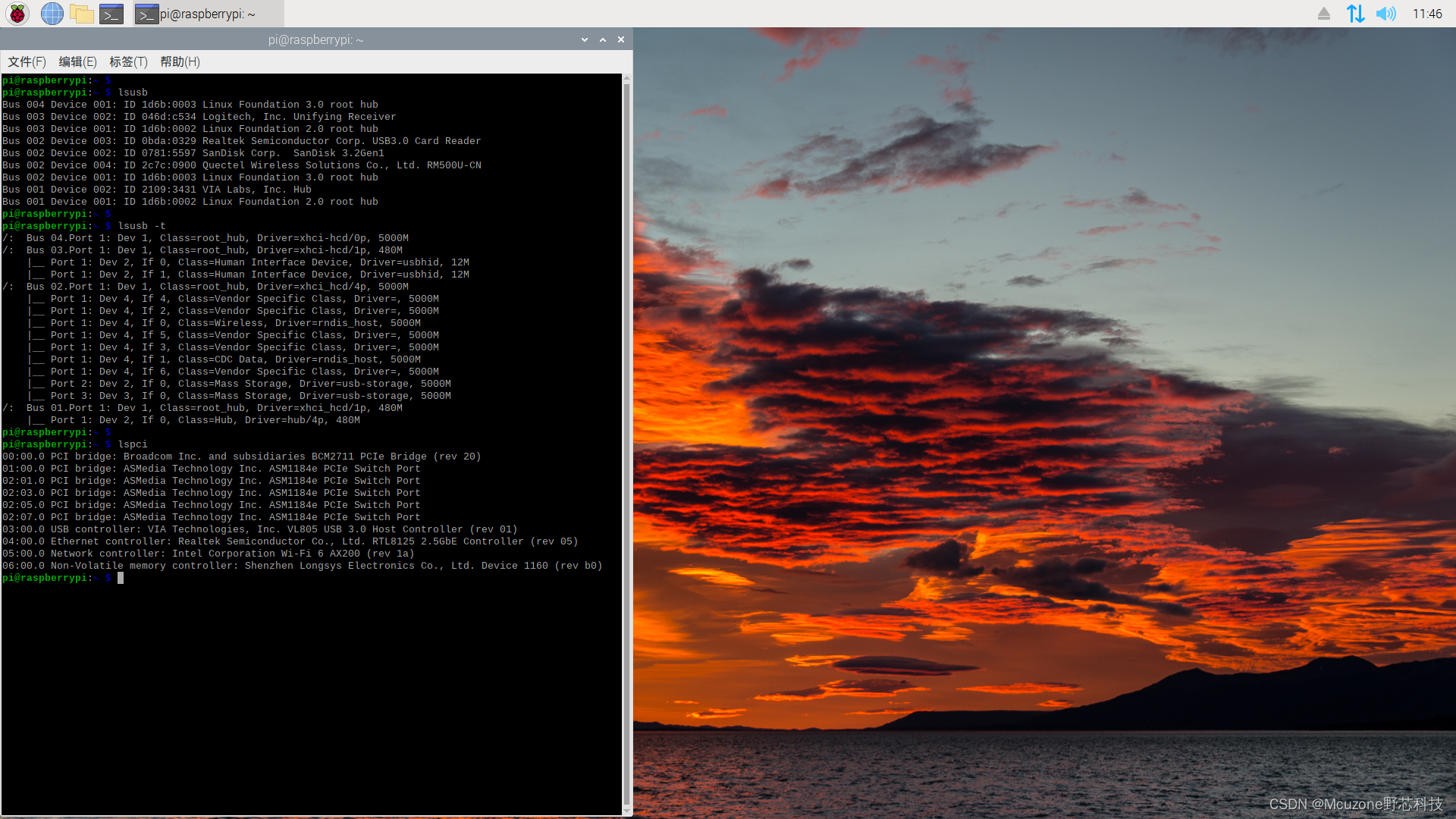

1，支持树莓派系统，WiFi6和5G驱动已调通；
2，支持OpenWrt系统，WiFi6驱动需自行调试；
3，支持Ubuntu系统，WiFi6和5G驱动已调通；
