LED门头LED换卡接线

         LED排线接法，接排线 ，上板接JK1，红线朝向JK1方向（A向）。下板接JK2,红线朝着JK2方向。led板子一块长32，高16。
         如果上排线有两个 下排线有一个。依次去接从上到下 jk1，jk2，jk3。

        注意：必须从上到下依次去接。不能跳跃。jk1代表第一行。jk2代表第二行。jk3代表第三行。

        1、去网点之前，先打电话让网点的人找好高3米的梯子。
        2、去了以后先通电源，然后换led控制卡。（红线正极，黑线负极） 网线接好，如果有点，网卡亮，led控制卡亮。

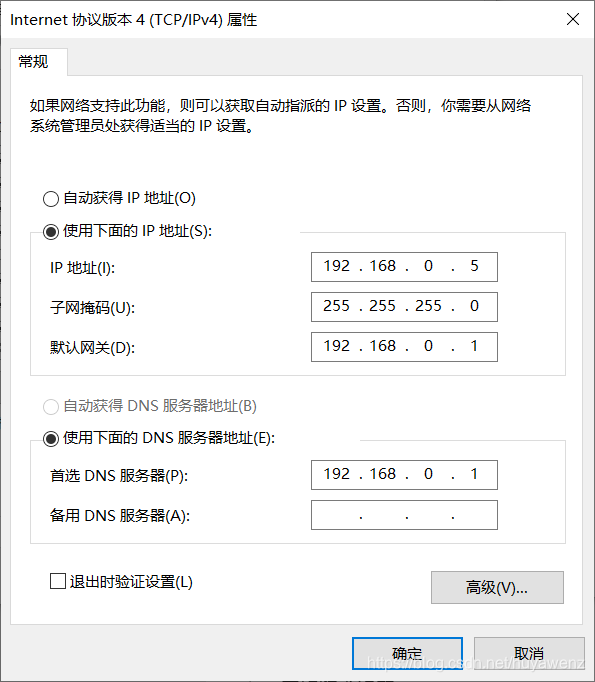

        3、先把控制卡连接到自己的电脑上修改本机的ip设置好以后，查找控制卡。



        4、点击扳手查找控制卡
