MySql学习（六）-存储引擎InnoDB体系架构

                              存储引擎InnoDB体系架构

一、InnoDB简单体系架构：

1、InnoDB有多个内存块，可以认为是这些内存块组成了一个很大的内存池，负责很多工作。

• 维护所有进程/线程需要访问的内部数据结构
• 缓存磁盘上的数据，方便快速读取，并且对磁盘文件的数据在修改之前进行缓存。
• 重做日志缓存（redo log）
• ......

2、后台线程主要负责刷新内存中的数据，保证引擎内存池的数据最新；将缓存文件写入磁盘；在数据库异常情况下进行恢复。

二、后台线程介绍：

InnoDB存储引擎是在一个被称为mater Thread的的线程上几乎实现了所有的功能。InnoDB的存储引擎主要有：

• 1个master thread
• 1个锁 (lock）thread
• 1个错误监控线程
• 多个IO Thread（1个Insert Buffer、1个Log  4个 read  4g个write）

--------
FILE I/O
--------
I/O thread 0 state: waiting for i/o request (insert buffer thread)
I/O thread 1 state: waiting for i/o request (log thread)
I/O thread 2 state: waiting for i/o request (read thread)
I/O thread 3 state: waiting for i/o request (read thread)
I/O thread 4 state: waiting for i/o request (read thread)
I/O thread 5 state: waiting for i/o request (read thread)
I/O thread 6 state: waiting for i/o request (write thread)
I/O thread 7 state: waiting for i/o request (write thread)
I/O thread 8 state: waiting for i/o request (write thread)
I/O thread 9 state: waiting for i/o request (write thread)
Pending normal aio reads: 0 [0, 0, 0, 0] , aio writes: 0 [0, 0, 0, 0] ,
 ibuf aio reads: 0, log i/o's: 0, sync i/o's: 0
Pending flushes (fsync) log: 0; buffer pool: 0
1042832 OS file reads, 319202191 OS file writes, 236329638 OS fsyncs
0.00 reads/s, 0 avg bytes/read, 19.23 writes/s, 16.07 fsyncs/s

三、内存

Mysql的存储引擎内存由以下部分组成：

• 缓冲池（buffer pool）
• 重做日志缓冲池（redo log buffer）
• 额外的内存池（additional memory pool）

通过命令查询一下Mysql的这些换内存的容量配置：

mysql> show variables like '%buffer_pool_size%'
;
+-------------------------+------------+
| Variable_name           | Value      |
+-------------------------+------------+
| innodb_buffer_pool_size | 1288699904 |
+-------------------------+------------+

mysql> show variables like '%log_buffer_size
%';
+------------------------+---------+
| Variable_name          | Value   |
+------------------------+---------+
| innodb_log_buffer_size | 8388608 |
+------------------------+---------+

mysql> show variables like '%_mem_pool_size
%';
+---------------------------------+---------+
| Variable_name                   | Value   |
+---------------------------------+---------+
| innodb_additional_mem_pool_size | 2097152 |
+---------------------------------+---------+

缓冲池是占内存最大的模块，用来存放各种数据的缓存。InnoDB的工作 方式总是将数据库文件按页的形式（每页16K）读取到缓冲池，然后按最近最少使用的（LRU）算法来保留缓冲池的数据。

如果数据库文件需要修改（增、删、改），总数先在修改在缓冲池中的页（发生修改后，该页即为脏页），然后再按照一定的频率将缓冲池中的 脏页flush到文件中。可以通过以下命令来查询缓冲池的使用情况。

mysql> show engine innodb status;

----------------------
BUFFER POOL AND MEMORY
----------------------
Total memory allocated 1322123264; in additional pool allocated 0
Dictionary memory allocated 14577350
Buffer pool size   78656
Free buffers       8199
Database pages     68780
Old database pages 25226
Modified db pages  50
Pending reads 0
Pending writes: LRU 0, flush list 0, single page 0
Pages made young 3569441, not young 98808641
0.00 youngs/s, 0.00 non-youngs/s
Pages read 1927838, created 971216, written 224962898
0.00 reads/s, 0.00 creates/s, 5.60 writes/s
Buffer pool hit rate 1000 / 1000, young-making rate 0 / 1000 not 0 / 1000
Pages read ahead 0.00/s, evicted without access 0.00/s, Random read ahead 0.00/s
LRU len: 68780, unzip_LRU len: 0
I/O sum[4352]:cur[0], unzip sum[0]:cur[0]

• Buffer pool size 代表有多少个缓冲帧（buffer frame），每个buffer frame 为16K，所以78656*16*1024 =  1288699904  就是上面命令中查询到配置 的innodb_buffer_pool_size 。
• Free buffers 代表目前空闲的缓冲帧
• DateBase pages 代表已使用的缓冲帧
• Old database pages 23600：在旧区域存放着多少个页。（新旧区域的这个比较复杂，单独再看吧）
• Modified db pages 显示是的脏页的数量

缓冲池中数据页的类型主要有：

• 索引页
• 数据页
• undo页
• 插入缓冲
• 自适应hash索引
• InnoDB存储锁信息
• 数据字典（data dictionary）
• ......

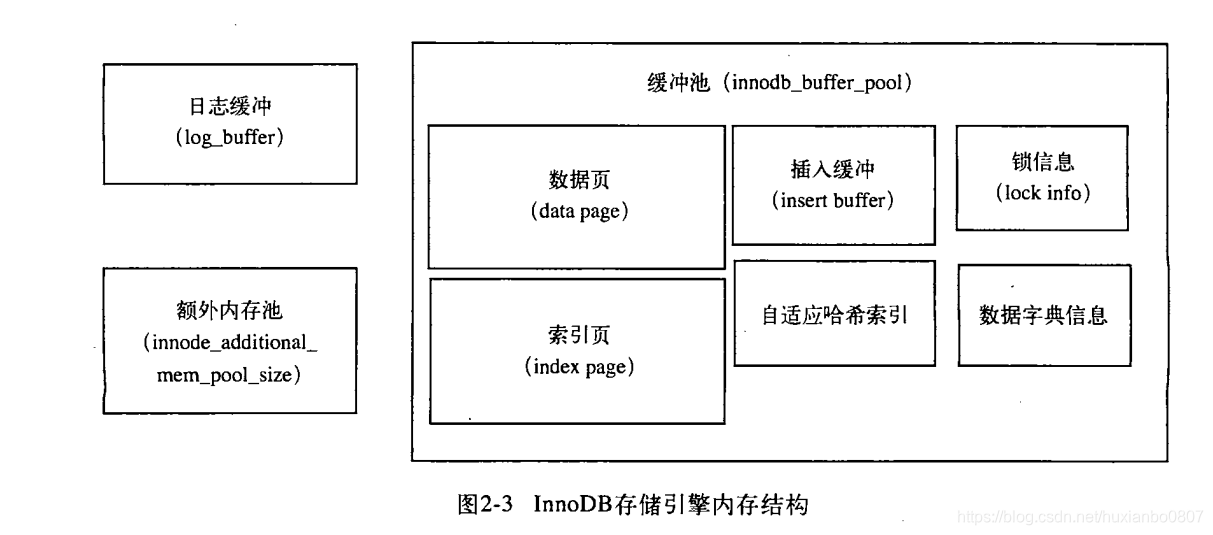

所以不能简单的人为缓冲池只是缓存索引页和数据页，下图是InnoDB存储结构图。

日志缓冲：是将重做日志信息先放到缓存区，然后按照一定的刷新频率刷新到重做日志文件。所以该配置一般不用很大，因为一般情况每秒就会刷新一下到重做日志，需要保证每秒的产生的事务量在缓冲大小之内即可

额外内存池：缓冲池中的每个帧缓冲还有对应的缓冲控制对象，而且这些对象记录了LRU，锁，等待方面等信息，都是从这里申请内存。他的大小与InnoDB缓冲池大小是成正比的。

  四、Master Thread(最核心的模块了）

master thread 是最核心，线程优先级别最高的线程。其内部有几个循环组成。master Thread会根据数据库的运行状态在这几个循环之间切换。

• 主循环（loop）
• 后台循环（background loop）
• 刷新循环（flush loop）
• 暂停循环（suspend loop）

Loop循环

loop成为主循环，因为大多数的操作都在这个循环中，其中有两大部分操作：每秒钟的操作和每10秒的操作。

1、loop循环通过thread sleep来实现，意味着每1秒和每10秒的操作是不精确的，在负载很大的情况下，有很大的可能产生延迟。

2、每秒的操作主要包括

• 日志缓冲刷新到磁盘，即使事务还没有提交。这样就可以解释为什么再大的事务commit的时间都是很快的。
• 合并插入缓冲；InnoDB会判断当前一秒内发生IO的次数是否小于5次，如果小于5次，InnoDB认为当前IO压力很小，可以执行合并插入缓冲的操作。
• 至多刷新100个InnoDB缓冲池中的脏页到磁盘；InnoDB 判断当前缓冲池中的脏页比例是否超过配置文件中的比例配置（默认为90%），如果超过了这个阈值，InnoDB认为需要做磁盘同步操作，将最多100个脏页写入磁盘。

3、每10秒的操作

• 刷新100个脏页到磁盘。InnoDB会判断过去10秒之内的IO操作是否小于200，如果是人为有足够的磁盘IO能力，将100个脏页刷新到磁盘。
• 合并至多5个插入缓冲：缓冲操作不同与1秒的那个判断IO的能力，会每次都执行。
• 将日志缓冲刷到磁盘：与每1秒执行的一致。
• 删除无用的undo页：对表执行update、delte操作时，原来的行被标记为删除，当时因为一致性读的关系，需要保留这些行版本信息。此时会判定这些已经被标记的行是否可以被删除，如果可以删除会立即删除。在源码中发现每次最多删除20个undo页
• 刷新100个或者10%脏页到磁盘：判定脏页比例超过70%就刷新100个脏页，如果小于70%则刷新10个脏页到磁盘。
• 产生一个检查点（总是）：称为模糊检查点（fuzzy checkpoint），因为Innodb不会把所有缓冲池中的脏页都写到磁盘，因为这样可能对性能产生影响。而只是将最老日志序列号的（oldest LSN）的页写入磁盘。



BackGround loop

若当前没有用户活动（数据库空闲）或者数据库关闭时，就会切换到这个循环，他执行这个操作：

• 删除无用的undo页
• 合并20个插入缓冲
• 调回到主循环
• 不断刷新100个页，知道符合条件（跳转到flush loop中完成）

如果flush loop中也没有事情可以做了，InnoDB就会切换到suspend_loop，将master_thread挂起，等待事件发生。

Master Thread完整的伪代码如下：

//伪代码
void master_thread(){
    loop:
    for(int i=0;i<10;i++{

       thread.sleep(1)//每秒执行1次

       do log buffer flush to disk //日志缓冲刷新到磁盘，即使这个事务还没有提交（总是）

       if(last_one_second_ios<5){  //合并插入缓冲（可能）
          do  merge at most 5 insert buffer
       }

       if(buf_get_modified_ratio_pct>innoddb_max_dirty_pages_pct){
           do buffer pool flush 100 dirty page  //最多刷新100个InnoDB缓冲池中的脏页到磁盘（可能）
       }

       if(no user activity){
         goto back ground loop; //如果没有用户活动，切换到background loop（可能）
       }




     }
     //执行第10秒的操作
     if(last_ten_second_ios<200){ //IO次数小于200
         do buffer pool flush 100 dirty page  //最多刷新100个脏页
     }

     do  merge at most 5 insert buffer;//合并5个缓冲页

     do log buffer flush to disk //日志缓冲刷新到磁盘，即使这个事务还没有提交（总是）

     do full purge;//删除无用undo页

    if(buf_get_modified_ratio_pct>70%){  //刷新脏页
         do buffer pool flush 100 dirty page
    }else{
         do buffer pool flush 10dirty page
    }

    do fuzzy checkpoint;//检查点
    goto loop;




    backgroupd loop:
    {
        do full purge;//删除无用undo页
        do  merge 20 insert buffer;//合并5个缓冲页

        if {!idle){ //判断空闲
          goto loop;
        }else{
          goto flush loop;        }

    }


    flush loop:
    {
        do buffer pool flush 100 dirty page//刷新100个脏页
        if(buf_get_modified_ratio_pct>innoddb_max_dirty_pages_pct){
           goto flush loop;
        }
        goto suspend loop;

    }

    suspend loop:{
      suspend_thread //挂起线程
      wait event；//等待事件
    }


}

  master Thread的潜在问题：

了解Master Thread的具体实现过程中，发现InnoDB对IO的操作是有限制的，无论何时，InnoDB最多只会刷入100个脏页到磁盘，合并20个插入缓冲。如果是密集写的应用程序，每秒可能会大于100个脏页或者是产生大于20个插入缓冲，此时master Thread 似乎会忙不过来。

InnoDB对此做发布了补丁，提供了一个参数（innodb_io_capacity）表示IO的吞吐量，默认值是200，如果磁盘的IO性能较好，可以调大该值。根据配置的IO数量，修改了上面的部分规则：

• 合并缓冲时，合并插入的缓冲数量为Innodb_io_capacity的5%。
• 从缓冲区刷新脏页时，刷新脏页的数量为innodb_io_catpacity.

另外innoddb_max_dirty_pages_pct（脏页的比例）为90%时才进行刷新100个脏页，这个对内存的占用会较大一些，但是如果调整过小，对磁盘的IO压力变大，后期修改为了75%。同时另外提供了一个每次刷新脏页数量的配置，不再是固定的100页。
