HM中CU的ZOrder表示——uiAbsPartIdx变量

HM中经常看到uiAbsPartIdx这个变量,之前对这个变量一直不是太理解,前段时间看HM代码又深入理解了一下。

Z-Order

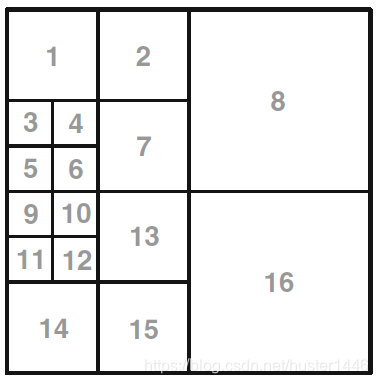

Z字形扫描顺序在编码中经常用到,如下图是CTU划分成CU后的Z字形编码顺序,CU按此顺序逐个进行编码。
Z字形编码顺序
但是CU在CTU中的index却不是简单等于这个编码顺序,因为不确定一个CTU会划分成多少个CU,只是知道编码顺序并不能确定CU的位置。

因为编码过程中最小的单元是4×4大小,所以可以将CTU划分成若干个4×4大小的块,进而确定CU的位置,这也是uiAbsPartIdx变量的作用。

CU的Z-index

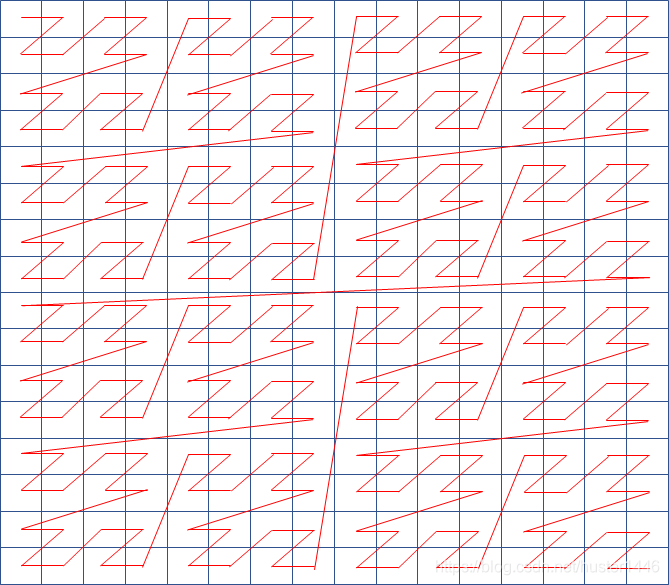

我们默认CTU大小是64×64,那么就可以划分成256个4×4大小的块。将这256个块按Z字形顺序编号,得到其各自的Z-Order。如下图中每个小方块大小为4×4,红线代表Z字形扫描的顺序。
CTU中以4×4为最小单位的Z字形扫描顺序

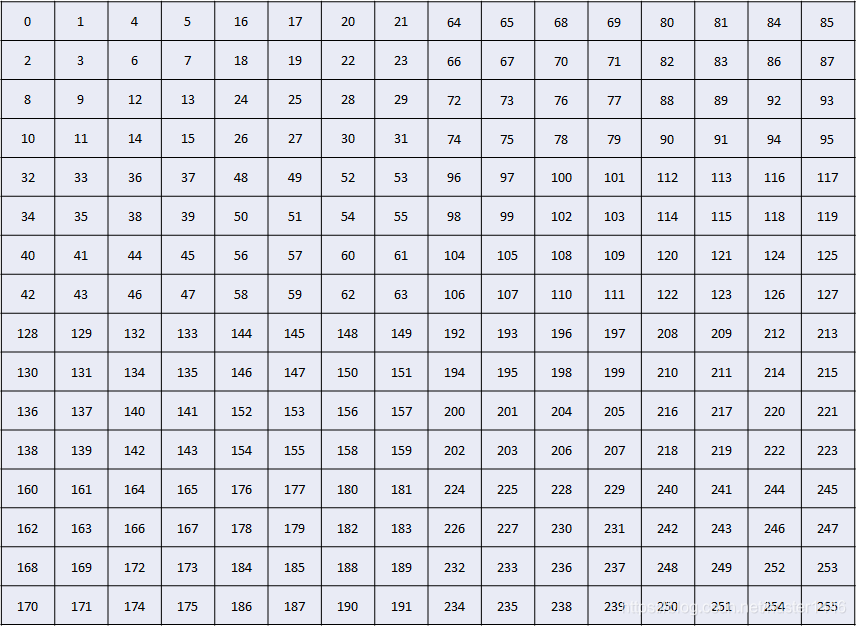

对应的每个4×4单元的Z-index为:
CTU中各个单元的Z-index
而一个CU的Zorder则是以当前CU左上方的4×4单元的Z-index表示,也就是我们经常看到的变量uiAbsPartIdx存储的值。

相关接口

CU可以通过getZorderIdxInCtu()函数来得到其在CTU中的Zorder。该函数定义在TComDataCU类中,一般在代码中都是通过CU的指针pcCU来调用,即

UInt uiAbsPartIdx = pcCU->getZorderIdxInCtu()

除了Zorder外,我们还经常需要用到CU的光栅扫描顺序或者CU的像素坐标,这都可以通过将Zorder转换得到。

在HM中有几个与坐标转换相关的数组如下:

UInt g_auiZscanToRaster[MAX_NUM_PART_IDXS_IN_CTU_WIDTH * MAX_NUM_PART_IDXS_IN_CTU_WIDTH] = {0,};
UInt g_auiRasterToZscan[MAX_NUM_PART_IDXS_IN_CTU_WIDTH * MAX_NUM_PART_IDXS_IN_CTU_WIDTH] = {0,};
UInt g_auiRasterToPelX[MAX_NUM_PART_IDXS_IN_CTU_WIDTH * MAX_NUM_PART_IDXS_IN_CTU_WIDTH] = {0,};
UInt g_auiRasterToPelY[MAX_NUM_PART_IDXS_IN_CTU_WIDTH * MAX_NUM_PART_IDXS_IN_CTU_WIDTH] = {0,};

由名字可以很容易理解它们的作用,其实这些数组就是一个映射关系,如g_auiZscanToRaster,ZOrder的4对应RasterOrder的2,所以g_auiZscanToRaster[4]的值就为2。

拓展

我们看到CU的Zorder一般是用uiAbsPartIdx变量来表示,这个变量为什么叫这个名字呢,首先ui是unsinged int 这个大家应该都知道,那Part是什么意思呢?其实是每个4×4单元被称为一个Part。那Abs是表示CU在CTU中的绝对下标,同样也有Rel表示相对的下标,如一个CU有可能会被划分成不同深度的TU,TU就可以通过GetTransformDepthRel()函数来获得TU相对CU的深度。
