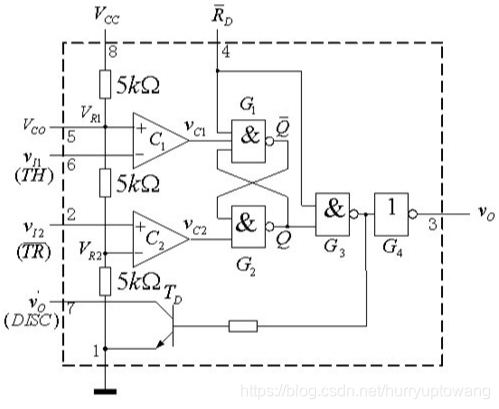

555定时器的工作原理

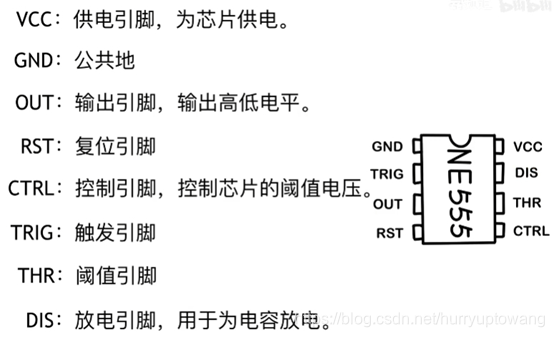

VCC输入引脚：4.5～16V；
OUT输出引脚，最大输出电流为200mA
RST复位引脚，当此引脚接高电平时芯片工作，当此引脚接低电平时芯片复位，并且输出端OUT输出低电平；
CTRL控制引脚：用于控制芯片的阈值电压，当此管脚接空时，默认两阈值电压为1/3VCC～2/3VCC之间；
TRIG为触发引脚：当此引脚降低至1/3VCC或由控制端CTRL决定的阈值电压时，输出端OUT输出高电平；
THR为阈值引脚：当此引脚升高至2/3VCC或由控制端CTRL决定的阈值电压时，输出端OUT输出低电平；
DIS放电引脚：用于为电容放电，此引脚与OUT引脚输出同步，输出电平一致。
可以看出TRIG引脚与THR引脚为互补引脚，TRIG只对低电平起作用，且触发后输出端输出高电平；THR只对高电平起作用，且触发后输出端输出低电平；

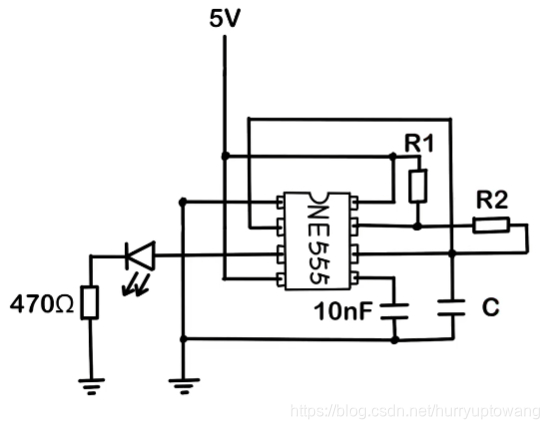

无稳态、单稳态、双稳态

先我们来求输出高电平的时间：
输出高电平的时间即电容被充电，电压从1/3VCC升至2/3VCC所用的时间。
此时来自电源的电流流经两个串联着的电阻为电容充电，所以电阻R1+R2越大、电容越大则充电越慢。
输出高电平的时间为ln(2)*(R1+R2)C
我们再来求输出低电平的时间：
输出低电平的时间即电容被放电，电压从2/3VCC降至1/3VCC所用的时间。
此时流出电容的电流流经电阻R2流入放电引脚，所以电阻R2越大、电容越大则放电越慢。
输出低电平的时间为ln(2)R2C
一个周期即为输出高电平的时间+输出低电平的时间=ln(2)(R1+R2)*C+ln(2)R2C=ln(2)C(R1+2R2)
频率为周期的倒数即1/【ln(2)C(R1+2R2)】
