本文介绍了如何使用USB转TTL数据线对STM32F103C8T6进行ISP下载。通过将PA10（RX）和PA9（TX）连接到USB转TTL接口的TX和RX，设置Boot0为3.3V和Boot1为GND，单片机进入ISP模式。烧写前需要复位，完成后Boot0接地以正常运行程序。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

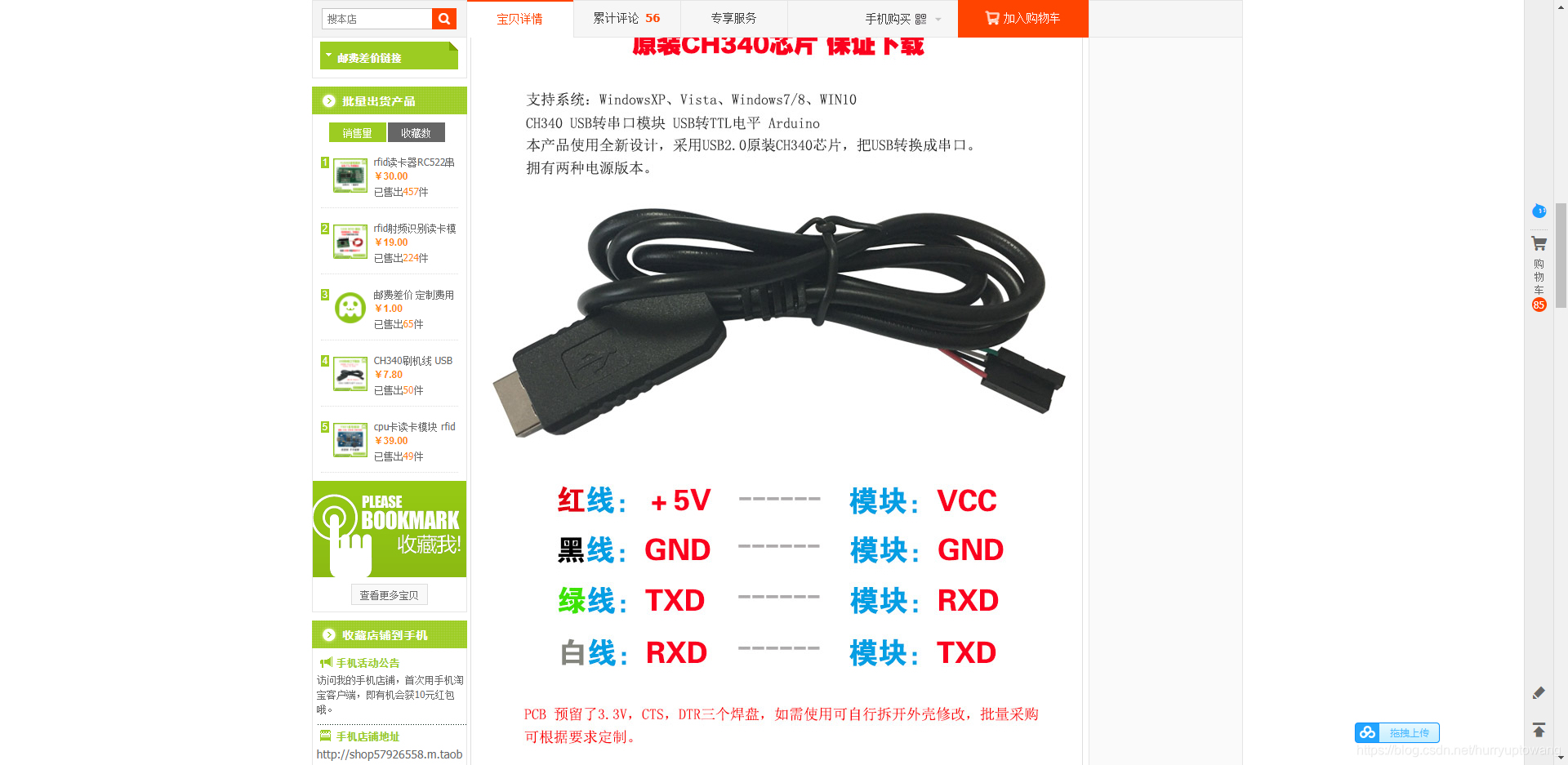

在这里插入图片描述 USB转串口下载线USB转TTL数据线

在这里插入图片描述

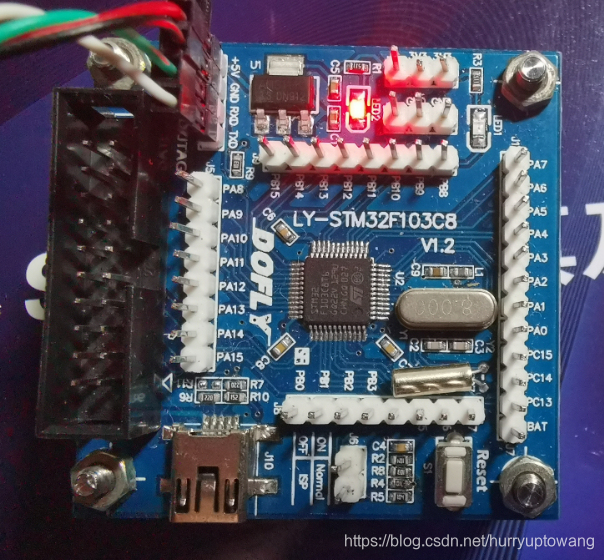

对单片端STM32F103C8T6的PA10（RX) / PA9（TX），分别接USB转TTL接口的TX和RX；

ISP下载时，Boot0接到3.3V，Boot1接到GND，对板子重新上电，此时stm32单片机重启的时候，进入到ISP模式；

在这里插入图片描述

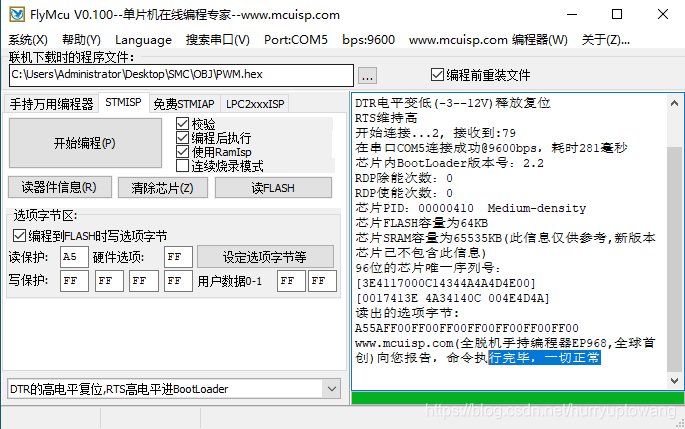

烧写软件，烧写前别忘记复位，烧写完成后，记得将Boot0接地程序才能正常运行。
