开关电源中同步开关对管中高端E-NMOS的自举驱动分析

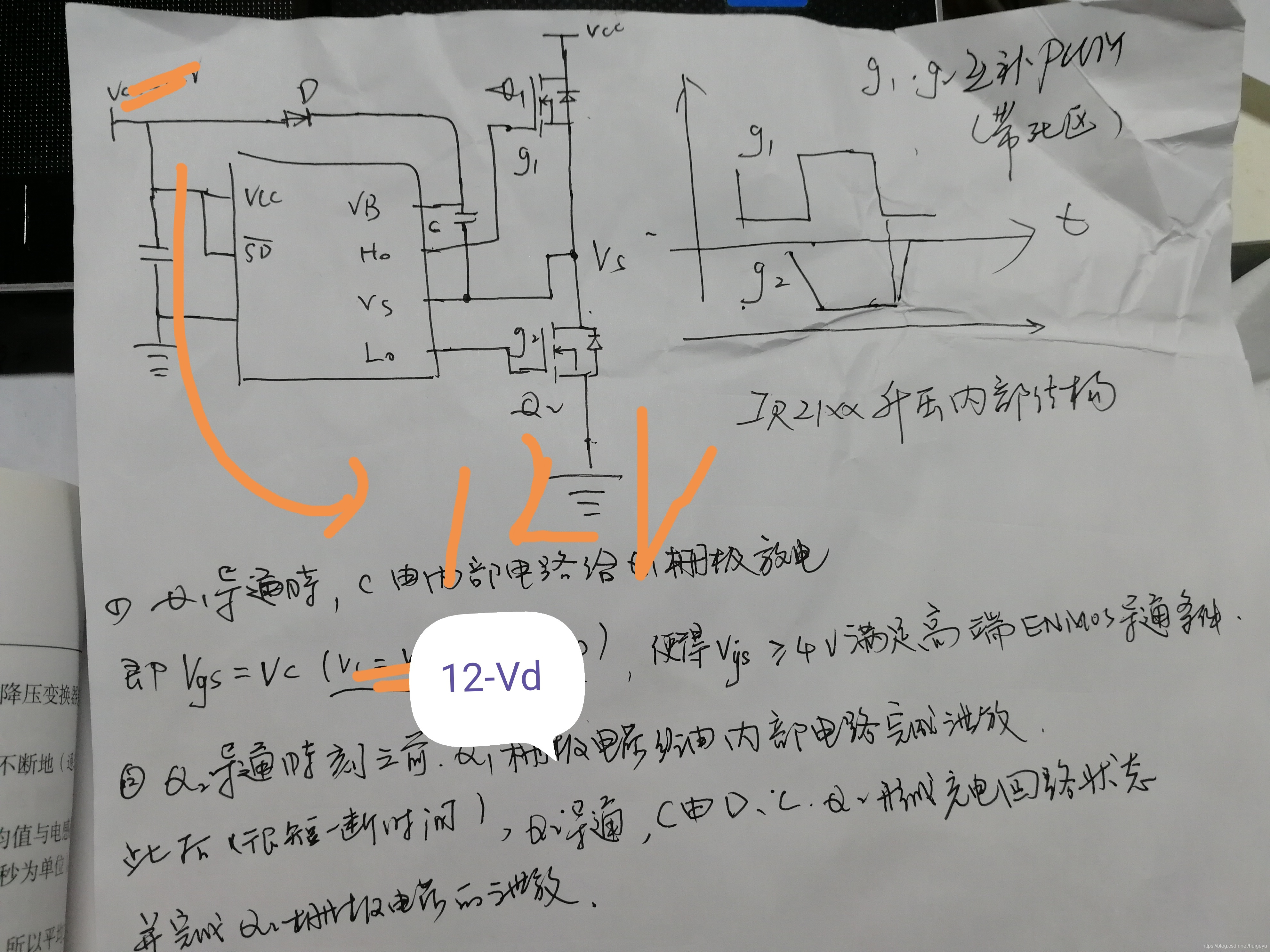

1、ir21xx系列栅极驱动器自举电路
稍作更改,将原先的IR21xx芯片的供电Vcc-12V改成12V(开始可能是笔误写错了),正常情况下12V该芯片是能够正常工作的。从而,由图可知,Q1导通的同时,g1的电压被充电至Vgs=Vc=12-Vd,这里忽略了mos的正向导通压降,Vd为高速开关二极管的压降(常见的如1N4148)。
1、ir21xx系列栅极驱动器自举电路

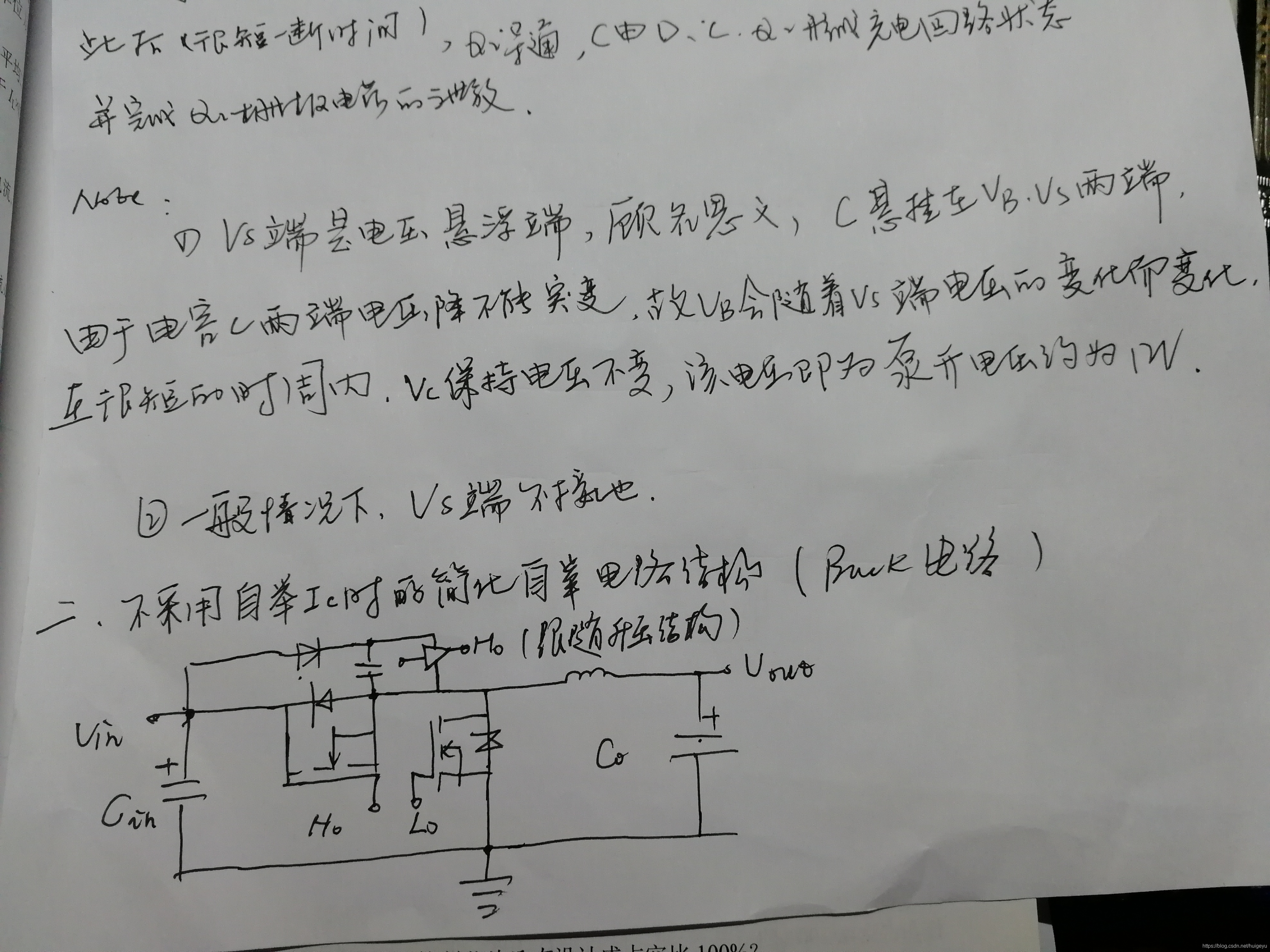

2、不采用驱动器的自举电路
2、不采用驱动器的自举电路
