RIP路由协议配置实例

步骤

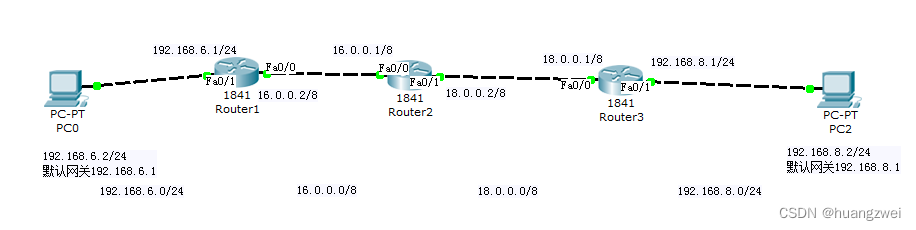

第一步：配置各路由器接口的IP  以及PC的IP和默认网关

（1）路由器A的配置

Router>enable

Router#conf t

配置f0/0的ip地址

Router(config)#interface f0/0

Router(config-if)#ip address 16.0.0.2 255.0.0.0

Router(config-if)#no shutdown

Router(config-if)#exit

配置f0/1的ip地址

Router(config)#interface f0/1

Router(config-if)#ip address 192.168.16.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

（2）路由器B的配置

Router>enable

Router#conf t

配置f0/0的ip地址

Router(config)#interface f0/0

Router(config-if)#ip address 16.0.0.1 255.0.0.0

Router(config-if)#no shutdown

Router(config-if)#exit

配置f0/1的ip地址

Router(config)#interface f0/1

Router(config-if)#ip address 18.0.0.2 255.0.0.0

Router(config-if)#shutdown

Router(config-if)#exit

（3）路由器C的配置

Router>enable

Router#conf t

配置f0/0的ip地址

Router(config)#interface f0/0

Router(config-if)#ip address 18.0.0.1 255.0.0.0

Router(config-if)#shutdown

Router(config-if)#exit

配置f0/1的ip地址

Router(config)#interface f0/1

Router(config-if)#ip address 192.168.8.1 255.255.255.0

Router(config-if)#shutdown

Router(config-if)#exit

(4)配置两台pc的IP地址

第二步：三台路由器的RIP配置

RouterA（config）#router rip                    启动rip进程

RouterA（config-router）#network  192.168.6.0   连接该网段的路由器接口启动rip协议

RouterA（config-router）#network  16.0.0.0      连接该网段的路由器接口启动rip协议

RouterB（config）#router rip

RouterB（config-router）#network  18.0.0.0

RouterB（config-router）#network  16.0.0.0

RouterB（config）#router rip

RouterB（config-router）#network  192.168.8.0

RouterB（config-router）#network  18.0.0.0
