云计算第九天

RIP

在RIP里面，将两台直接相连的设备，具备通信条件的设备称为邻居关系

在RIP中，传递一条路由条目，主要需要携带的参数是目标网段信息以及开销值（cost）

开销值是动态路由协议选路的重要依据。
 --- 当动态路由协议计算出到达同一个目标网段存在多条路径时，将选择开销值最小的路径加表。

不同动态路由协议的开销值的评判标准可能不同，不同动态路由协议之间开销值没有可比性，
开销值仅用于同一种动态路由协议进行选路。

RIP --- 默认优先级 --- 100 --- 不同路由协议之间其默认的优先级不同，所以，可以通过比较
优先级来进行路由加表

RIP是以跳数作为开销值的评判标准的。 --- 本身存在不合理性
RIP协议支持等开销负载均衡。

RIP的工作半径 --- 15跳。如果收到的路由的开销值等于16，则设备将认为该目标网段不可
达。

数据包中需要携带的开销值 = 本地路由表中的开销值 + 1

贝尔曼.福特算法

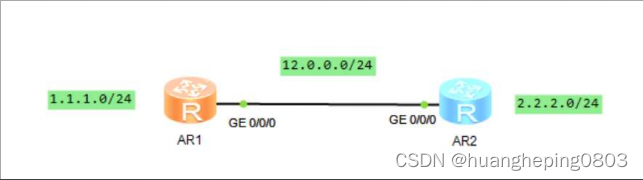

 1，R2发送2.0/24网段的路由信息给R1，而R1的路由表中没有到达2.0网段的路由。R1将直接
把2.0网段的路由信息刷新到本地的路由表中。

Destination/Mask Proto Pre Cost Flags NextHop Interface
2.2.2.0/24 RIP 100 1 D 12.0.0.2 G 0/0/0

2，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，并且下一
跳就是R2。R1将把最新发来的刷新到本地的路由表中。

3，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由
表中的下一跳不是R2，则比较开销值，如果，本地的开销值大于R2发来的开销值，则将R2发
来的路由刷新到本地的路由表中。

4，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由
表中的下一跳不是R2，则比较开销值，如果，本地的开销值小于R2发来的开销值，则不刷
新。

RIP的版本
RIPV1，RIPV2 --- IPV4
RIPNG --- IPV6

RIPV1和RIPV2的区别：
1，V1是有类别的路由协议，V2是无类别的路由协议。
有类别 --- 传递路由信息时，不携带子网掩码 --- 会出现巨大的路由黑洞
无类别 --- 传递路由信息时，携带子网掩码

2，V1不支持手工认证，V2是支持手工认证

3，V1采用广播的形式发送信息，V2采用组播的形式发送信息。
             224.0.0.9 --- 所有运行RIPV2的设备默认加入的组播组

交换机泛洪 --- 1，遇到广播帧；2，遇到组播帧；3，遇到未知单播帧

RIP协议传输层使用的是UDP协议，使用的端口号是520端口

RIP的数据包
           RIP - REQUEST --- 请求报文
           RIP - Response --- 应答报文 --- 真正携带路由信息的数据包（更新包）

在RIP收敛完成之后，RIP会依旧每隔30S发送一次Response报文 --- RIP的周期更新。
1，为了弥补RIP没有确认机制；2，为了弥补RIP没有保活机制

RIP的周期更新 --- 异步周期更新

RIP的计时器
1，周期更新计时器 --- 30S
2，失效计时器 --- 180S；路由条目在刷新之后，将会启动一个180S的失效计时器。

如果时间归0，则代表该路由信息失效。失效后，首先从全局路由表中删除，但是依然会将这条路由信息保存在缓存中，之后，周期更新时依然会携带。只是将这跳路由信息的开销值改为16。 --- 带毒传输 --- 传递失效信息。

3，垃圾收集计时器 --- 120S；在失效计时器归0后开始计时，120s时间结束后，将彻
底删除失效的路由条目。

破环环路方案
1，15跳的工作半径

2，触发更新 --- 一旦拓扑结构发生变化，则第一时间将变更信息传递出去，而不去等待周期
更新。

3，水平分割 --- 从哪个接口学到的路由信息将不再从这个接口发出去。

4，毒性逆转 --- 从哪个接口学来的路由信息，依然可以从这个接口发出去，只不过需要将开
销值改为16.

因为水平分割和毒性逆转其做法相矛盾，所以，只能选择其中一个来执行。华为设备默认开启
水平分割。如果水平分割和毒性逆转同时开启，华为设备将按照毒性逆转来执行。

RIP的配置
1，启动RIP进程
[r1]rip 1 --- 进程号，进具有本地意义，如果需要同时启动多个RIP进程时，需要使用不同的进
程号进行区分
[r1-rip-1]

2，选择RIP版本
[r1-rip-1]version 2

3，宣告
RIP宣告的要求：
1，所有直连网段都必须宣告
2，必须按照主类进行宣告
宣告的作用：
1，激活接口 --- 只有宣告的网段包含的接口会被激活，只有激活的接口可以收发RIP的
数据。
2，发布路由 --- 只有激活的接口所对应的直连网段的路由才能被发布
[r1-rip-1]network 1.0.0.0

拓展配置
1，RIPV2的手工认证
[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual plain 123456

2，RIPV2的手工汇总
       [r1-GigabitEthernet0/0/0]rip summary-address 192.168.0.0 255.255.254.0

3，沉默接口
           如果一个接口配置成为沉默接口，则将只接受，不发送RIP的数据包。
           [r1-rip-1]silent-interface GigabitEthernet 0/0/1

4，加快收敛 --- 减少计时器的时间
    [r1-rip-1]timers rip 30 180 120(默认值)

5，缺省路由
[r3-rip-1]default-route originate --- 可以指定配置设备作为缺省路由的源头，所有其他设
备将自动生成一条指向该设备的缺省路由。但是该设备自身的缺省必须手工配置。

OSPF

1，OSPF本身是链路状态型协议，所以，计算出的路径不会存在环路；并且使用带宽作为选路依据，所以，在选路的角度上优于RIP；

2，OSPF的计时器时间也短于RIP，所以，收敛速度会快于RIP；

3，因为OSPF协议传递的是LSA信息，所以，单个数据包的资源占用远大于RIP；但是，因为RIP存在30S一次的周期更新，而OSPF并没有如此高频率的周期更新，并且，OSPF协议存在许多针对资源占用的优化措施，所以，从整体的角度看，OSPF资源占用上应该小优于RIP。

OSPF --- 开放式最短路径优先协议

RIP存在3个版本 --- RIPV1，RIPV2 --- IPV4
 RIPNG --- IPV6
OSPF也存在3个版本 --- OSPFV1（实验室阶段就夭折了），OSPFV2 --- IPV4
 OSPFV3 --- IPV6

RIPV2和OSPFV2
相同点：
1，OSPFV2和RIPV2一样，都是无类别的路由协议，都支持VLSM和CIDR；

2，OSPFV2和RIPV2一样，都是使用组播发送数据
组播地址:
RIPV2 --- 224.0.0.9
OSPFV2 --- 224.0.0.5和224.0.0.6

3，OSPFV2和RIPV2都支持等开销负载均衡

不同点：
RIP协议只能适用于小型网络环境中，而OSPF协议可以应用在中大型网络环境中
---OSPF协议可以实现结构化部署 --- 划分区域
