静态路由-----实验作业

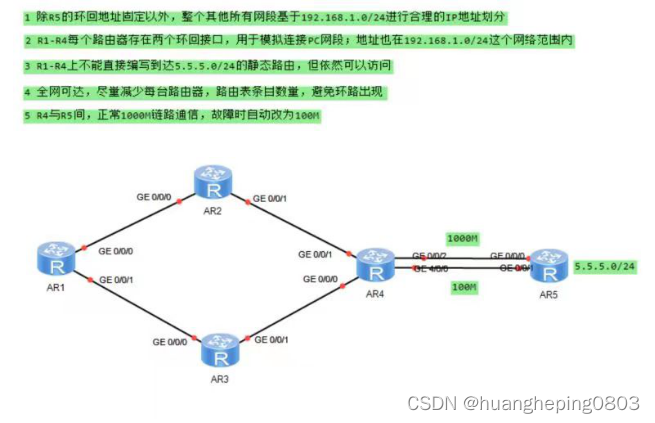

作业要求：

1.划分地址， 因为AR1-AR4各有两个环回，所以一共有15个广播域



     192.168.1.0/24划分为：

             192.168.1.0/28    192.168.1.16/28      192.168.1.32/28

             192.168.1.48/28   192.168.1.64/28      192.168.1.80/28

             192.168.1.96/28   192.168.1.112/28     192.168.1.128/28

             192.168.1.144/28  192.168.1.160/28     192.168.1.176/28

             192.168.1.192/28  192.168.1.208/28

划分情况如下图：

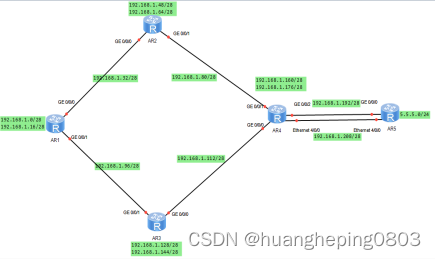

(1).网段：

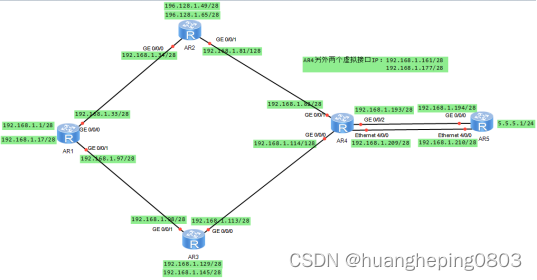

 (2)接口具体IP：



2.配置IP地址（AR1为例）：

（a）先改名用于区分不同设备:

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname R1

[R1]

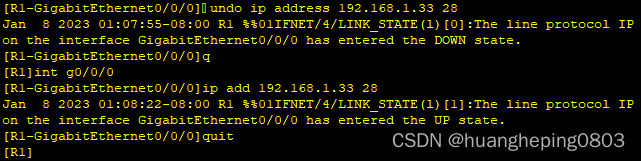

（b）进入接口视图并配IP地址：

[R1]int g0/0/0

[R1GigabitEthernet0/0/0]ip address 192.168.1.33 28

[R1-GigabitEthernet0/0/0]quit



（c）进入虚拟接口配置虚拟地址：

[R1]int LoopBack 1

[R1-LoopBack1]ip address 192.168.1.1 28

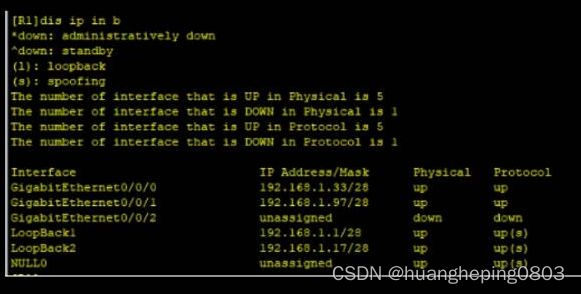

 （d）检查配置避免出错：

 其他配置重复上述操作

3.在路由表中配置静态路由：

(a)路径：AR1到AR4可以通过AR3和AR2达到负载均衡

                AR4到AR1同理

         AR2到AR3:经过AR1就行（AR4连有太多设备，不合适负载均衡）

                AR3到AR2同理

由于不能直接写AR5地址，其余设备的路由表中写一条到AR4的缺省路由

(路径：AR1-AR3-AR4   AR3-AR4    AR2-AR4)

     AR4因为与AR5直连，可以转发信息到AR5

仅针对这个拓扑，为方便起见AR5直接写一条到AR4的缺省路由，不需要其他的静态路由，数据包可以先到达AR4，再通过AR4到达其他相应到的设备。

（b）配置方法：[R1]ip routestatic 192.168.1.48 28 192.168.1.34

（c）缺省路由配置方法:[R1]ip routestatic 0.0.0.0 0 192.168.1.98

（d）AR4-AR5配置方法：

正常通信[R4]ip routestatic 5.5.5.0 24 192.168.1.194

故障时[R4]ip routestatic 5.5.5.0 24 192.168.1.210 preference 61

 (e)检查路由表（只看静态）：

[ ]display ip routing-table protocol static

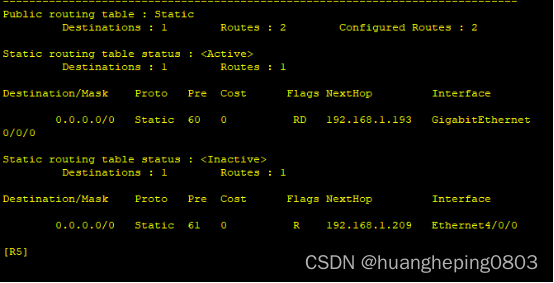

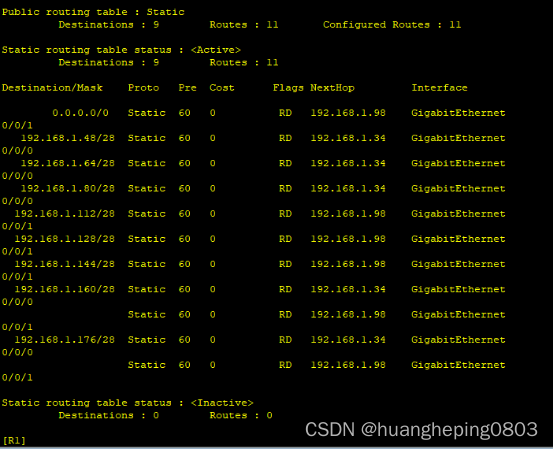

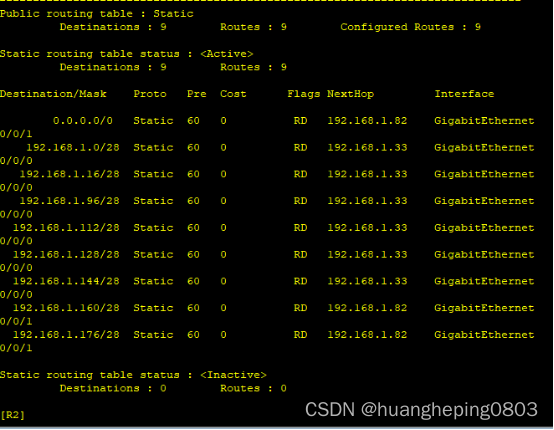

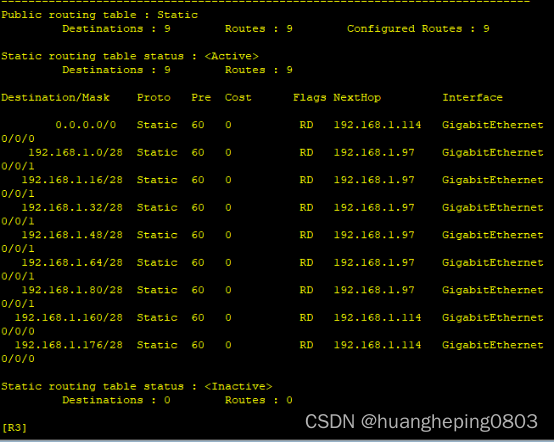

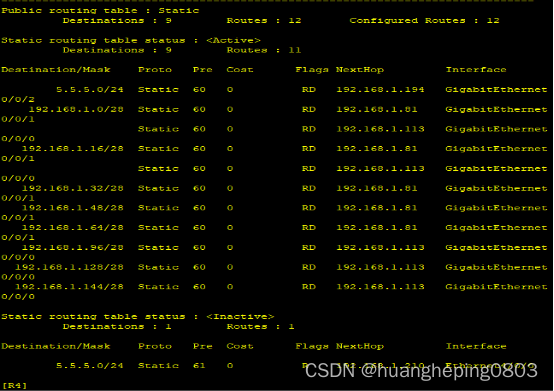

4.以下为各设备的路由表：

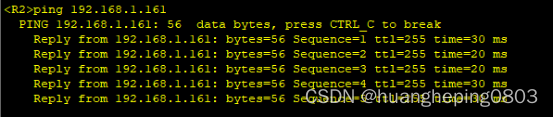

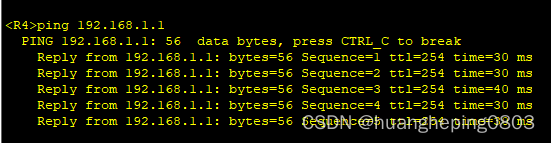

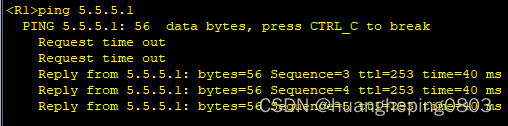

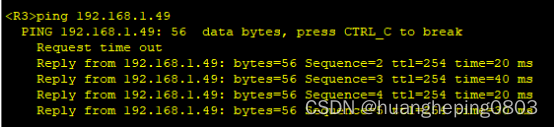

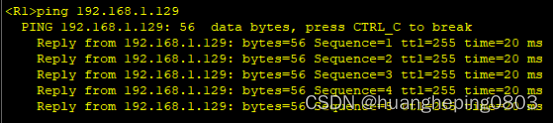

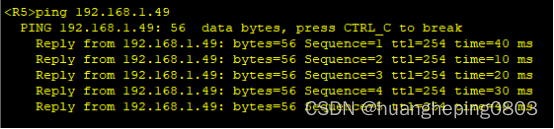

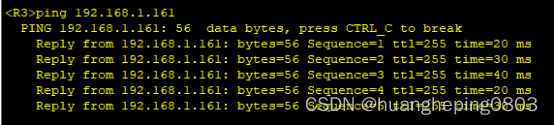

5.测试结果：



剩下的结果就不展示了，亲测全都能通网
