详解如何制作一张精美的高程渲染图

01概述

高程渲染图相信大家都会制作，但是如何制作一张精美的高程渲染图则需要注意很多细节，这里为大家介绍一下制作的方法，希望能对大家有所帮助。

ArcGIS遥感解译生态现状评价制图

02处理DEM

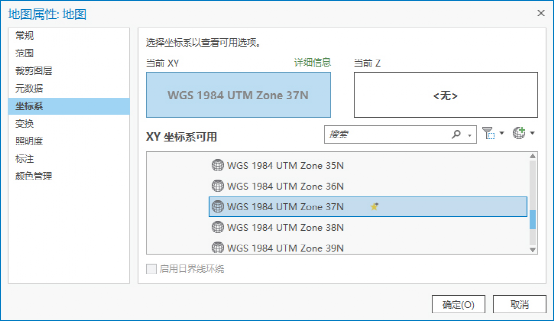

在地图属性内，修改地图坐标系为WGS 1984 UTM Zone 37N，如下图所示。

修改坐标系

（关注微信公众号“水经注GIS”，并回复“hgt”获取数据）

在栅格函数内找到统计分析，调用统计分析工具，如下图所示。

调用统计分析工具

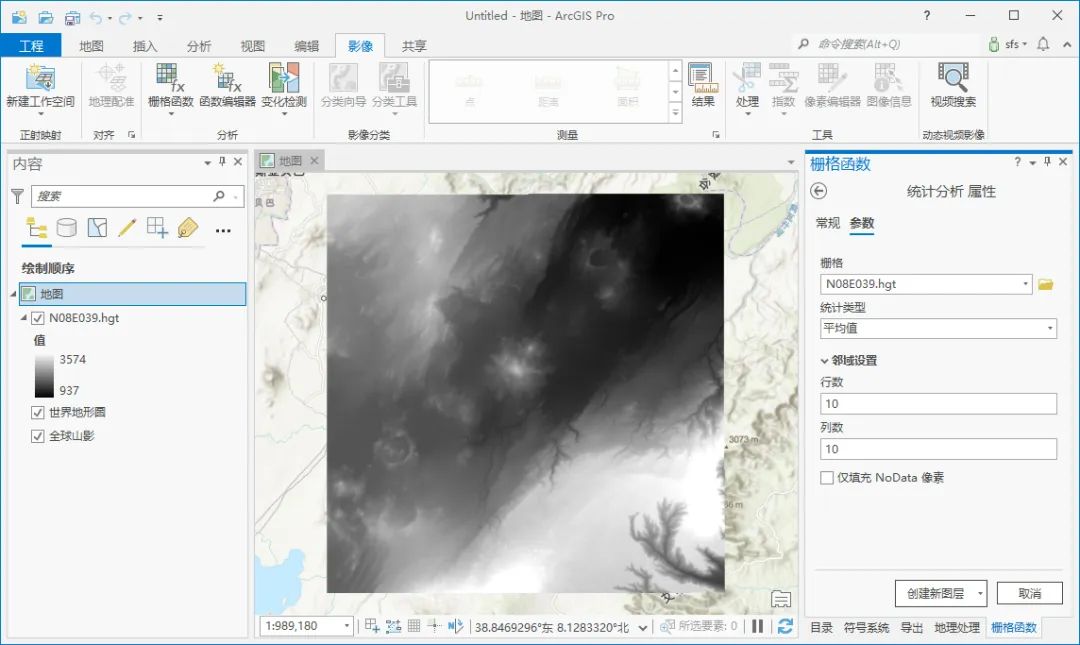

在显示的统计分析对话框内，栅格为待处理的DEM数据，统计类型选择平均值，行列数设置为10，如下图所示。

统计分析设置

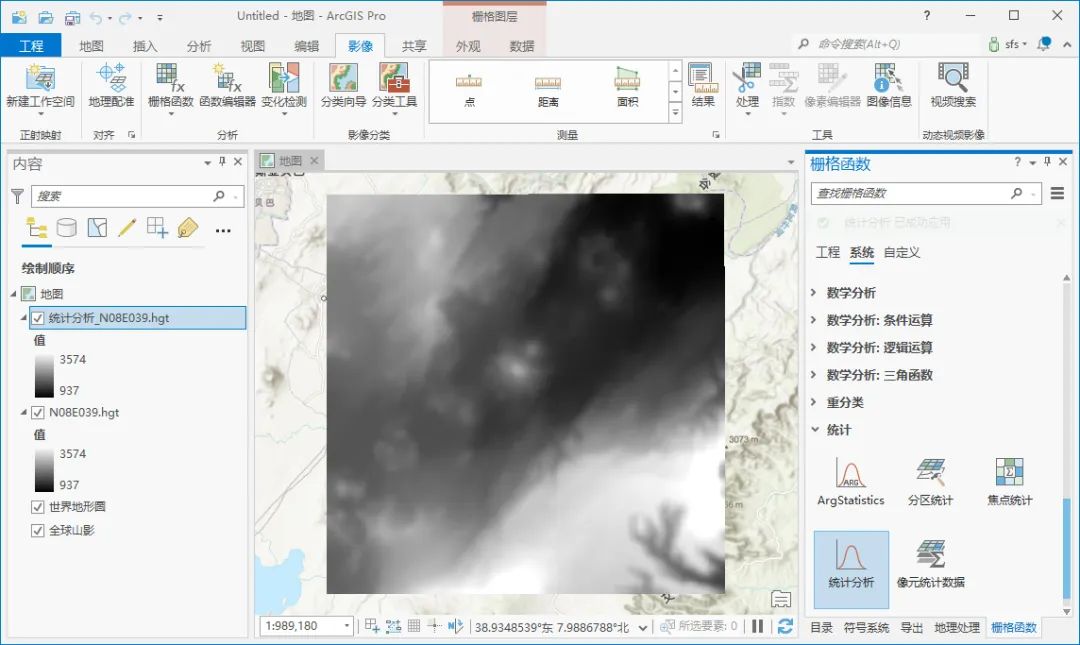

这样处理之后将DEM变得更加的模糊，处理后效果如下图所示。

处理后效果

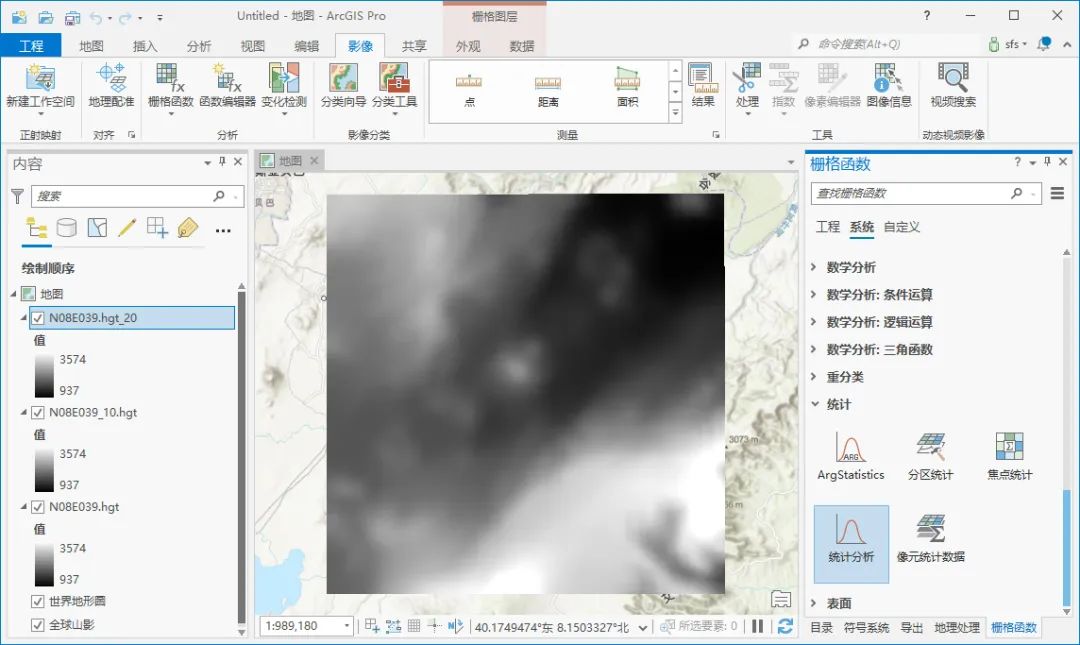

同样的方法对原始DEM数据进行再次处理，行列数设置为20，两次处理后的数据分别命名为N08E039_10和N08E039_20，如下图所示。

处理后数据

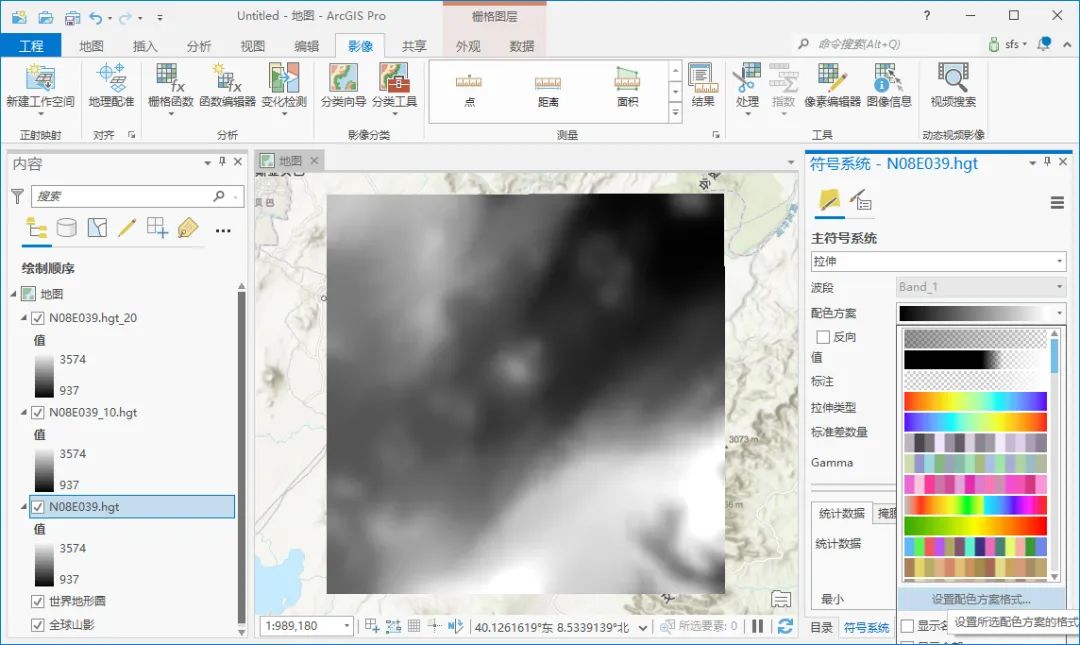

选择DEM数据，打开符号系统，点击设置配色方案格式，如下图所示。

点击设置配色方案格式

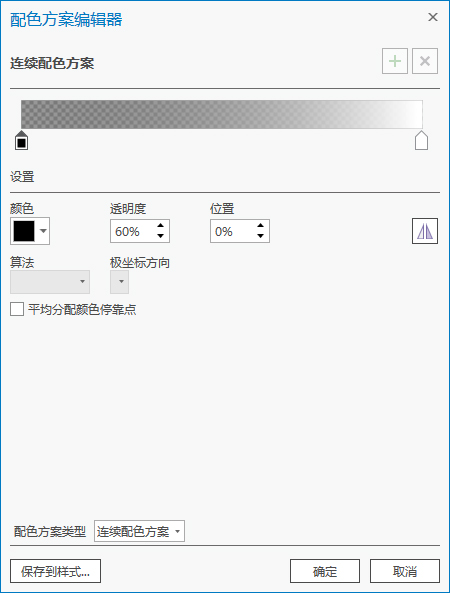

在显示的对话框内，在连续配色方案下面点击左侧的停靠点，颜色选择黑色，设置透明度为 60%，如下图所示。

设置左侧停靠点

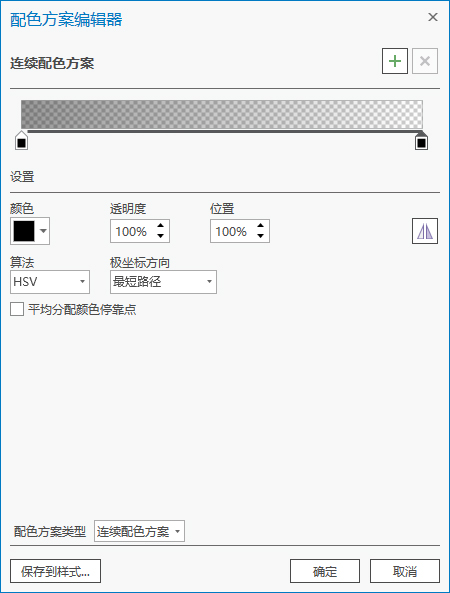

同样的方法点击右侧停靠点，颜色选择黑色，透明度设置为100%，如下图所示。

设置右侧停靠点

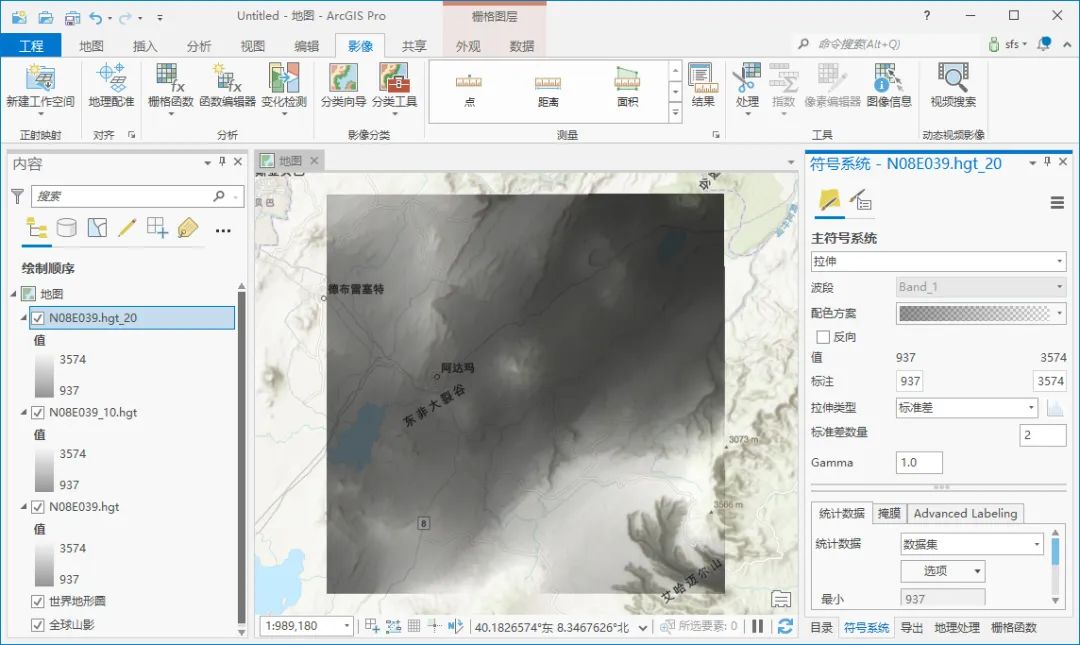

可以通过点击保存到样式按钮对修改的样式进行保存，下次直接调用，同样的方法为N08E039_10和N08E039_20设置同样的配色方案，修改后效果如下图所示。

修改后效果

03处理山体阴影

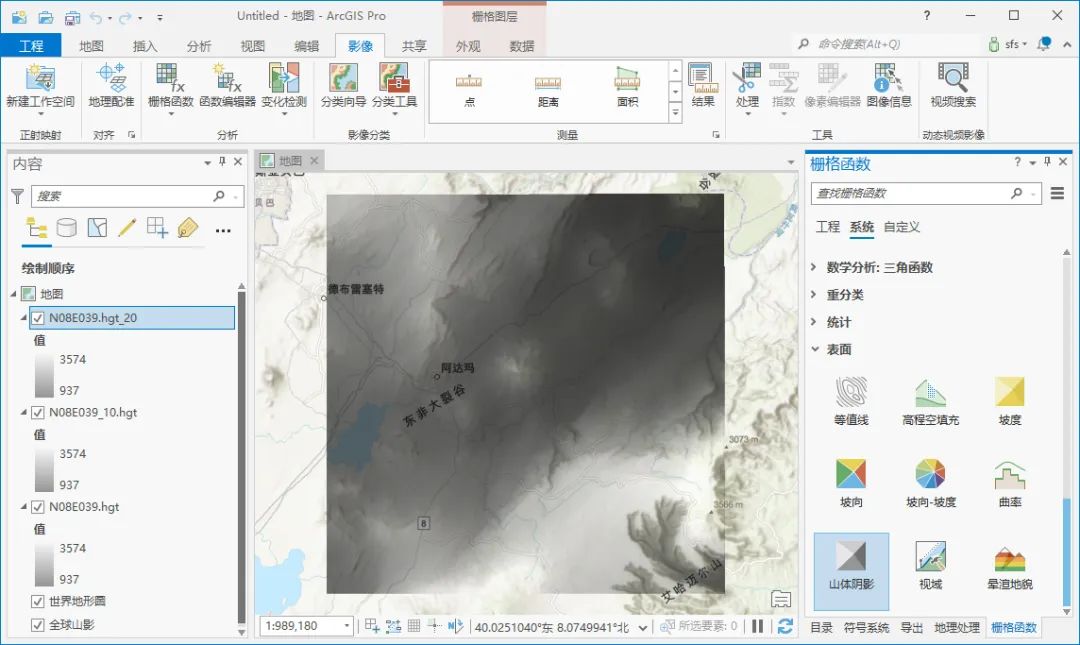

在栅格函数内找到山体阴影，调用山体阴影工具，如下图所示。

调用山体阴影工具

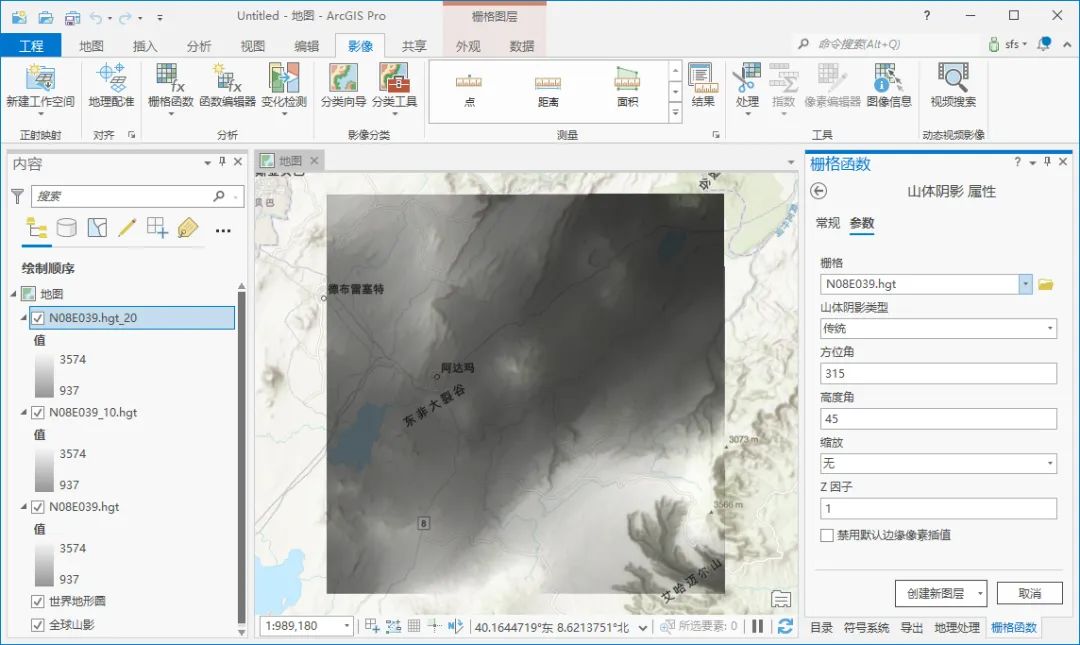

在显示的山体阴影对话框内，栅格选择高程数据，其余的参数默认，如下图所示。

山体阴影设置

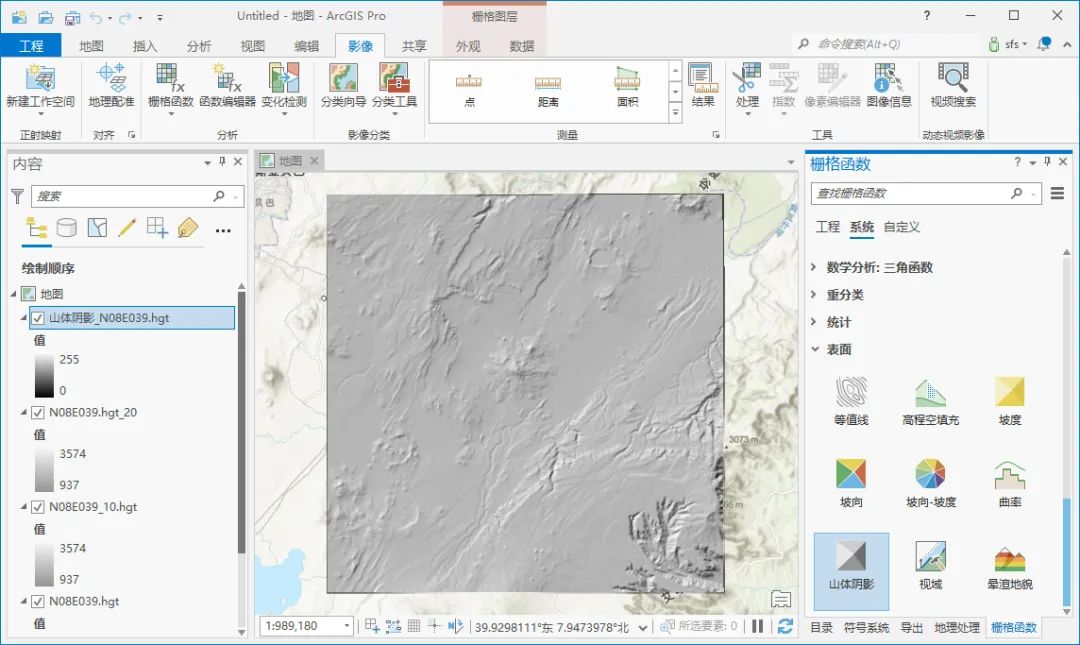

点击创建新图层按钮创建山体阴影图层，效果如下图所示。

山体阴影图层

同样的方法为N08E039_10和N08E039_20创建山体阴影图层，并修改符号系统和高程数据一样，修改后效果如下图所示。

修改后效果

04处理坡度

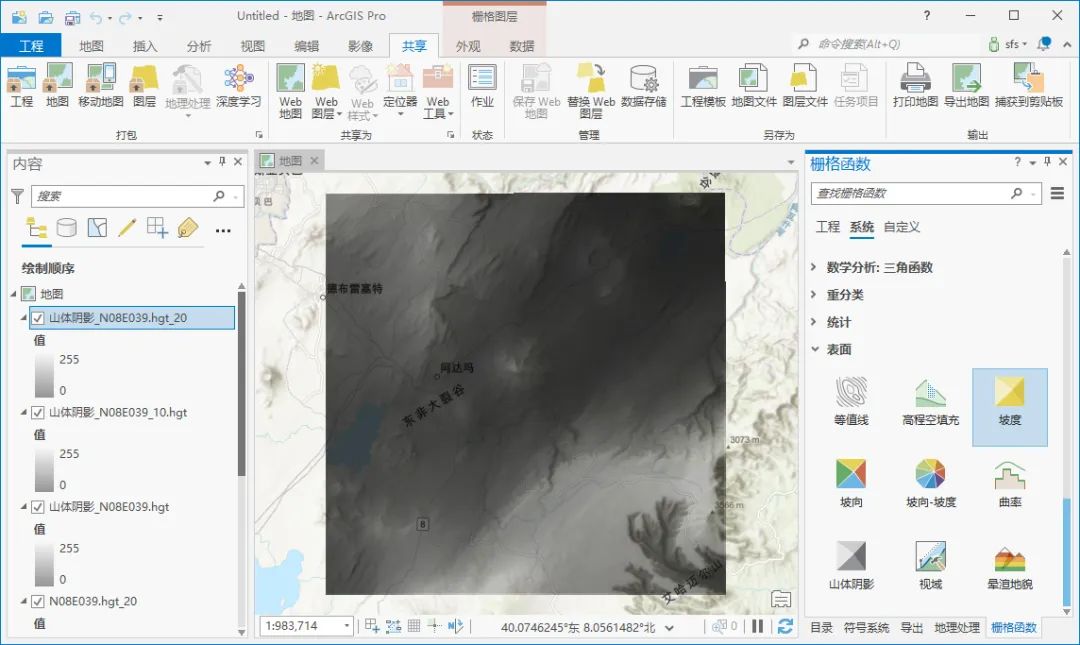

在栅格函数内找到坡度，调用坡度工具，如下图所示。

调用坡度工具

在显示的坡度对话框内，DEM选择高程数据，其余的默认，如下图所示。

坡度设置

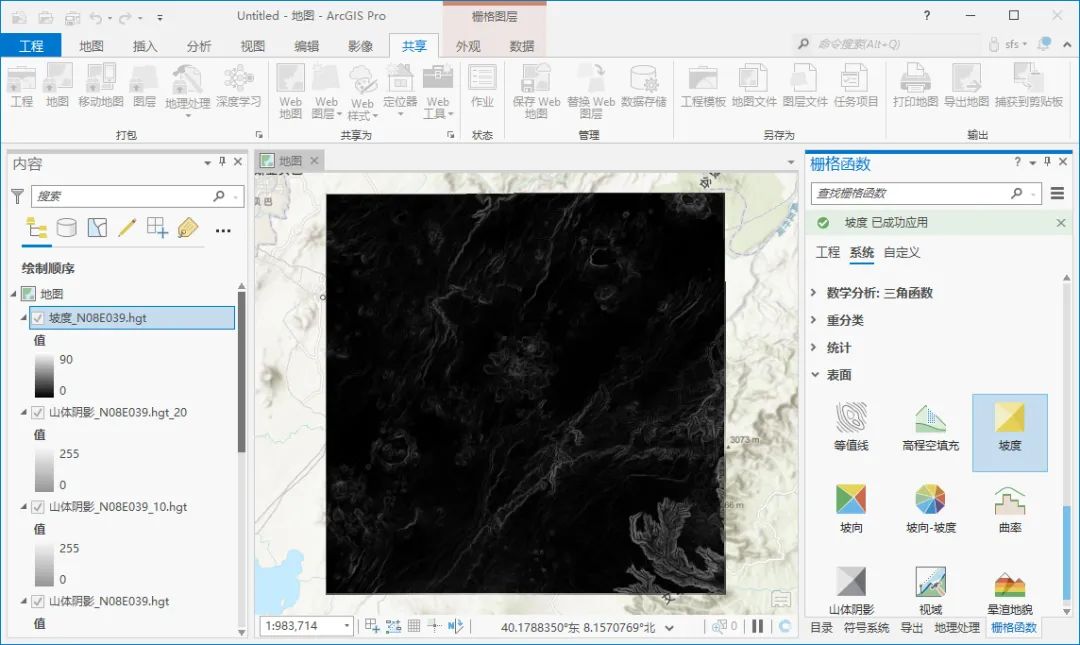

点击创建新图层按钮，可以看到坡度效果，如下图所示。

坡度效果

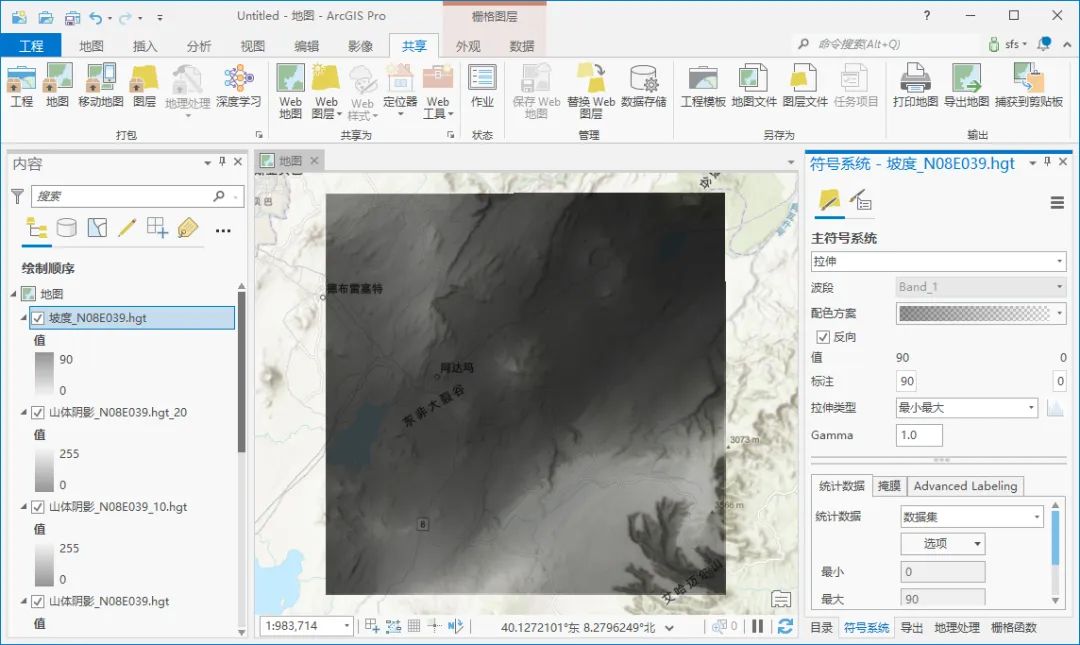

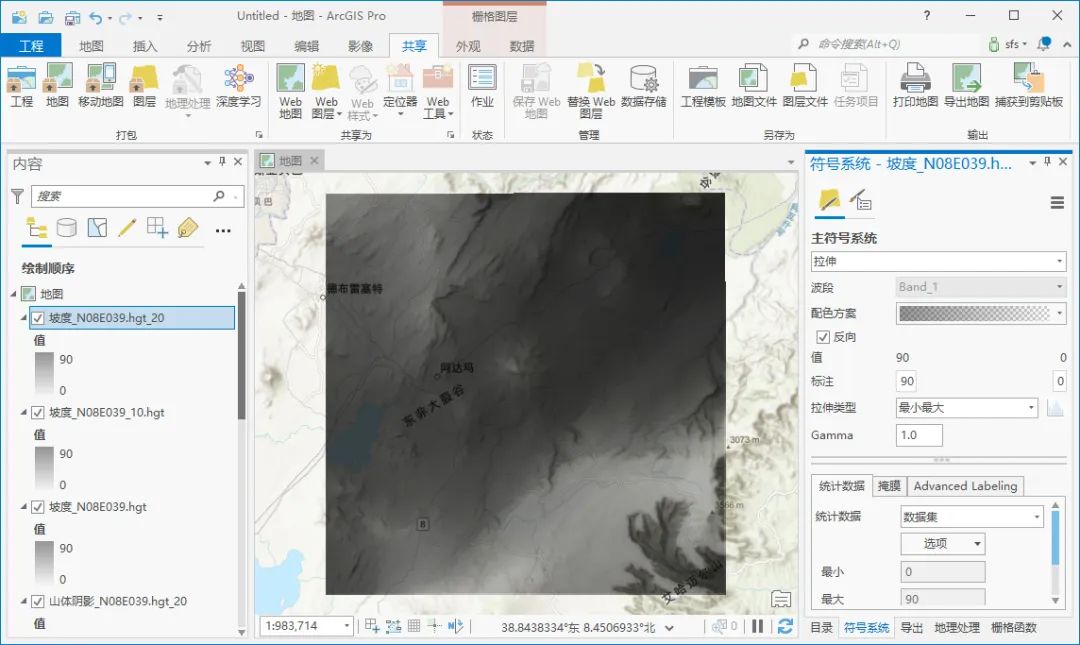

在符号系统内，设置配色方案为之前保存的方案，勾选上反向，如下图所示。

符号系统设置

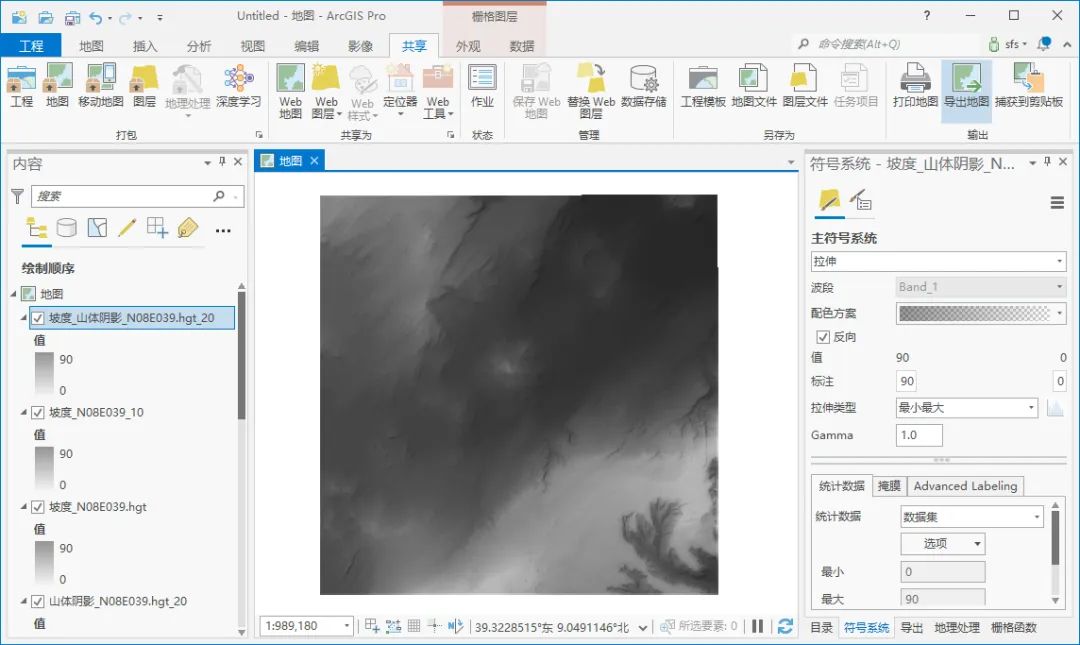

同样的方法为N08E039_10和N08E039_20得到的坡度栅格进行设置，效果如下图所示。

设置后效果

05导出地图

在菜单栏上点击共享，选择导出地图，如下图所示。

选择导出地图

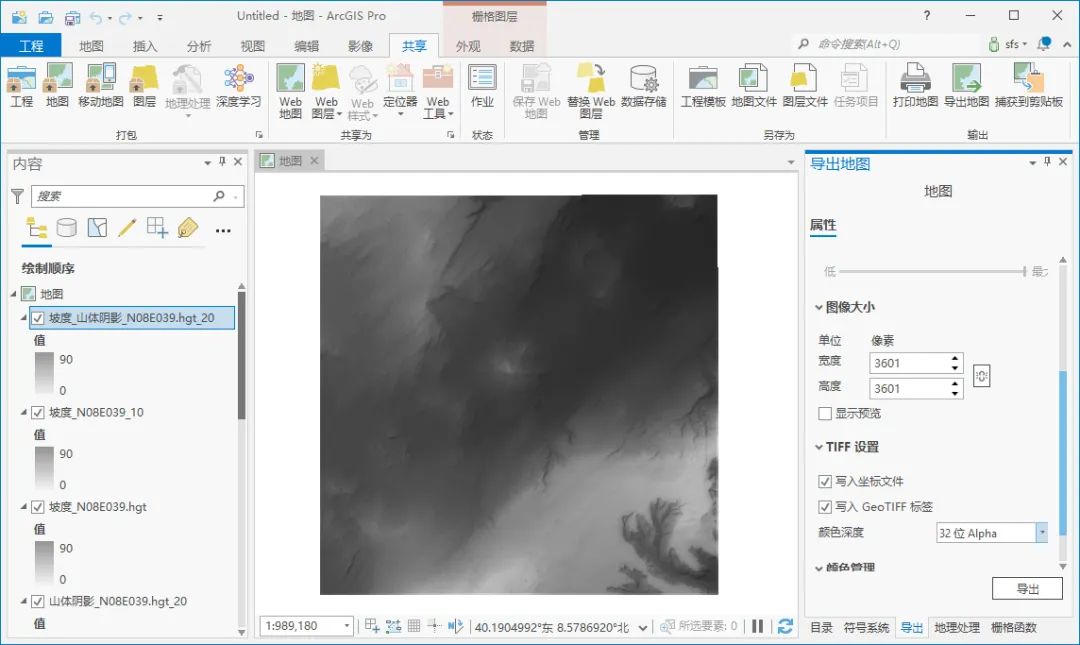

在显示的导出地图对话框内，图像长度宽度均设置为3601，颜色深度选择32位Alpha，如下图所示。

导出设置

06地图叠加

新建一个工程，将高程数据和导出的地图一起加载进来，在符号系统内修改高程配色方案，如下图所示。

修改高程渲染方式

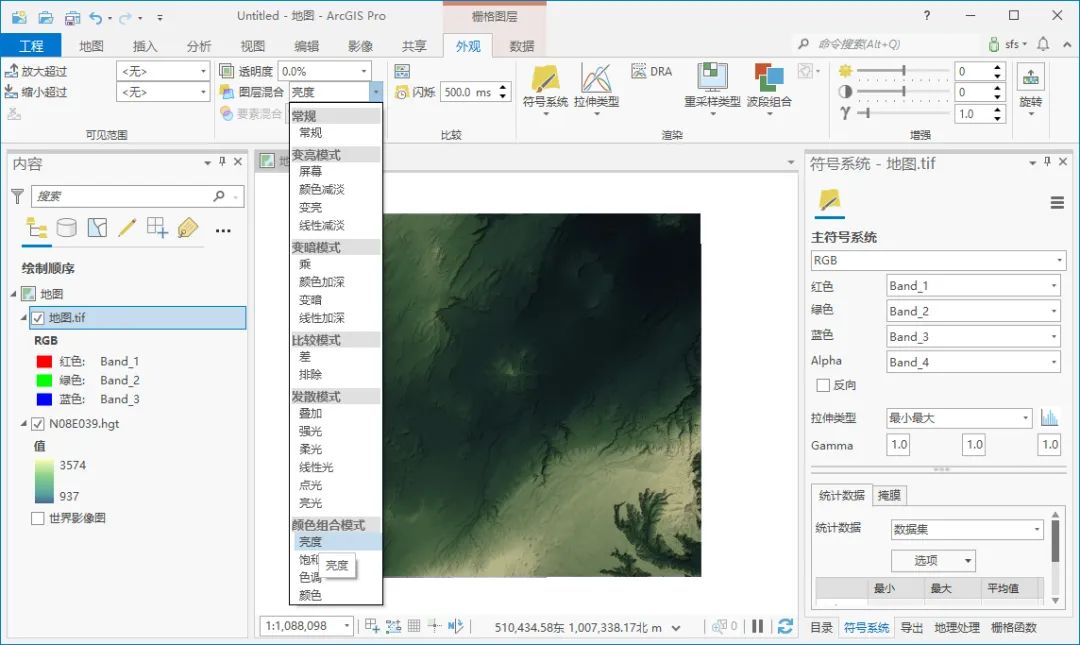

选中导出的地图，在菜单栏上点击外观，图层混合选择亮度，如下图所示。

选择亮度

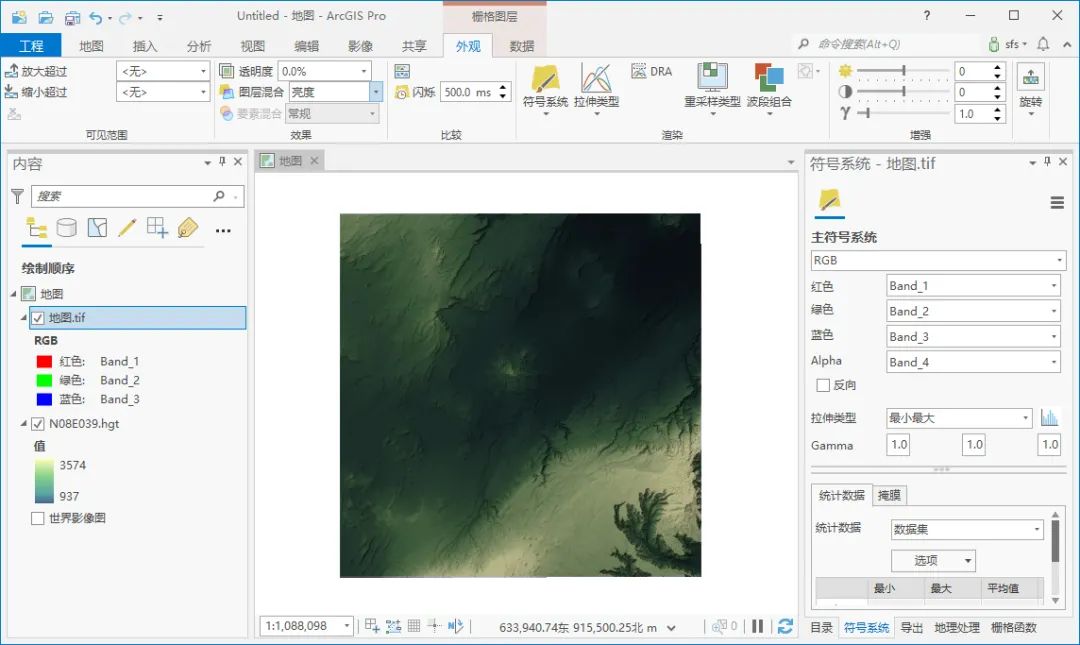

选择后可以看到叠加效果，如下图所示。

叠加效果

07结语

以上就是详解如何制作一张精美的高程渲染图的详细说明，主要包括了处理DEM、处理山体阴影、处理坡度、导出地图和地图叠加等功能。
