L2TP协议笔记2---L2TP主要协议报文分析

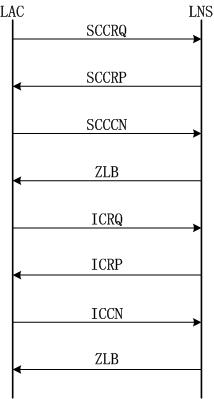

五、L2TP的Tunnel和Session建立过程



① 1(SCCRQ)Start-Control-Connection-Request

      控制链接发起请求，由LAC或LNS向对端发送，用来初始化LAC和LNS之间的tunnel，开始tunnel的建立过程。

②  2(SCCRP)Strat-Control-Connection-Reply

      表示接受了对端的连接请求，tunnel的建立过程可以继续。

③  3(SCCCN)Start-Control-Connection-Connected

       对SCRRP的回应，完成tunnel的建立。

④  ZLB

      零长度消息报文，一般为查询报文，LAC可以用Hello报文进行恢复，也可以直接丢弃。

⑤  10(ICRQ)Incoming-Call-Request

       当LAC检测到有用户拨入电话的时候，向LNS发ICRQ，请求在已建立的tunnel中建立session。

⑥  11(ICRP)Incoming-Call-Reply

      用来回应ICRQ，表示ICRQ成功，LNS也会在ICRP中标识L2TP session必要的参数。

⑦  12(ICCN)Incoming-Call-Connected

      用来回应ICRP，L2TP session建立完成。



---

六、其它主要控制消息了解

控制报文： 0(reserved)

                       1(SCCRQ)

                       2(SCCRP)

                       3(SCCCN)

                       4(STOPCCN)Stop-Control-Connection-Notification

                       由LAC或LNS发出，通知对端tunnel将要停止，控制链接将要关闭。另外，所有活动的会话都会悄悄的被清除，原因会显示在Result Code AVP中。

                       5(reserved)

                       6(HELLO)



会话报文：

                        8(OCRP)Outgoing-Call-Reply

                        9(OCCN)Outgoing-Call-Connected

                        10(ICRQ)

                        11(ICRP)

                        12(ICCN)

                        13(reserved)

                        14(CDN)Call-Disconnect-Notify

                        由LAC或LNS发出，通知对端session将要停止。



错误报告报文：15(WEN)WAN-Error-Notify



PPP链接控制报文：16(SLI)Set-Link-Info

7(OCRQ)Outgoing-Call-Request                                       LNS发向LAC用来设置PPP协商的选项，这些选项在call的生存周期中可以随时变化，因此LAC有能力在活动的PPP session上更新内部的呼叫信息和行为。



---



七、L2TP报文头格式





Type(T)：标识消息的类型，0表示是数据消息，1表示控制消息。

Length(L)：置1时，说明Length域的值是存在的，对于控制消息L位必须置1。

X bit：保留位，所有保留位均置0。

Sequence(S)：置1时，说明Ns和Nr是存在的，对于控制消息S必须置1。

Offset(O)：置1时，说明Offset Size域是存在的，对于控制消息O必须置0。

Priority(P)：只用于数据消息，对于控制消息P位置0，当数据消息此位置1时，说明该消息在本列队和传输时应得到优先处理。

Ver：必须是2，表示L2TP数据报头的版本。

Length：标识整个报文的长度(以字节为单位)。

Tunnel ID：标识L2TP控制链接，L2TP Tunnel标识符只有本地意义，一个Tunnel两端被分配的Tunnel ID可能会不同，报头中的Tunnel是指接收方的Tunnel ID，而不是发送方的。本端的Tunnel ID在创建Tunnel时分配。通过Tunnel ID AVPs和对端交换Tunnel ID信息。

Session ID：标识Tunnel中的一个session，只有本地意义，一个session两端Session ID可能不同。

Ns：标识发送数据或控制消息的序号，从0开始，以1递增，到216再从0开始。

Nr：标识下一个期望接收到的控制消息。Nr的值设置成上一个接收到的控制消息的Ns+1。这样是对上一个接收到的控制消息的确认。数据消息忽略Nr。

Offset Size：如果值存在的话，标识有效载荷数据的偏移。



---



八、 AVP介绍及其格式



1、AVP介绍

    控制消息中要携带的相关参数，使用AVP(Attribute Value Pair,属性值对)的形式来表示，使协议具有很好的扩展性。

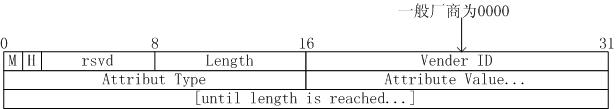

2、AVP格式



● 开始的6个bit是一个位掩码，用来描述AVP的普通属性，RFC2661定义了前2位，其余被保留。

● (M)命令位：用来控制收到不认识的AVP时必须执行的动作。如果在一个关联特殊的会话消息中M位被置为不认识的AVP，这个会话一定会被终止。如果在一个关联全部通道的消息中M位被置为不认识的AVP，整个通道包括通道内的会话一定会被终止。如果M为没有被设置，这个不认识的AVP会被忽略掉。

● (H)隐藏位：用来识别一个AVP的属性域里的隐藏数据。

● 保留位一定要置0，收到一个保留位为1的AVP，会把收到的AVP当做不认识。

---



九、部分主要AVP含义



(1)   Control Connection Management AVP

(2)   Protocol Version AVP ：标识L2TP协议的版本。

(3)   Framing Capabilities AVP ：倒数第二bit位A置1，标识支持帧异步；倒数第二bit位S置1，标识支持帧同步。

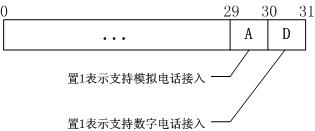

(4)   Beaer Capabilities AVP ：

(5)   Tie Breaker AVP

标识发送者希望在LAC和LNS之间只存在一个tunnel；如果LAC和LNS同时都发起了SCCRQ，那么需要选择一个单一的tunnel。接收到SCCRQ端检查自己是不是向对端发送了SCCRQ，如果已经发送了，就比较Tie Breaker值的大小，值小的继续tunnel建立，值大的必须放弃tunnel。如果两个值相等，都放弃。

(6)   Host name AVP ：标识发送端的主机名称。

(7)   Assigned Tunnel ID ：本端(发送端)分配的tunnel ID。

(8)   Receive Window Size ：

标识接收窗口的大小：如果没有发送这个AVP，对端必须假设接收窗口是4，远端在发送指定数量的控制消息后，必须等待对方确认。

(9)   Challenge ：标识发送端希望对tunnel对端进行CHAP认证。

(10) Challenge Response ：对接收到Challenge的响应。

(11) Assigned Session ID ：

本端分配的Session ID，当LAC检测到用户呼叫的时候，向LNS发送ICRQ，请求在已经

存在的tunnel中建立session链接，LAC在本端为需要建立的session分配一个session ID，这个session ID只具有本地意义。LNS接收ICRQ后回应ICRP，在ICRP中也包含了LNS为这个session分配的一个具有本地意义的session ID。通过ICRQ和ICRP，本地就可以获得对端为这条session分配的session ID了。

注意：在L2TP包头中的session ID是指对端对session分配的session ID。

(12)Minimum BPS ：标识呼叫链接可接受的最低的连接速率。

(13)Maximum BPS ：标识呼叫链接可接受的最高的连接速率。

(14)Bearer Type ：标识呼叫连接的是模拟信道还是数字信道。

(15)Framing Type ：标识支持帧同步还是帧异步，如果A和S都置位说明都支持或者是不清除。

(16)Called Number ：被呼叫方的电话号码。

(17)Calling Number ：呼叫方的电话号码。

(18)Rx Connect Speed ：LAC的接收速率，可能和发送速率是不对称的。

(19)Private Group ID ：LAC用来标识客户属于某个特定的组织。
