本文总结了STM32H750使用FMC初始化SDRAM的过程，包括通过STM32CUBEMX配置FMC，理解SDRAM的延时参数和模式寄存器，详细介绍了SDRAM结构体初始化和GPIO设置。初始化流程中，通过HAL库函数发送命令进行SDRAM配置。在实际应用中，SDRAM时序参数的配置至关重要，不正确的参数可能导致LCD显示异常，需要根据需求调整HAL库的限制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32H750_FMC_SDRAM

使用STM32CUBEMX 初始化FMC部分，

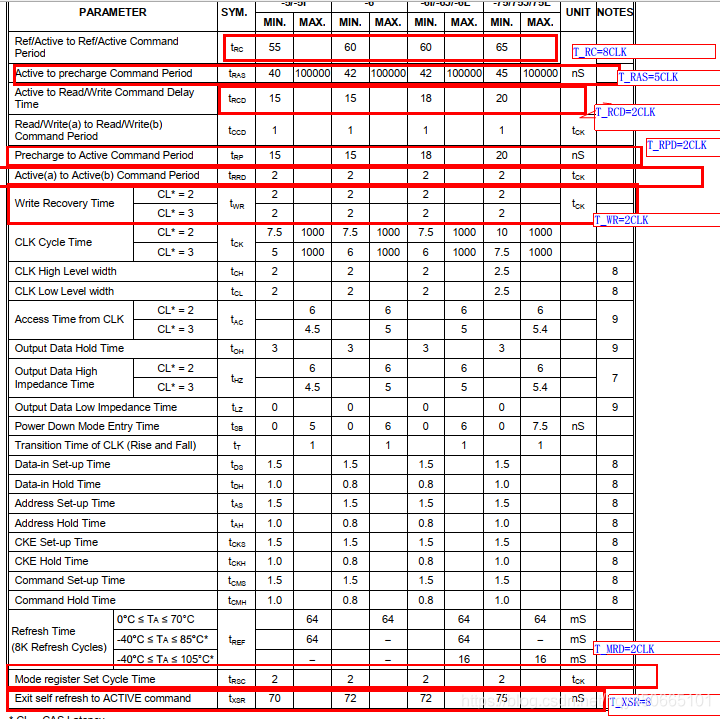

SDRAM 关于延时部分参数
在这里插入图片描述

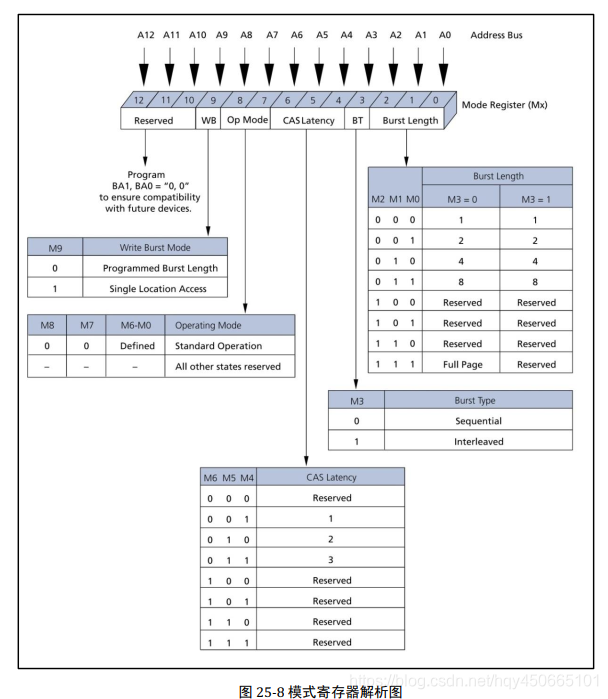

模式寄存器

#define SDRAM_MODEREG_BURST_LENGTH_1             ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_LENGTH_2             ((uint16_t)0x0001)
#define SDRAM_MODEREG_BURST_LENGTH_4             ((uint16_t)0x0002)
#define SDRAM_MODEREG_BURST_LENGTH_8             ((uint16_t)0x0004)
#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL      ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED     ((uint16_t)0x0008)
#define SDRAM_MODEREG_CAS_LATENCY_2              ((uint16_t)0x0020)
#define SDRAM_MODEREG_CAS_LATENCY_3              ((uint16_t)0x0030)
#define SDRAM_MODEREG_OPERATING_MODE_STANDARD    ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE     ((uint16_t)0x0200)

在这里插入图片描述
关于FMC MODE部分在H750参考手册中可以找到
FMC_SDRAM_Command_Mode FMC SDRAM Command Mode

#define FMC_SDRAM_CMD_NORMAL_MODE             ((uint32_t)0x00000000U)
#define FMC_SDRAM_CMD_CLK_ENABLE              (
