3.6 HTTP/2牛逼在哪？

HTTP/1.1协议的性能问题

了解HTTP1.1协议存在的问题，HTTP/2协议把这些性能问题逐个攻破。
现在的站点相比以前变化太多，比如：

• 消息的大小变大了，从几KB大小的消息，到几MB大小的消息
• 页面资源变多了，从每个页面不到10个资源到每页超100多个资源
• 内容形式变多样了，从单纯的文本内容到图片、视频、音频等内容
• 实时性要求变高了，对页面的实时性要求的应用越来越多

上述变化带来的最大性能问题就是HTTP/1.1的高延迟，延迟高必然影响的就是用户体验，主要原因如下：

• 延迟难以下降。虽然现在网络的带宽相比以前变多了，但是延迟降到一定幅度后，就很难再下降了，到达延迟的下限。
• 并发连接有限。谷歌浏览器最大并发连接数是6个，而且每一个连接都要经过TCP和TLS握手耗时，以及TCP慢启动过程给流量带来的影响。
• 对头阻塞问题。同一个连接只能在完成一个HTTP事务（请求和响应）后，才能处理下一个事务；
• HTTP头部巨大且重复。由于HTTP协议是无状态的，每一个请求都得携带HTTP头部，特别是对于携带Cookie的头部，而Cookie的大小通常很大。
• 不支持服务器推送消息。因此当客户需要获取通知时，只能通过定时器不断地拉取消息，这无疑浪费大量带宽和服务器资源。

HTTP/1.1常见优化手段：

• 将多张小图合并成一张大图供浏览器JavaScript来切割使用，这样可以将多个请求合并成一个请求，但是带来了新的问题，当某张小图片更新了，那么需要重新请求大图片，浪费了大量地网络带宽；
• 将图片的二进制数据通过Base64编码后，把编码数据嵌入到HTML或CSS文件中，以此来减少网络请求次数
• 将多个体积较小的JavaScript文件使用Webpack等工具打包成一个体积更大的JavaScript文件，以一个请求替代很多个请求，但是，当某个js文件变化了，需要重新请求同一个包里的所有js文件
• 将同一个页面的资源分散到不同域名，提升并发连接上限，因为浏览器通常对同一个域名的HTTP连接最大只能是6个。

上述手段都是对HTTP/1.1协议的外部优化，而一些关键的地方无法优化，如请求-响应模型，头部巨大且重复，并发连接耗时，服务器不能主动推送等，要改变这些必须重新设计HTTP协议，于是有了HTTP/2。

兼容HTTP/1.1

• HTTP/2没有在URL里引入新的协议名，仍然用[http://]表示明文协议，用[https://]表示加密协议，于是只需要浏览器和服务器在背后自动升级协议，用户意识不到协议的升级，很好地实现了协议地平滑升级。
• 只在应用层做了改变，还是基于TCP协议传输，应用层方面保持了功能上地兼容，HTTP/2把HTTP分解成了语义和语法两个部分，语义层不做改动，与HTTP/1.1完全一致，比如请求方法，状态码，头字段等规则保留不变。但是，HTTP/2在语法层面做了很多改造，基本改变了HTTP报文地传输格式。

头部压缩

HTTP协议地报文是由[Header+Body]构成的，对于Body部分，HTTP/1.1协议可以使用头字段[Content-Encoding]指定Body的压缩方式，比如gzip压缩，这样可以节约带宽，但报文的另外一部分Header，没有针对它的优化手段。
HTTP/1.1报文中Header部分存在的问题:

• 含很多固定的字段，比如Cookie、user Agent、Accept等，这些字段加起来高达几百字节甚至上千字节，所以有必要压缩。
• 大量的请求和响应的报文里有很多字段值都是重复的，会使得大量带宽被这些冗余的数据占用，所以有必要避免重复性；
• 字段是ASCII编码的，虽然易于人类观察，但效率低，所以有必要改成二进制编码

HTTP/2对Header部分做了大改造，解决上述问题。
HTTP/2没使用常见的gzip压缩方式来压缩头部，而是开发了HPACK算法，HPACK算法主要包含：

• 静态字典
• 动态字典
• Huffman编码（压缩算法）

客户端和服务端都会建立和维护字典，用长度较小的索引号表示重复的字符串，再用Huffman编码压缩数据，可达到50%-90%的高压缩率。

静态表编码

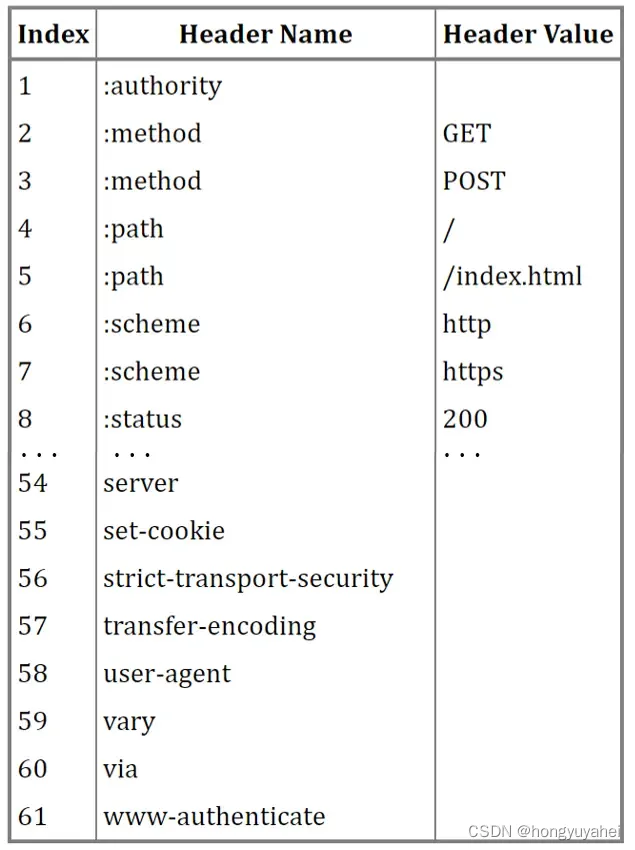

HTTP/2为高频出现在头部的字符串和字段建立一张静态表，它是写入到HTTP/2框架里的，不会变化的，静态表里共有61组。

表中Index表示索引(Key），Header Value表示索引对应的Value，Header Name表示字段的名字，比如Index为2代表GET，Index为8代表状态码200.
表中有的Index没有对应的Header Value，这是因为这些Value并不是固定的而是变化的，这些Value都会经过Huffman编码后，才会发送出来。
举个栗子，下面这个server头部字段，在HTTP/1.1的形式如下：

server:nghttpx\r\n

算上冒号空格和末尾\r\n，共占用了17字节，而使用静态表和Huffman编码，可以将它压缩成8字节，压缩率大概47%。

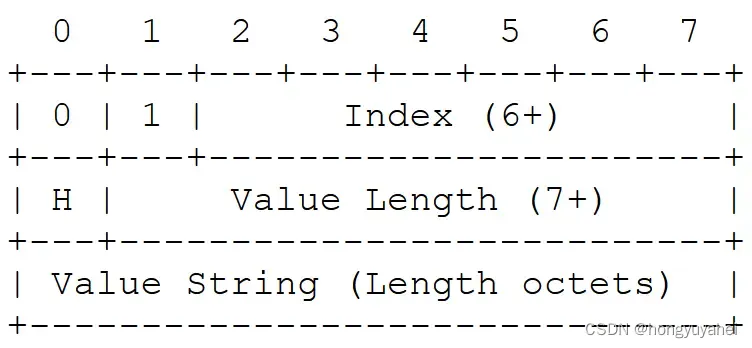

根据RFC7541规范，如果头部字段属于静态表范围，并且Value是变化的，那么它的HTTP/2头部前2位固定为01，整个头部格式如下：

HTTP/2头部由于基于二进制编码，就不需要冒号空格和末尾的\r\n作为分隔符，于是改用表示字符串长度(Value)来分割Index和Value.
首先，从静态表中能查到server头部字段的Index为54，二进制110110,再加上固定01，头部格式的第一个字节就是01110110.
然后，第二个字节的首个比特位表示Value是否经过Huffman编码，剩余7位表示Value的长度，10000110，首位比特位1代表Value字符串是经过Huffman编码的，经过Huffman编码的Value长度为6.
最后，字符串nghttpx经过Huffman编码后压缩成了6个字节，Huffman编码的原理是将高频出现的信息用较短的编码表示，从而缩减字符串长度。

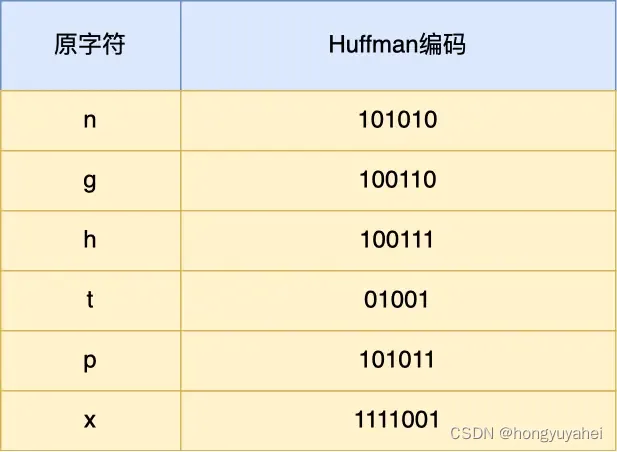

在统计大量的HTTP头部后，HTTP/2根据出现频率将ASCII码编码为Huffman编码表，可以在RFC7541文档找到这张静态Huffman表，字符串nghttpx中每个字符对应的Huffman编码如下图：

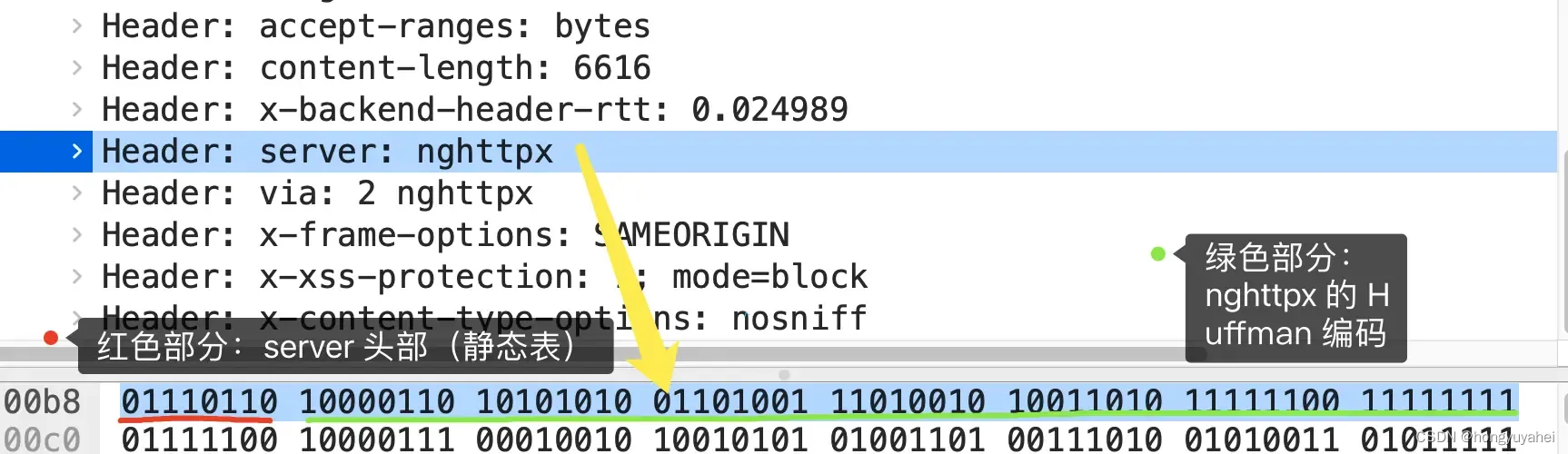

通过查表，字符串nghttpx的Huffman编码如下所示，共6个字节，最后7位是补位的。

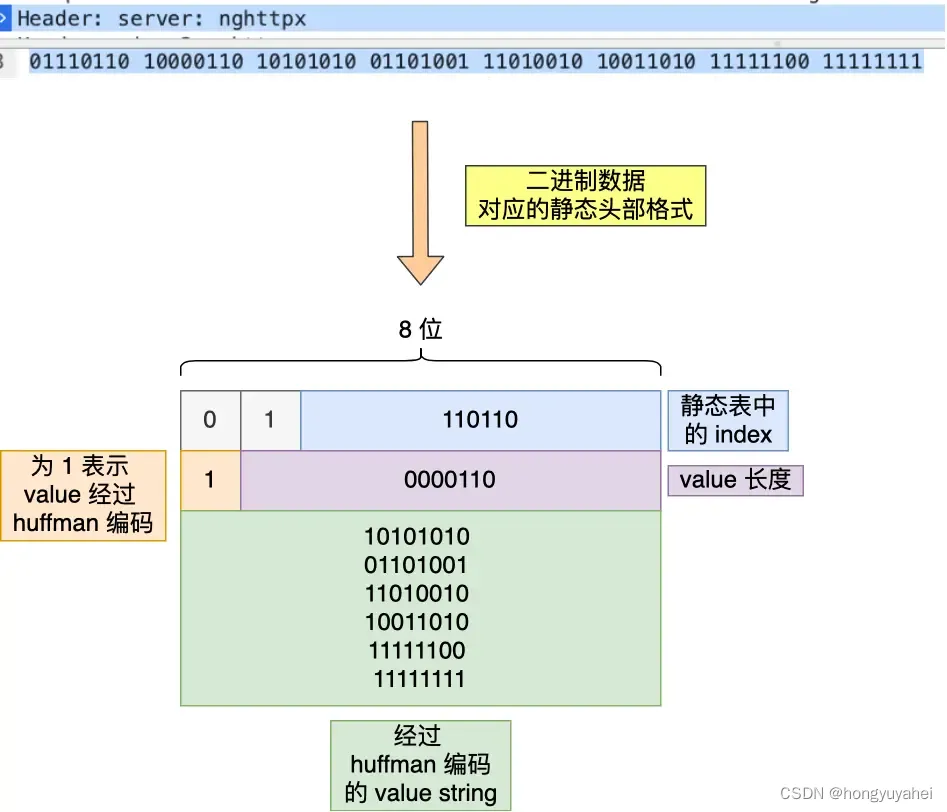

最终，server头部的二进制数据对应的静态头部格式如下：

动态表编码

静态表只包含61种高频出现在头部的字符串，不在静态表范围的头部字符串就要自行构建动态表，它的Index从62起步，会在编码解码的时候随时更新。
比如，第一次发送时头部中的[User-Agent]字段数据有上百个字节，经过Huffman编码发送出去后，客户端和服务器双方都会更新自己的动态表，添加一个新的Index号62，那么在下一次发送的时候，就不用重复发这个字段的数据了，只用发1个字节的Index号就好了，因为双方都可以根据自己的动态表获取到字段的数据。
动态表生效的前提：==必须同一个连接上，重复传输完全相同的HTTP头部。==如果消息字段在1个连接只发送1次，或者重复传输时，字段总是略有变化，动态表就无法被充分利用了。
因此，随着同一HTTP/2连接上发送的报文越来越多，客户端和服务端双方的字典积累越来越多，理论上最终每个头部字段都会变成1个字节的Index，避免了大量的冗余数据的传输，大大节约了带宽。
但是，动态表越大，占用的内存就越大。若占用了太多内存，会影响服务器性能，因此Web服务器都会提供类似http2_max_requests的配置，用于限制一个连接上能够传输的请求数量，避免动态表无限增大，请求数量达到上限后，就会关闭HTTP/2连接来释放内存。
综上，HTTP/2头部的编码通过静态表、动态表、Huffman编码共同完成的。

二进制帧

HTTP/2厉害的地方在于将HTTP/1的文本格式改成二进制格式传输数据，极大提高了HTTP传输效率，而且二进制数据使用位运算能高效解析。

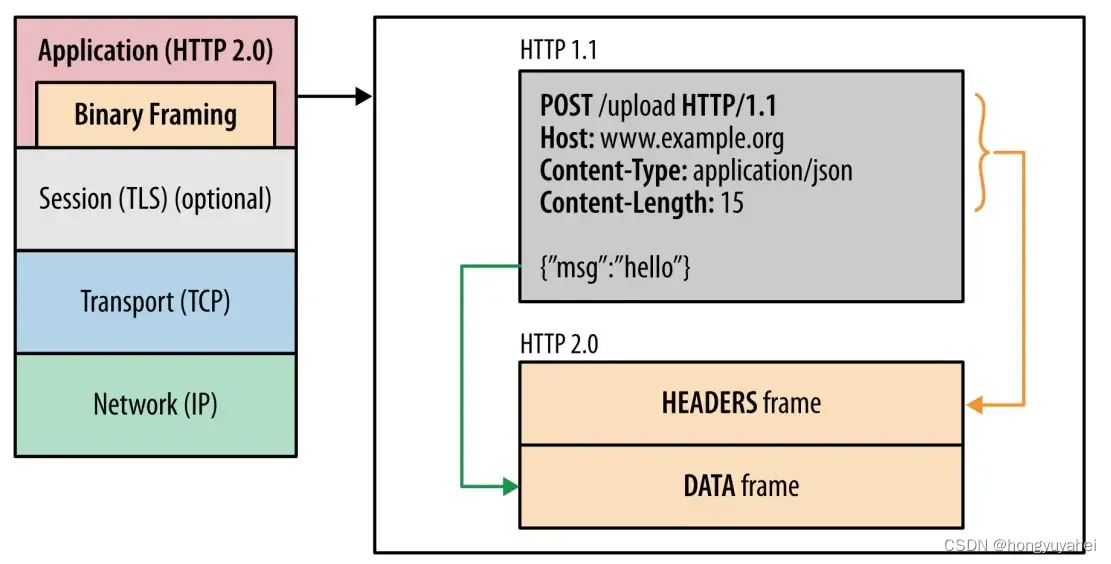

HTTP/1.1与HTTP/2的区别如下图：

HTTP/2把响应报文划分成了两类帧（Frame），HEADERS(首部)和DATA(消息)。一条HTTP响应，划分成了两类帧来传输，并且采用二进制编码。
比如状态码200，在HTTP/1.1是用’2’,‘0’,'0’三个字符来表示（二进制：00110010 00110000 00110000），共用3个字节。
在HTTP/2对于状态码200的二进制编码是10001000，只用了1个字节就能表示，相比于HTTP/1,1节省了2个字节。

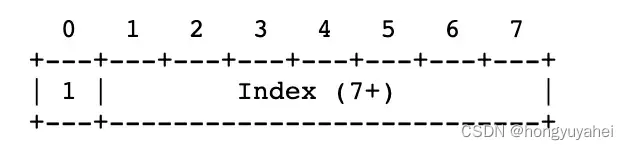

Header::status:200 OK的编码内容为：10001000的表达含义：

• 最前面的1标识该Header是静态表中已经存在的KV.
• 静态表中，status:200 OK的编码是8，即1000

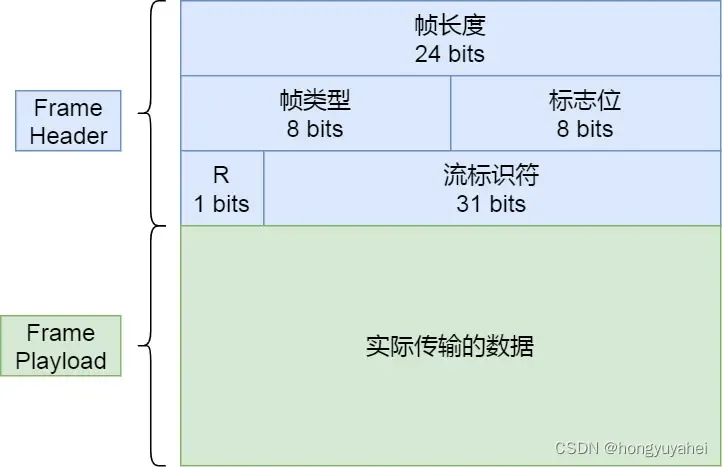

HTTP/2二进制帧的结构如图：

帧头（Frame Header）很小，只有9个字节，帧开头的前3个字节表示帧数据（Frame Playload）的长度。

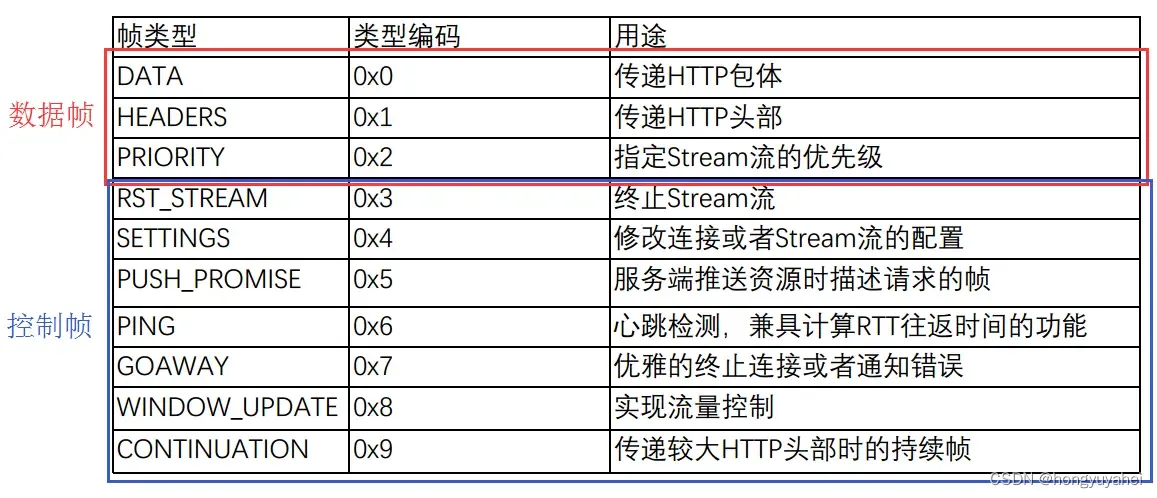

帧长度后面一个字节表示帧的类型，HTTP/2总共定义了10种类型的帧，一般分为数据帧和控制帧，如下表格：

帧类型后面的一个字节是标志位，可以保存8个标志位，用于携带简单的控制信息，比如：

• END_HEADERS表示头数据结束标志，相当于HTTP/1里头后的空行（\r\n）
• END_Stream表示单方向数据发送结束，后续不会再有数据帧
• PRIORITY表示流的优先级

帧头的最后4个字节是流标识符（Stream ID）,但最高位被保留不用，只有31位可以使用，因此流标识符的最大值是2^31，大约21亿，它的作用是用来标识该Frame属于哪个Stream，接收方可以根据这个信息从乱序的帧里找到相同Stream ID的帧，从而有序组装消息。
最后就是帧数据，它存放的是通过HPACK算法压缩过的HTTP头部的包体。

并发传输

HTTP/1.1的实现是基于请求-响应模型的。同一个连接中，HTTP完成一个事务（请求与响应），才能处理下一个事务。在发出请求等待响应的过程中，是没有办法做其他事情的，如果响应迟迟不来，那么后续的请求是无法发送的，造成对头阻塞。
HTTP/2，通过Stream设计，多个Stream复用一条TCP连接，达到并发的效果，解决了HTTP/1.1对头阻塞的问题，提高HTTP传输的吞吐量。

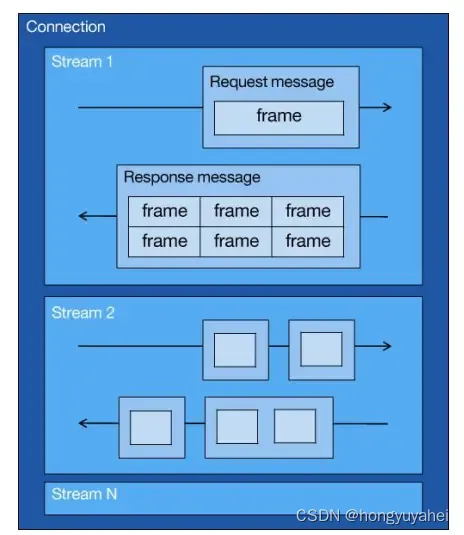

HTTP/2中的Stream、Message、Frame概念：

• 1个TCP连接包含一个或者多个Stream，Stream是HTTP/2并发的关键技术
• Stream里可以包含1个或多个Message,Message对应HTTP/1中的请求或响应，由HTTP头部和包体构成。
• Message里包含一条或者多个Frame，Frame是HTTP/2最小单位，以二进制压缩格式存放HTTP/1中的内容（头部和包体）

结论：多个Stream跑在一条TCP连接，同一个HTTP请求与请求是跑在同一个Stream中，HTTP消息可以由多个Frame构成，一个Frame可以由多个TCP报文构成。
在HTTP/2连接上，不同Stream的帧是可以乱序发送的（因此可以并发不同的Stream），因为每个帧的头部会携带Stram ID信息，所以接收端通过Stream ID有序组装成HTTP消息，而同一Stream内部的帧必须是严格有序的。

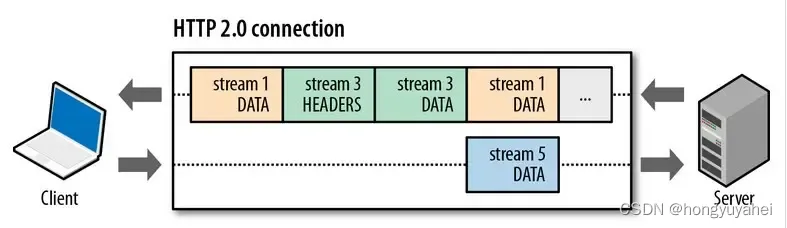

上图中，服务器并行交错地发送了两个响应：Stream1和Stream 3，这两个Stream都是跑在一个TCP连接上，客户端收到后，会根据相同的Stream ID有序组装成HTTP信息。
客户端和服务端双方都可以建立Stream，因为服务器可以主动推送资源给客户端，客户端建立的Stream必须是奇数号，而服务器建立的Stream必须是偶数号。

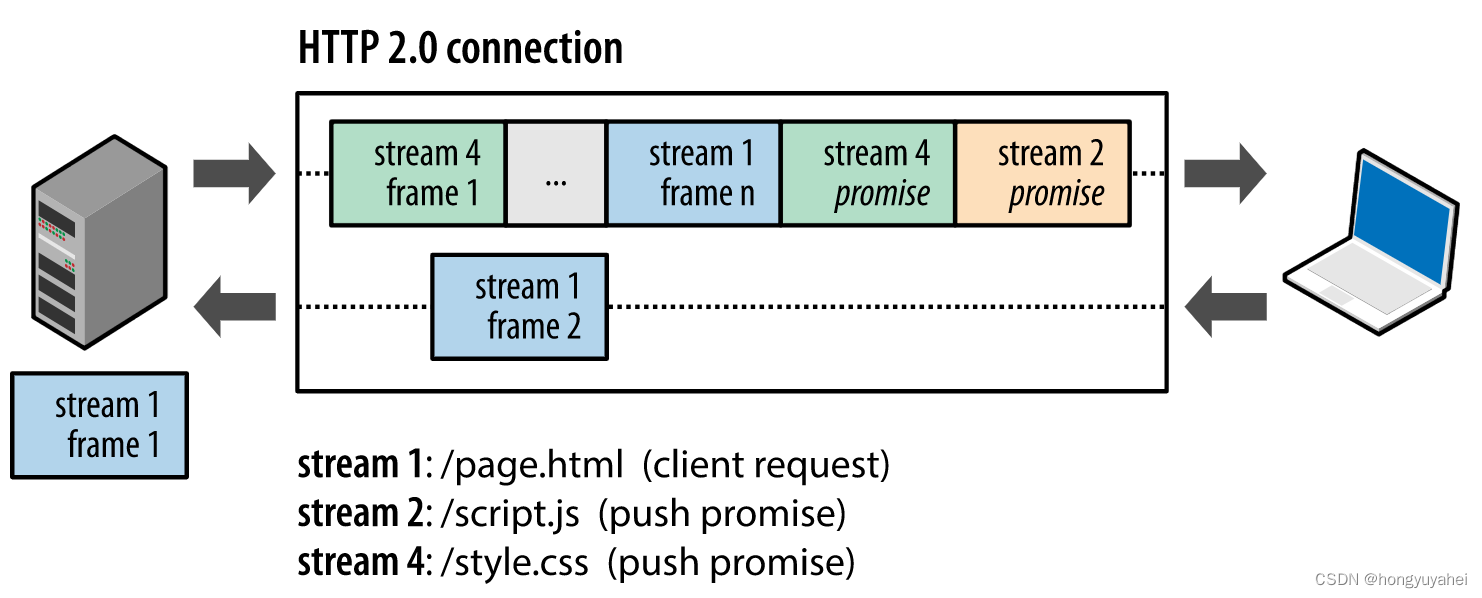

上图中，Stream1是客户端向服务端请求的资源，属于客户端建立的Stream,所以该Stream的ID是奇数（1）；Stream2和4都是服务端主动向客户端推送的资源，属于服务端建立的Stream，所以这两个Stream的ID是偶数（2和4）.

同一个连接中的Stream ID是不能复用的，只能顺序递增，所以当Stram ID耗尽时，需要发一个控制帧GOAWAY，用来关闭TCP连接。
在Nginx中，可以通过http2_max_concurrent_Streams配置来设置Stream的上限，默认是128个。
HTTP/2通过Stream实现并发，比HTTP/1.1通过TCP连接实现并发要厉害很多。当HTTP/2实现100个并发Stream时，只需要建立一次TCP连接，而HTTP/1.1需要建立100个TCP连接，每个TCP连接都要TCP握手、慢启动以及TLS握手过程，这些都是很耗时的。
HTTP/2还可以对每个Stream设置不同优先级，帧头中的标志位可以设置优先级，比如客户端访问HTML\CSS和图片资源时，希望服务器先传递HTML/CSS，再传图片，那么就可以通过设置Stream的优先级来实现，以此提高用户体验。

服务器主动推送资源

HTTP/1.1不支持服务器主动推送资源给客户端，都是由客户端向服务器发起请求后，才能获取收到服务器响应的资源。

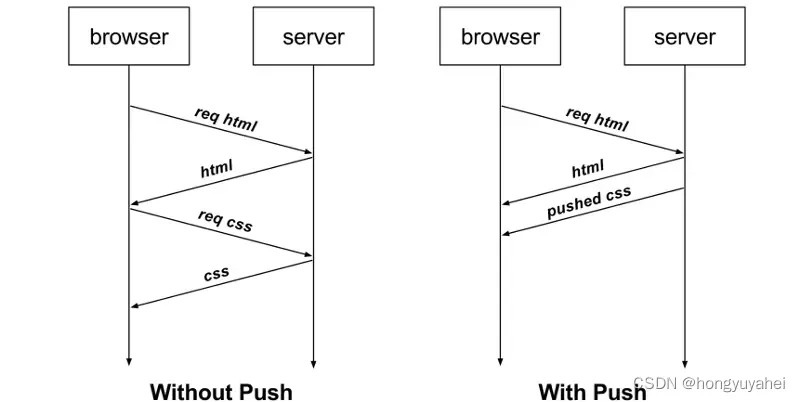

举个栗子，客户端通过HTTP/1.1请求从服务端获取到了HTML文件，而HTML可能还需要依赖CSS来渲染页面，这时客户端还要再发起获取CSS文件的请求，需要两次消息往返，如下图左边部分。

上图右边部分，在HTTP/2中，客户端在访问HTML时，服务器主动推送CSS文件，减少了消息传递的次数。
在Ngnix中，如果你希望客户端访问/test.html时，服务器直接推送/test.css，那么可以配置：

location /test.html{
   http2_push/test.css;
}

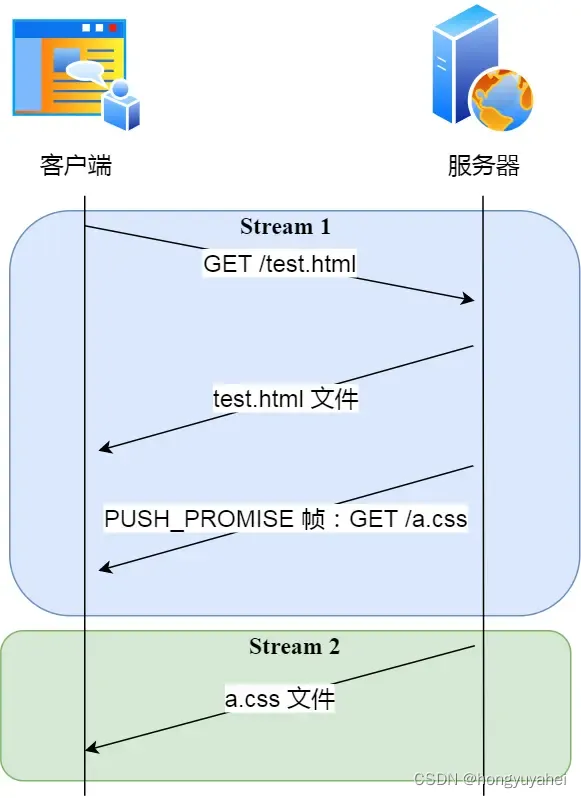

HTTP/2推送的实现：客户端发起的请求，必须使用奇数号Stream，服务器主动的推送，使用偶数号Stream。服务器在推送资源时，会通过PUSH_PROMISE帧传输HTTP头部，并通过帧中的Promised Stream ID字段告知客户端，接下来会在哪个偶数号Stram中发送包体。

上图中，在Stream1中通知客户端CSS资源即将到来，然后在Stream 2中发送CSS资源，两个可并发。

总结

• 对于常见的HTTP头部通过静态表和Huffman编码方式，将体积压缩近一半，而且针对后续的请求头部，还可以建立动态表，将体积压缩近90%，大大提高编码效率，同时节约带宽资源。但动态表并非可以无限增大，因为动态表是会占用内存的，动态表越大，内存也越大，容易影响服务器总体的并发能力，因此服务器需要限制HTTP/2连接时长或者请求次数。
• HTTP/2实现了Stream并发，多个Stream只需复用1个TCP连接，节约了TCP和TLS握手时间，以及减少TCP慢启动阶段对流量的影响。不同的Stram ID可以并发，即使乱序发送帧也没有问题，比如A发送请求帧1->B请求帧1->A请求帧2->B请求帧2，但是同一个Stream里的帧必须严格有序。另外可以根据资源的渲染顺序来设置Stream的优先级，从而提高用户体验。
• 服务器支持主动推送资源，大大提升消息的传输性能，服务器推送资源时，会先发送PUSH_PROMISE帧，告诉客户端接下来在哪个Stream发送资源，然后用偶数号Stream发送资源。
  HTTP/2通过Stream的并发能力，解决HTTP/1.1对头阻塞的问题，但仍存在“队头阻塞”问题，只不过不在HTTP层面，而是在TCP这一层。
  HTTP/2是基于TCP协议来传输数据的，TCP是字节流协议，TCP层必须保证收到的字节是完整且连续的，这样内核才会将缓冲区里的数据返回给HTTP应用，那么当前一个字节数据没有到达时，后收到的字节只能存放在内核缓冲区中，只有等到这1个字节数据到达时，HTTP/2应用层才能从内核中拿到数据，这就是HTTP/2对头阻塞问题。
  HTTP/3干脆放弃TCP协议，转而使用UDP协议作为传输层协议，解决HTTP/2的对头阻塞问题。
