AD快捷布线【Ctrl + W】，然后在快捷布线状态下可以按键盘上的按键【2】快捷放置过孔，但是有时候放置过孔会让软件卡死，优快云上有说因为机械层没有打开而卡死，那个应该是老版的bug，我用的2020版本没有这个问题，有需要者可以查看

(12条消息) AltiumDesigner 快捷放置过孔软件卡死问题_Yfw的博客-优快云博客icon-default.png?t=LA92https://blog.youkuaiyun.com/u012577474/article/details/104988499我遇到的情况是AD在【Ctrl +W】快速布线情况下意外按下按键【4】会改变AD默认打孔，布线习惯，此时状态可以在AD绘制PCB界面左上角看到。

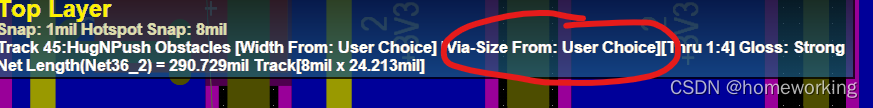

 按键【4】会改变AD默认打孔，布线习惯，见下图。







 有时候默认布线习惯设置改变会让AD放置过孔卡死，解决方法在快捷布线【Ctrl + W】状态下按【4】设置回Rule Preferred就可以了
