Qt OpenGL（02）图元

1、图元 Primitive

主要的图元如下：

图元	描述
GL_POINTS	点
GL_LINES	线段
GL_LINE_LOOP	线环
GL_LINE_STRIP	线带
GL_TRIANGLES	三角形
GL_TRIANGLE_STRIP	三角形条带
GL_TRIANGLE_FAN	三角形扇形

Notes

GL_LINE_STRIP_ADJACENCY, GL_LINES_ADJACENCY, GL_TRIANGLE_STRIP_ADJACENCY 和 GL_TRIANGLES_ADJACENCY 在GL 3.2以上才有。

2、 案例

顶点坐标：

float vertices[] = {
   -0.5f, -0.5f,  // left   bottom
    0.5f, -0.5f,  // right  bottom
   -0.5f,  0.5f,  // left   top
    0.5f,  0.5f,  // right  top
};

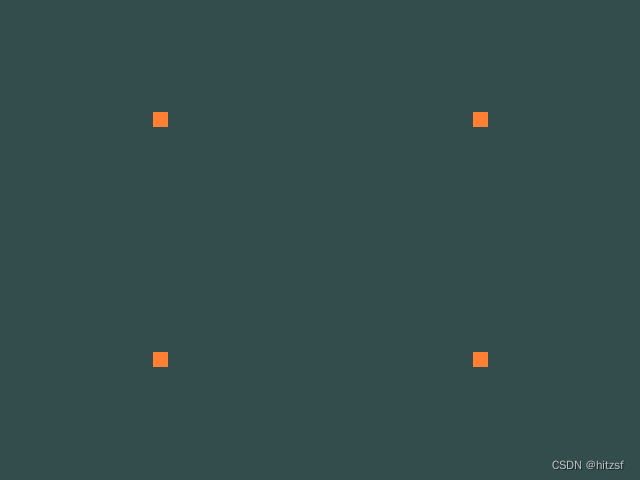

2.1 点

    // 绘制数组
    glPointSize(15.0f);//定义顶点的大小
    glDrawArrays (GL_POINTS,0,4);

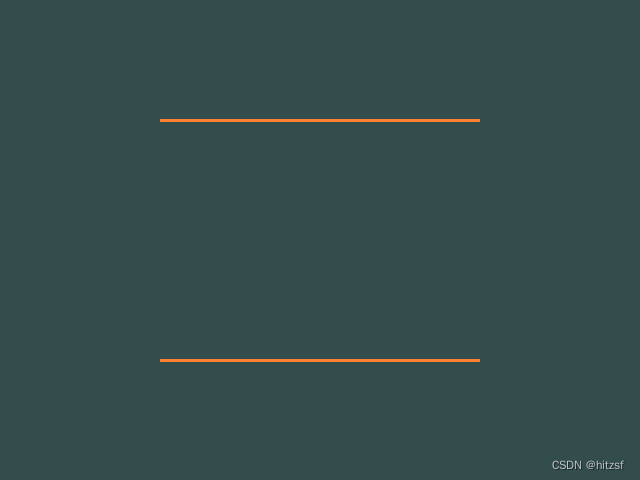

2.2、线段

GL_LINES 图元，2个顶点一组

    // 绘制线段
    glLineWidth (3.0f);//定义线宽
    glDrawArrays (GL_LINES,0,4);

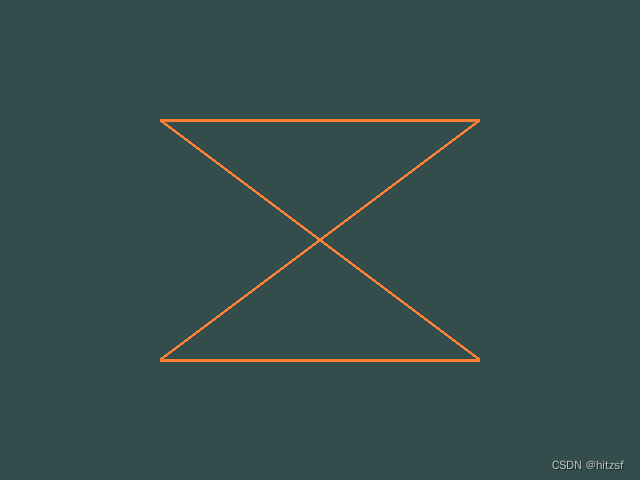

2.3、线环

GL_LINE_LOOP 图元 利用前一个顶点和当前顶点绘制，并且终点和起点也会链接

    // 绘制线段
    glLineWidth (3.0f);//定义线宽
    glDrawArrays (GL_LINE_LOOP,0,4);

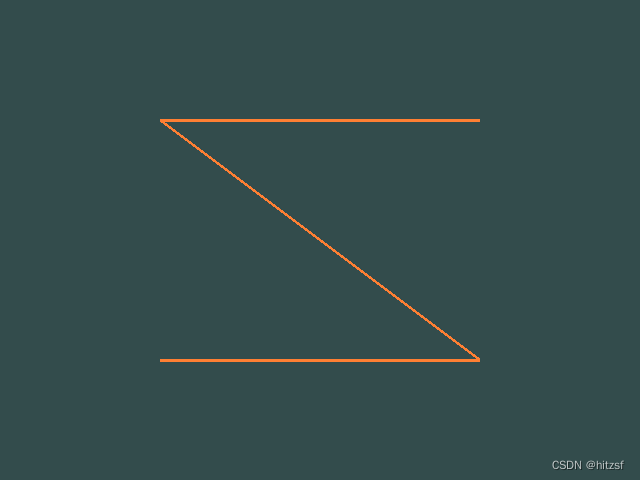

2.4、线带

GL_LINE_STRIP 图元 利用前一个顶点和当前顶点绘制，终点和起点不会链接

    // 绘制线段
    glLineWidth (3.0f);//定义线宽
    glDrawArrays (GL_LINE_STRIP,0,4);

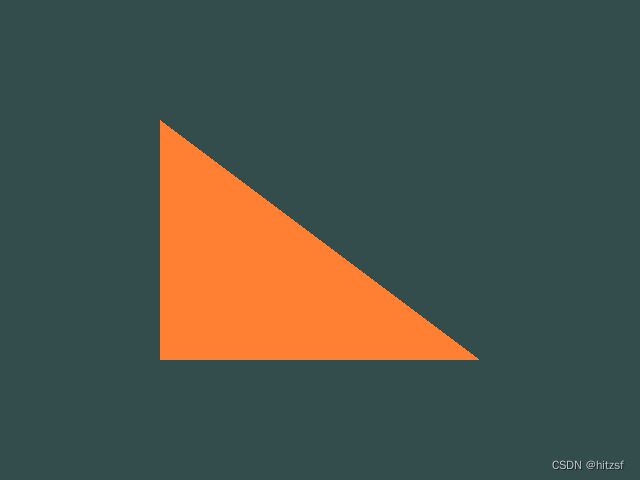

2.5、三角形

GL_TRIANGLES图元，图元是3个一组，现在绘制4个顶点，只多了一个顶点，无法画第2个三角形

    // 绘制三角形
    glDrawArrays (GL_TRIANGLES,0,4);

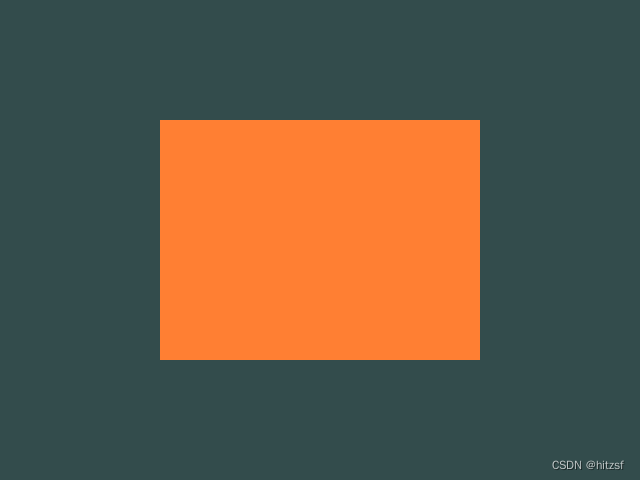

2.6、三角形条带

    // 绘制三角形条带
    glDrawArrays (GL_TRIANGLE_STRIP,0,4);

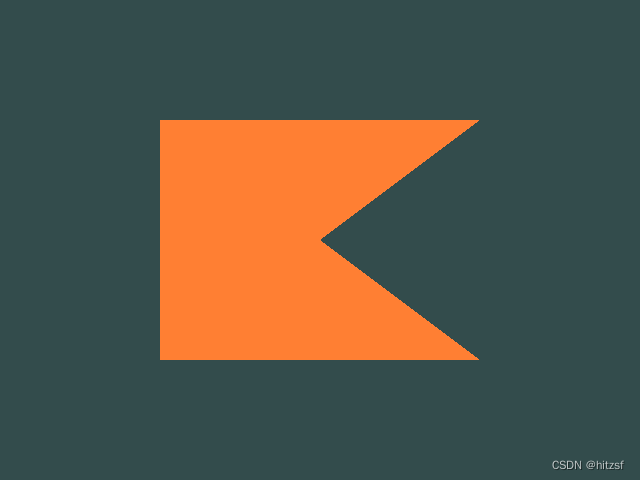

2.7、三角形扇形

    // 绘制三角形扇形
    glLineWidth (3.0f);
    glDrawArrays (GL_TRIANGLE_FAN,0,4);

3、总结

可以设置多边形模式为线框模式，而不填充

glPolygonMode (GL_FRONT_AND_BACK,GL_LINE);
