Qt OpenGL（二十二）——Qt OpenGL 核心模式-VAO和VBO

一、再谈VAO、VBO

上一篇文章，通过VAO、VBO绘制了一个三角形，过程需要创建VAO、VBO和释放。之所以有这些步骤，就是因为OpenGL本质就是一个大的状态机。但是我们如果要继续学习核心模式的OpenGL的话，VAO、VBO是我们必须要搞懂的知识点。所以，本章我们再说下VAO、VBO（EBO本篇先不说，只说VBO，便于理解）。

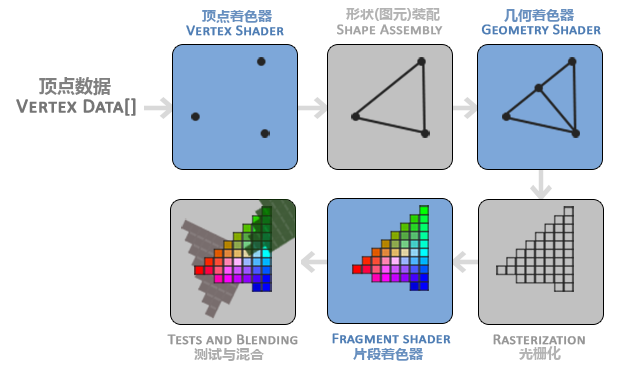

在上一篇文章（Qt OpenGL 核心模式绘制一个三角形的流程）中，我们知道了图形渲染管线的每个步骤：顶点数据-->顶点着色器-->形状(图元)装配-->几何着色器-->光栅化-->片段着色器-->测试与混合。

我们能自己定义实现的也就
