节点导纳矩阵的修改笔记

北京交通大学视频有感记录
PS:结合书上第4章67页看，此为对于书上只有符号没有例题的方法论的很好的实践

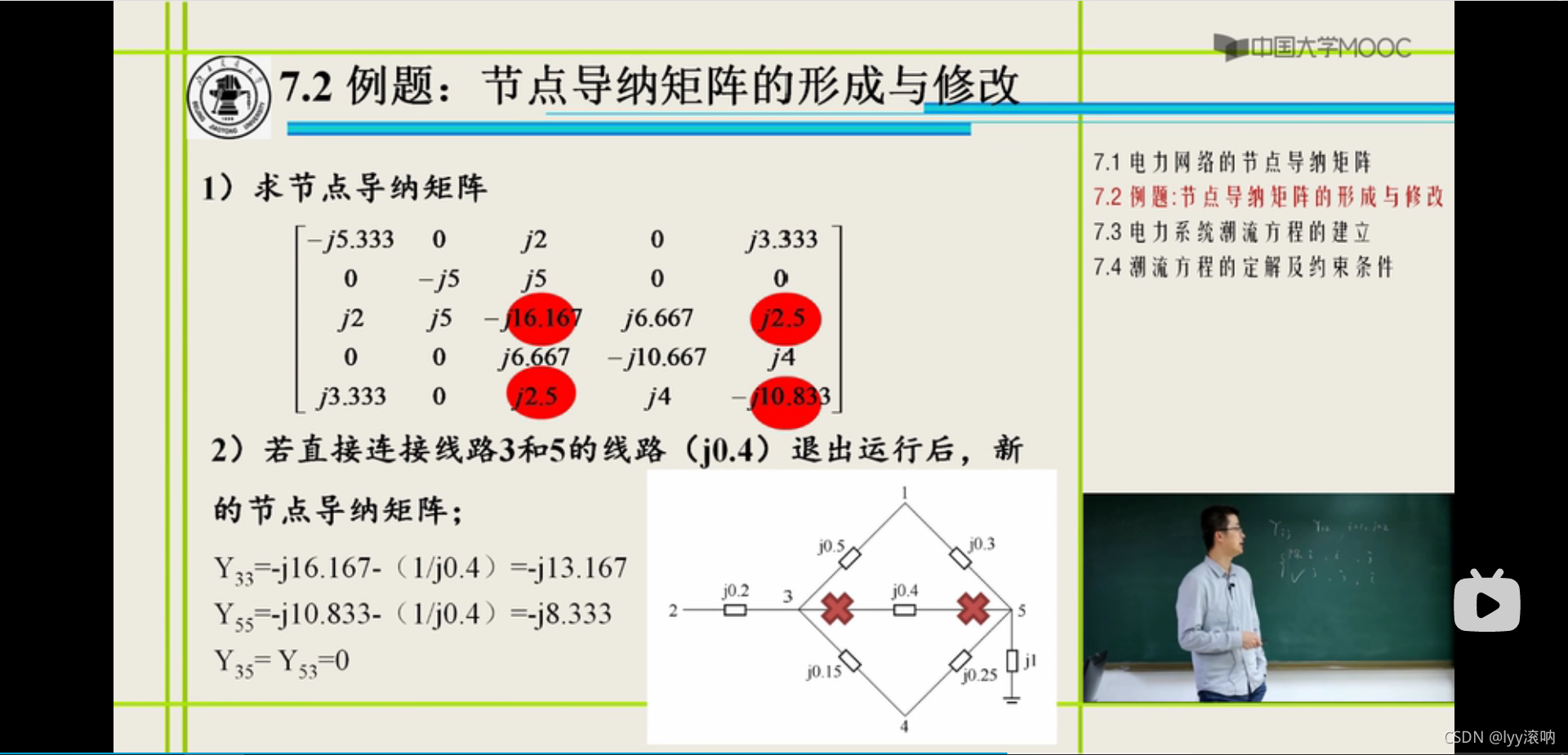

1. 删减一个节点（此节点不会导致矩阵的网络拓扑结构更改）

注意红色部分为对于节点导纳矩阵的需要修改的部分，由于删减的为3和5节点之间的导纳，故而只需要 修改与35有关的部分
其中，互导纳直接为0，自导纳剪去3 5之间的节点导纳即可。

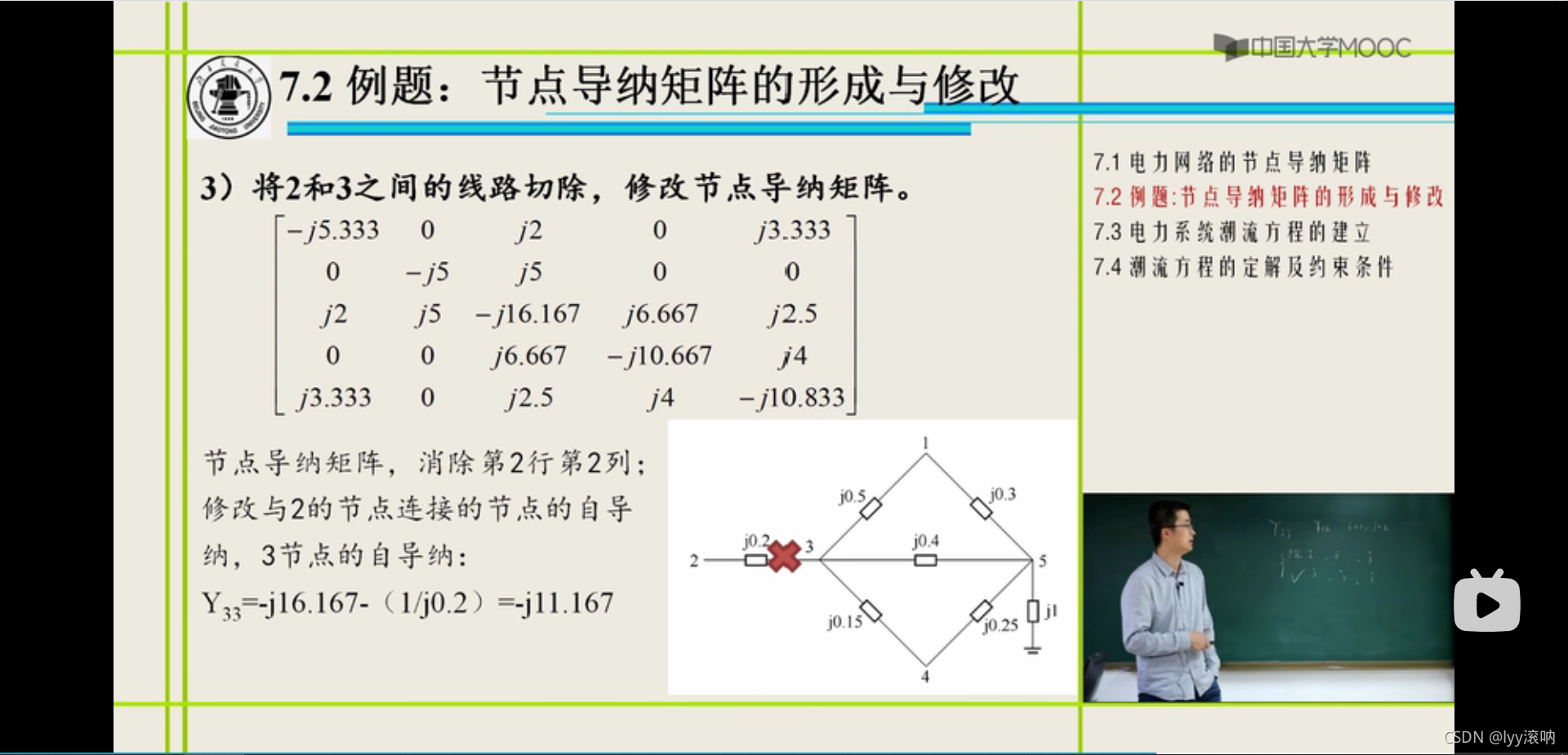

2.删减一个节点（此节点删去将导致网络拓扑结构更改）

对于一个删除节点之后的网络的自导纳的修改都是剪去，但是对于一个互导纳的修改却需要判断，是加还是减，因为互导纳本来就是该处节点导纳的相反数。
