单精度浮点数

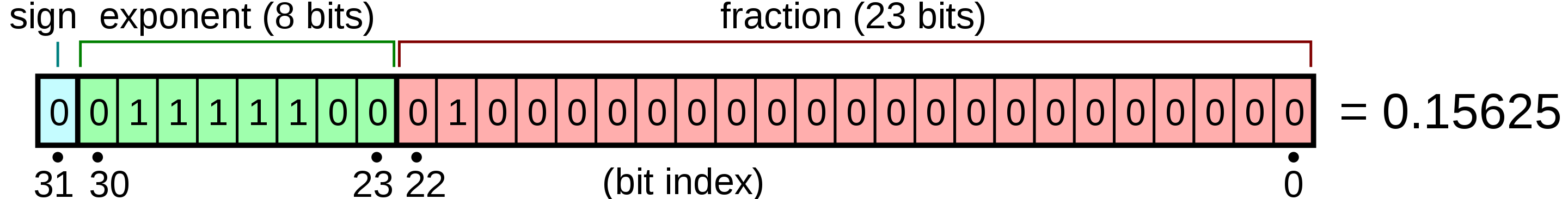

根据 IEEE 754 标准，单精度浮点数（float）为32位，其存储格式为：
单精度浮点数格式
sign：符号位，1bit，S
exponent：指数，8 bits，原码，E = (exponent)₁₀-127₁₀
fraction：尾数，23 bits，原码。在浮点数中隐去了小数点前的1，因此 M = 1+(fraction)₁₀/2²³
该浮点数表示的10进制数为：(-1)^S×M×2^E

一般情况下，浮点数加法的处理步骤为：

对阶（align）
通过exponent将计算数对齐到相同指数，尾数只有在指数相同时才可以做加减运算。对齐方式为向高阶对齐，即将阶数低的尾数右移，这样不会损失高位数据的精度。
尾数求和
规格化（normalization）
将计算后的数据规格化。对于产生溢出位的结果右移；对于操作数符号位不同，产生结果多个高位为0时，需要左移，直到1出现在最高位。
舍入（round）
因为计算过程中需要扩展位数保证精度，因此在输出浮点数结果前需要截断扩展的尾数。

但浮点数表示的数据范围有限，处理时会遇到正溢出、负溢出、数值无效的特殊情况，就需要对这些情况进行特殊处理：
Special Number 处理：
当exp=8’hff 且man=23’h0时，输入为inf，表示溢出，根据sign，可以为+inf/ -inf。
当exp=8’hff 且man!=23’h0时，表示NaN。

计算过程中可产生inf的情况：

input为存在+inf或-inf
rounding前的exp=8’hfe，且rounding产生了进位

计算过程中可产生NaN的情况：

input为NaN
input两操作数分别为+inf与-inf

Round 处理
就近舍入：
即十进制下的四舍五入。保留23位尾数，当需要舍去的数大于2^-24，进一；小于2^-24，舍去；当等于2^-24时，舍向最近的偶数。

例如：

多余数字是 (1001)₂，它大于 (0.5)₁₀，故最低位进 1₂。
多余数字是 (0111)₂，它小于 (0.5)₁₀，则直接舍掉多余数字。
多余数字是 (1000)₂，正好是等于 (0.5)₁₀ 的特殊情况；那么此时最低位为 0₂ 则舍掉多余位，最低位为 1₂ 则进位 1₂。

对于浮点数加法实现方式的学习，可参考的代码大多数是通过时序逻辑实现的，其条理清晰，也容易理解，但大多用到循环语句，并不高效，在此不再进行赘述。以下是参考了Howeng98在GitHub上的组合逻辑实现的浮点数加法器。
链接: 参考github代码
用优先编码器修改了代码的normalization部分，使其可综合（原代码用while循环，不知道是怎么跑通的=_=）；
添加了sepcial处理：针对输入为inf和NaN的情况，并对inf与NaN区分输出。

/* 对于数据格式的说明：
signed  exp       man
31      30...23   22...0
特殊情况：
  exponent  fraction  value
  0         zero      0
  0         non-zero  +-2^(-126)*0.(man)
  1~254     any       +-2^(exp-127)*1.(man)
  255       zero      +-inf
  255       non-zero  NaN
*/
module fpadder (
    input       [31:0]  src1,
    input       [31:0]  src2,
    output reg  [31:0]  out
    );
    reg [66:0]  fraction_1;
    reg [66:0]  fraction_2;
    reg [66:0]  sum;
    reg [66:0]  fraction_Ans;
    reg [7:0]   exponent_1;
    reg [7:0]   exponent_2;
    reg [7:0]   exponent_Ans;
    reg [4:0]   norm_count;
    reg         norm_vld;
    reg         sign_1;
    reg         sign_2;
    reg         sign_Ans;
    reg         guard_bit;
    reg         round_bit;
    reg         sticky_bit;
    reg         inf_1;
    reg         inf_2;
    reg         nan_1;
    reg         nan_2;
/ FP ADDER ///
    always@(*) begin
        //loading
        begin
            fraction_1  = {2'd0,src1[22:0],42'd0};	// 对尾数扩展。前2bit第一位为进位位，第二位为隐藏的1，
            fraction_2  = {2'd0,src2[22:0],42'd0};	// 此处不赋值2'b01是留在special case中处理指数全0的情况。后42bit保障精度，可适当减少
            exponent_1  = src1[30:23];
            exponent_2  = src2[30:23];
            sign_1      = src1[31];
            sign_2      = src2[31];
            inf_1       = 1'b0;
            nan_1       = 1'b0;
            inf_2       = 1'b0;
            nan_2       = 1'b0;
        end
        //preprocessing
        begin
            if(exponent_1 == 0) begin //when exponent is zero but fraction is non-zero,set it to 1
                exponent_1 = 1;
                fraction_1[65] = 0;    //make 0.(Frac) //参考代码开头对于特殊情况的说明
            end
            else
                fraction_1[65] = 1;
            if(exponent_2 == 0) begin
                exponent_2 = 1;
                fraction_2[65] = 0;
            end
            else
                fraction_2[65] = 1;   //make 1.(Frac)
        end
        //special case
        begin
            if((exponent_1 == 0) && (fraction_1 == 0)) begin //if src1 is zero, then return src2
                sign_Ans     = sign_2;
                exponent_Ans = exponent_2;
                fraction_Ans = fraction_2;
            end
            else if (exponent_1 == 8'hff) begin
                if (fraction_1 == 23'h0) inf_1 = 1'b1;		// 补充原代码缺失的对inf与NaN的处理
                else nan_1 = 1'b1;
            end
            else begin
            end
            if((exponent_2 == 0) && (fraction_2 == 0)) begin // if src2 is zero, then return src1
                sign_Ans     = sign_1;
                exponent_Ans = exponent_1;
                fraction_Ans = fraction_1;
            end
            else if (exponent_2 == 8'hff) begin
                if (fraction_2 == 23'h0) inf_2 = 1'b1;
                else nan_2 = 1'b1;
            end
            else begin
            end
        end
        //align
        begin
            if(exponent_1 > exponent_2) begin
                fraction_2 = fraction_2 >> (exponent_1 - exponent_2);
                exponent_Ans = exponent_1;
            end
            else if(exponent_1 < exponent_2) begin
                fraction_1 = fraction_1 >> (exponent_2 - exponent_1);
                exponent_Ans = exponent_2;
            end
            else begin
                exponent_Ans = exponent_1;
            end
        end
        //add significands
        begin
            if(sign_1 == sign_2) begin
                fraction_Ans = fraction_1 + fraction_2;
                sign_Ans = sign_1;
            end
            else begin
                if(fraction_1 >= fraction_2) begin
                    fraction_Ans = fraction_1 - fraction_2;
                    sign_Ans = sign_1;
                end
                else begin
                    fraction_Ans = fraction_2 - fraction_1;
                    sign_Ans = sign_2;
                end
            end
        end
        sum = fraction_Ans; //sum is for checking the addition of src1 and src2
        //overflow
        begin
            if(fraction_Ans[66]) begin
                fraction_Ans = fraction_Ans >> 1;
                exponent_Ans = exponent_Ans + 1;
            end
        end
        //normalization
        begin
            if(fraction_Ans == 67'b0) begin
                fraction_Ans = 67'b0;
                exponent_Ans = 8'b0;
            end
            else begin
                if(fraction_Ans[65] == 0)begin
                    PENC32({11'b0, fraction_Ans[64:42]}, norm_count, norm_vld);	// 用优先编码器计算最高位1所在bit
                    fraction_Ans = fraction_Ans << (5'd23 - norm_count);		// 左移完成规格化
                    exponent_Ans = exponent_Ans + norm_count - 5'd23;      		// 对应更新阶数

			        // while((fraction_Ans[65] == 0) && (fraction_Ans[64:42] > 0))begin
			        //   fraction_Ans = fraction_Ans << 1;
			        //   exponent_Ans = exponent_Ans - 1;
			        // end
                end
                else if(fraction_Ans[65]) begin
                // do nothing
                end
            end
        end
        //round
        begin
            guard_bit = fraction_Ans[41];
            round_bit = fraction_Ans[40];
            if(fraction_Ans[39:0] > 0)
                sticky_bit = 1;
            else
                sticky_bit = 0;
            if(guard_bit && (fraction_Ans[42] | round_bit | sticky_bit)) begin	// 对照进位的条件
                fraction_Ans = fraction_Ans + 67'b0000000000000000000000001000000000000000000000000000000000000000000;
            end
        end
        //convert:
        begin
            out[22:0]  = fraction_Ans[64:42];
            out[30:23] = exponent_Ans[7:0];
            out[31]    = sign_Ans;
            //special case
            if(fraction_Ans == 0) //when fraction is 23'd0
                out = 0;
            if(nan_1 || nan_2 || (inf_1 && inf_2 && (sign_1 ^ sign_2))) begin // return NaN
                exponent_Ans = 8'hff;
                fraction_Ans = 23'h1;
            end
            else if(inf_1 || inf_2 || (exponent_Ans == 8'b11111111)) begin // return inf
                fraction_Ans = 0;
                out[22:0]  = 23'h0;
            end
            // if(exponent_Ans == 8'b11111111) //when exponent is 11111111
            //     fraction_Ans = 0;
            // out[22:0]  = fraction_Ans[64:42];
        end
    end
// PENC TASK // 用4个PENC8拼接实现32bit优先编码
    task PENC8;
        //port declaration
        input   [7:0] D;
        output  [2:0] Q;
        output        vld;
        //internal node signals declaration
        begin
            vld  = D[7]|D[6]|D[5]|D[4]|D[3]|D[2]|D[1]|D[0];
            Q[2] = D[7]|D[6]|D[5]|D[4];
            Q[1] = (D[7]|D[6]|D[5]|D[4]) ? (D[7]|D[6]) : (D[3]|D[2]);
            Q[0] = (D[7]|D[6]|D[5]|D[4]) ? (D[7]|((~D[6])&D[5])) : (D[3]|((~D[2])&D[1]));
        end
    endtask

    task PENC16;
        //port declaration
        input   [15:0] D;
        output  [3:0]  Q;
        output         vld;
        //internal node signals declaration
        reg [2:0] Q1_h, Q1_l;
        reg       vld1_h, vld1_l;
        begin
            PENC8( D[15:8],  Q1_h,   vld1_h);
            PENC8( D[7:0],   Q1_l,   vld1_l);
            Q[3]    = vld1_h;
            Q[2:0]  = vld1_h ? Q1_h : Q1_l;
            vld     = vld1_h | vld1_l;
        end
    endtask

    task PENC32;
        //port declaration
        input   [31:0] D;
        output  [4:0]  Q;
        output         vld;
        //internal node signals declaration
        reg [3:0] Q2_h, Q2_l;
        reg       vld2_h, vld2_l;
        begin
            PENC16( D[31:16],   Q2_h,   vld2_h);
            PENC16( D[15:0],    Q2_l,   vld2_l);
            Q[4]    = vld2_h;
            Q[3:0]  = vld2_h ? Q2_h : Q2_l;
            vld     = vld2_h | vld2_l;
        end
    endtask
endmodule
