Vivado 串口接收优化

Vivado 摸鱼记录 Day_11    |•'-'•)و✧

review

         day_10串口接收原理与实验 Vivado 串口通信(UART)原理B ------串口接收仿真-优快云博客

         day_9 实现了串口发送模块与使用 Vivado 串口通信(UART)------串口发送-优快云博客

         day_8 Vivado 串口通信(UART)原理A ------串口发送实验_vivadouart1-优快云博客

         串口发送：并 ---> 串

         串口接收：串 ---> 并

1. 摸鱼任务

        day_10 实现了简单的串口接收，今天搞一下串口接收优化|•'-'•)و✧

        B站大学指路：  13C_UART串口接收设计优化_哔哩哔哩_bilibili

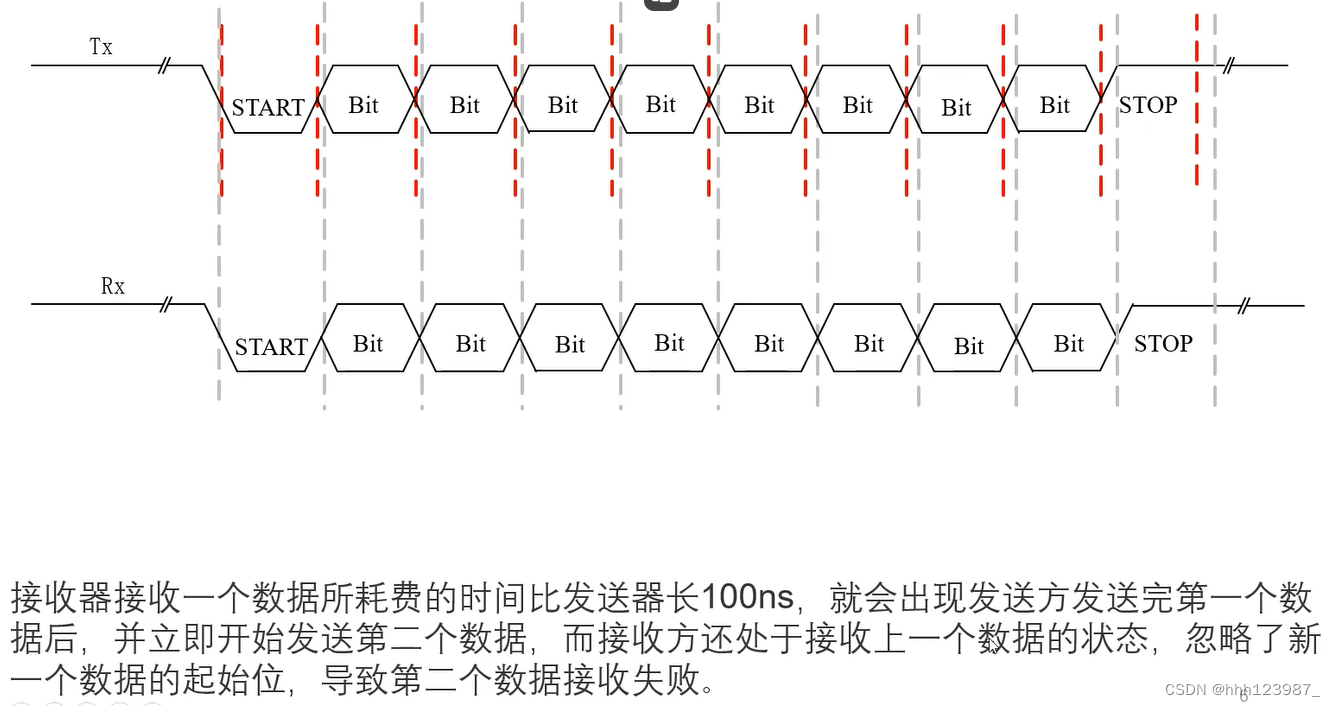

2. 串口接收存在的小问题 |•'-'•)و✧

正常传输：

波特率115200   位时间 1s/115200 = 8680.5ns       传输10位 8680.5ns*10 = 86805ns

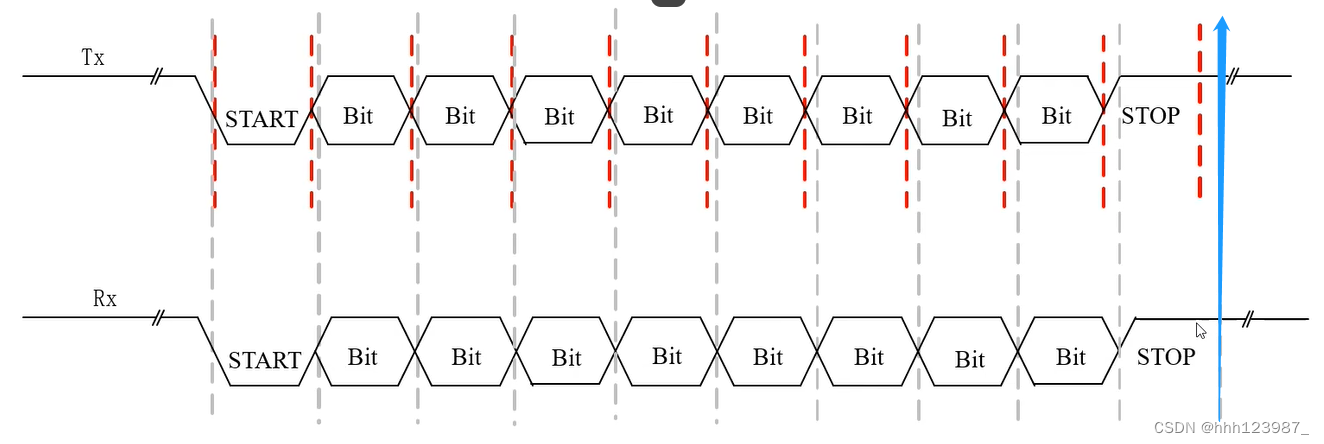

误差传输：eg位时间少10ns

波特率115200   位时间少10ns 1s/115200 -10ns = 8670.5ns        传输10位 8670.5ns*10 = 86705ns

解决方法：

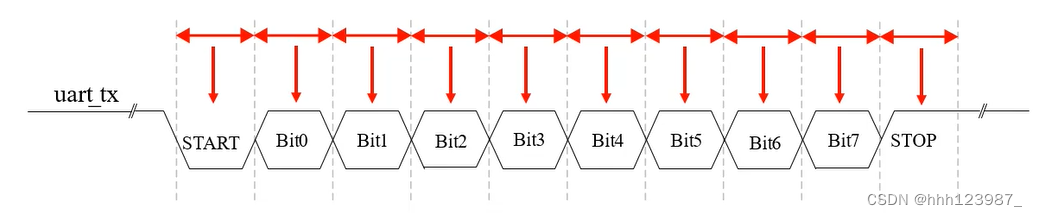

原：

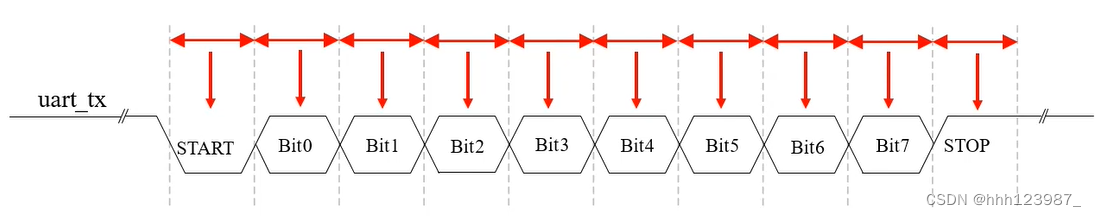

现：

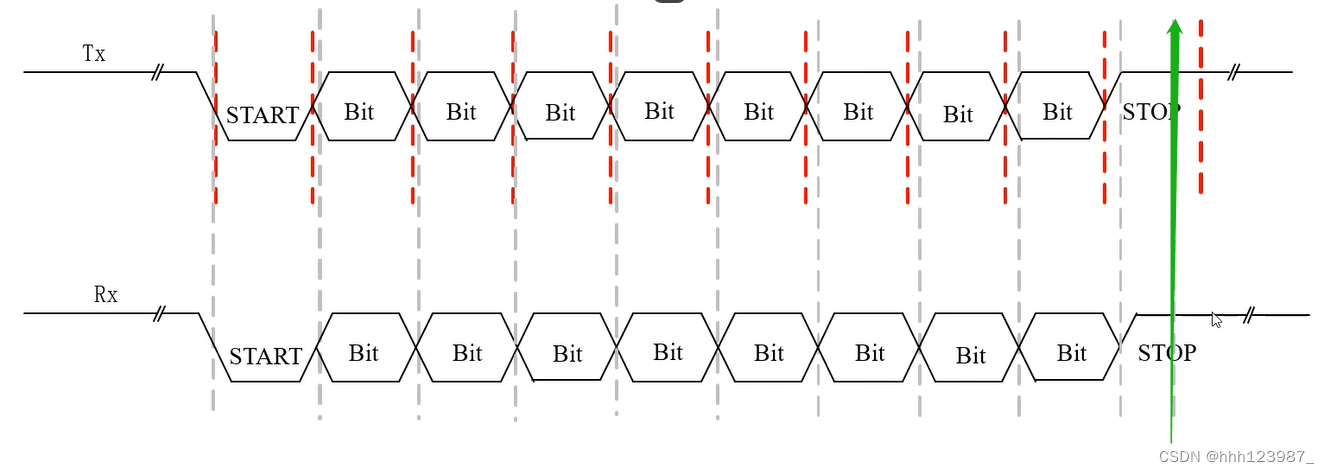

STOP位在位时间中点，即可停止数据接收，节省0.5位的时间，避免下一个信号到来时，错过起始位。

(rx_flag==9)&&(counter_bps == bps_c - 1) -----------------------------》                                         (r
