RH850 DMA UART UART通信使用DMA进行数据传输

DMA是一种直接内存访问技术,用于在不占用CPU资源的情况下进行数据传输。文章详细阐述了DMA的基本特性,包括多个DMA通道、不同数据宽度支持及通道优先级。同时,介绍了UART的DMA数据发送和接收流程,包括配置源地址、目的地址、传输次数以及硬件或软件触发方式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

DMA通信基本原理

DMA(Driect Memory Access),直接寄存器访问,DMA控制器通过硬件总线的方式将数据从源地址拷贝到目的地址,通过DMA进行数据传输过程中,不需要占用CPU。通过DMA进行数据传输,避免数据传输占用CPU资源,从而影响CPU对于其他事件的响应/处理速度。

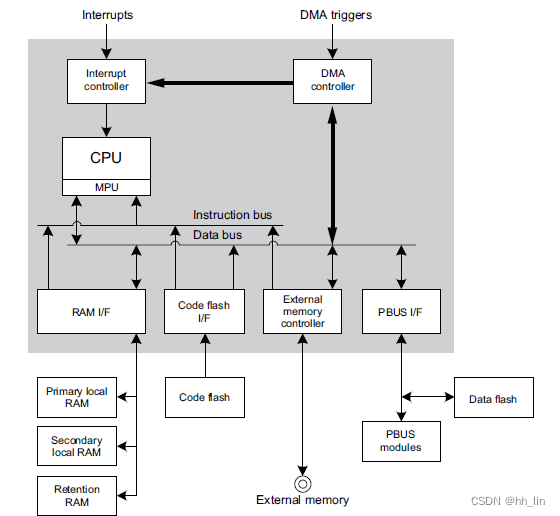

DMA通信框图

DMA基本特性

DMA通道:2个DMA单元各8个通道,共16个DMA通道

传输数据大小:支持8bit,16bit,32bit数据传输

最大传输次数:65535

通道优先级:(0-15),设置为0优先级最高,15则最低

通道请求:每个DMA通道有特定的硬件触发请求,所有通道都可配置软件触发

硬件触发:配置DMA通道数据传输为硬件中断触发的方式,当对应的硬件中断发生,则开始执行DMA传输,外设与存储器,存储器与外设之间的通信可采用此方式。

软件触发:配置完DMA通道后,通过软件逻辑触发的方式进行DMA数据传输。
