Midas GTS NX 建模的特点

总结的经验：

• 几何体建模阶段，经常切割失败。

多个直线拓展形成的面，来对复杂几何体切割，大概率会失败，通过多段线形成的面，成功几率会高一些。

利用拼接的面来对实体进行切割，大概率会失败，因此需要尽量避免。

对于实体的切割不要使用拼接后的面进行切割，或者采用多个面依次切割，再进行布尔运算合并实体，这样就算可以划分出需要的实体/几何体，在划分网格阶段也会出问题。

建议：采用单一完整的光滑曲面来对实体/几何体进行切割，每一次切割后都需要检查重复面，切割后的面都需要有重复面才行，这样在划分网格时才会对齐，因此十分建议每次对实体进行编辑后，都需要进行重复面的检查。

地层与地层之间尽量少交错，不然就算重复面可以，划分网格也有大几率失败。

对于复杂的模型，利用Midas建模推荐从里向外进行建模，这样在处理面与面之间的耦合更有效率。

Midas 如何判断网格划分没有问题。

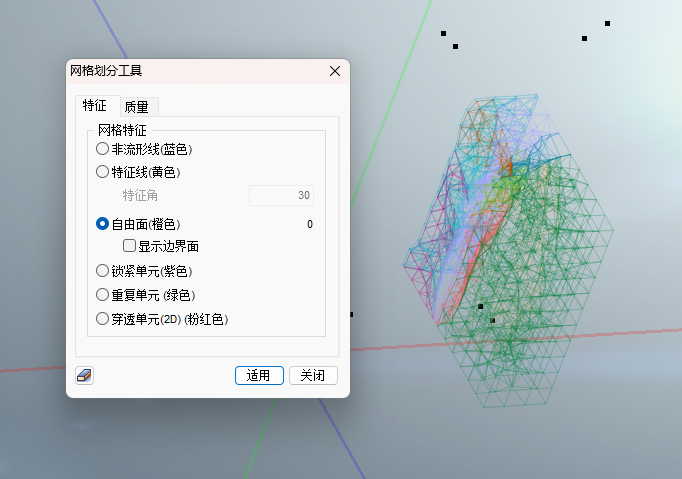

1. 能够成功划分出来网格；

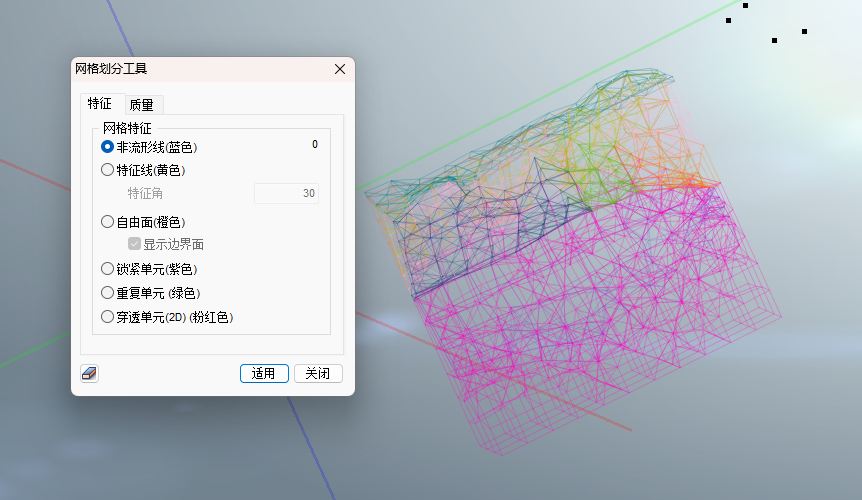

2. 非流型线数为0；
3. 除边界面外，自由面数为0；
