FMC子卡设计原理图：FMC293-基于FMC 16路LVDS输入或者输出子卡

最新推荐文章于 2025-03-21 08:36:15 发布
最新推荐文章于 2025-03-21 08:36:15 发布
阅读量218 收藏
点赞数 1
文章标签： FMC子卡 图像传输 光电采集卡 模拟信号卡 FMC接口卡
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/hexiaoyan827/article/details/143228089
版权


一、板卡概述

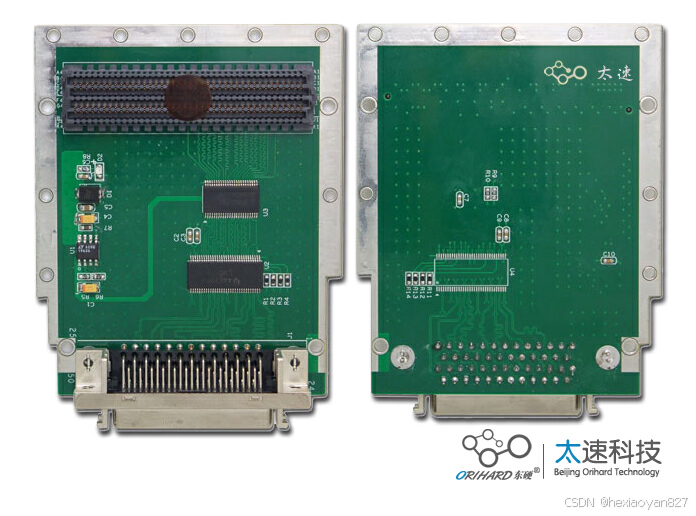

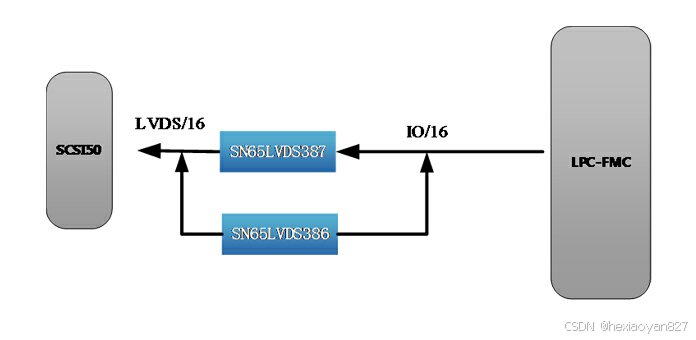

板卡基于： LPC接口设计16路 LVDS输入或者输出接口，用于图像传输，数据传输等应用。  板卡通过选焊接SN65LVDS386或者SN65LVDS387，只能单独输入，或者单独输出工作。

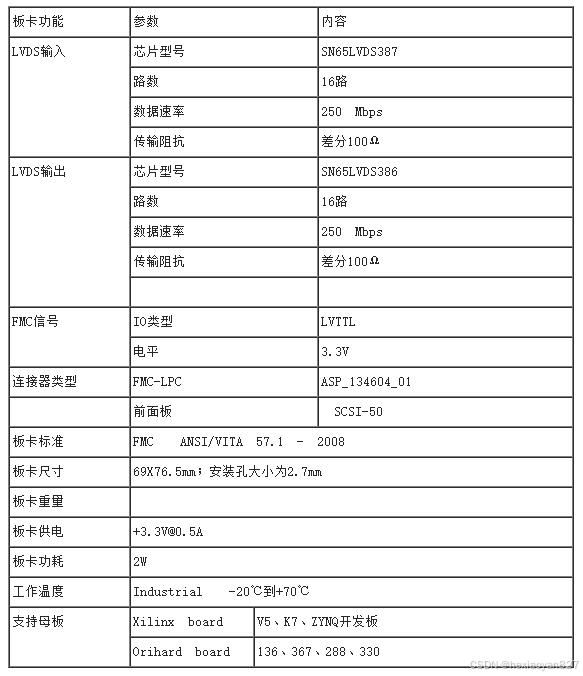

二、性能指标

三、软件内容

    提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、板卡应用

    板卡配置FPGA母板用于模拟信号、无线电、光电采集场景。

三、软件内容

    提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、板卡应用

    板卡配置FPGA母板用于模拟信号、无线电、光电采集场景。
