本文档详细介绍了IFC2x3中IfcBuildingElement的子类，包括IfcColumn（柱）、IfcWallStandardCase（墙）、IfcBuildingElementProxy（常规模型）、IfcDoor（门）和IfcWindow（窗），涵盖了它们的文档定义、几何约束及使用示例。

1.柱 IfcColumn

（1）文档定义

（2）例子

2.墙 IfcWallStandardCase

（1）文档定义

（2）例子

3.常规模型 IfcBuildingElementProxy

1.柱 IfcColumn

（1）文档定义

细长的结构构件，通常是垂直的，它把作用在它身上的力(主要是压缩力)传递给它的基座。IfcColumn是一个垂直的结构构件，通常与结构网格的交叉点对齐。从建筑的角度来看，它代表一个垂直的，或接近垂直的结构成员。

它不需要承重。

注:对于任何纵向结构成员，不受限于主要水平或垂直，或在此语义信息无关的情况下，实体IfcMember存在。通过引用类型对象IfcColumnType，使用IfcRelDefinesByType关系，或者(如果只给出了发生信息)使用ObjectType属性，可以给出IfcColumn的特定使用类型(如果类型信息可用)。推荐的值是'column'(默认值)。

（2）例子

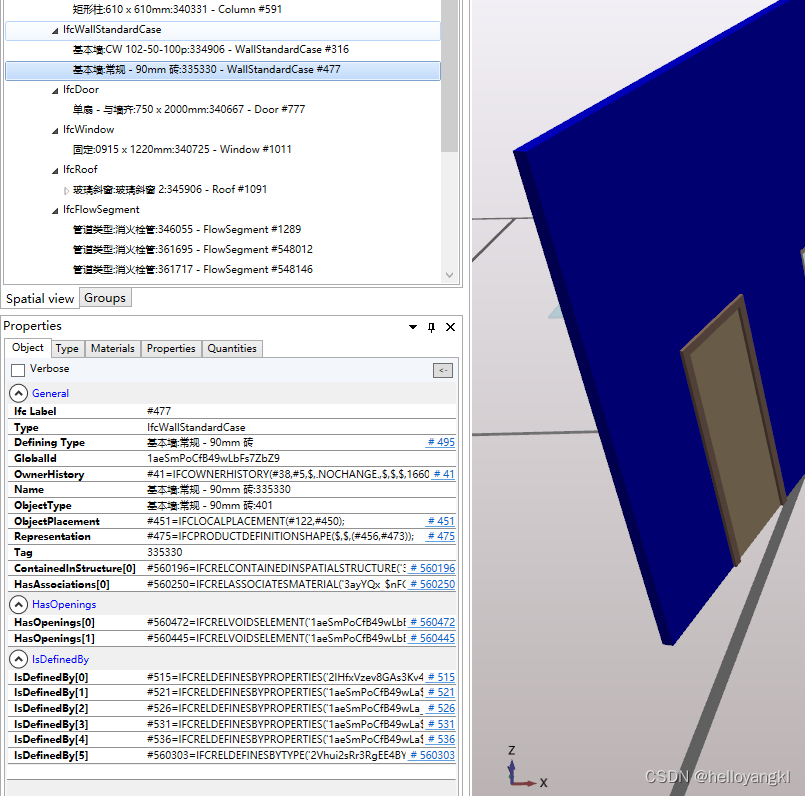

2.墙 IfcWallStandardCase

（1）文档定义

标准墙(IfcWallStandardCase)定义了具有特定参数提供约束的墙，以及具有特定几何表示约束的墙。IfcWallStandardCase处理所有情况的墙，沿着路径有一个单一的厚度，即：直墙为平行边，曲线墙为中心边。

应给出以下参数:
        壁高，从挤压深度取，由几何表示提供。
        壁厚，取自材料层集，附于壁
        墙体从轴线偏移，从材料层集取，附在墙体上

墙壁的材质由IfcMaterialLayerSetUsage定义，并由IfcRelAssociatesMaterial附加。它可以通过反向HasAssociations关系访问。材料层集必须给定(由where规则强制执行)。

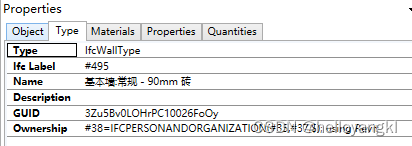

（2）例子

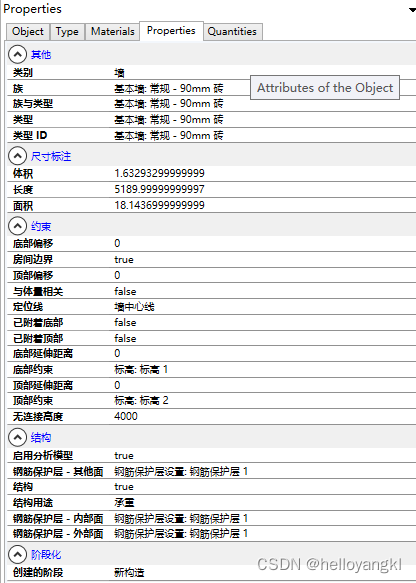

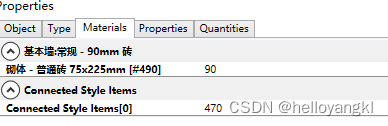

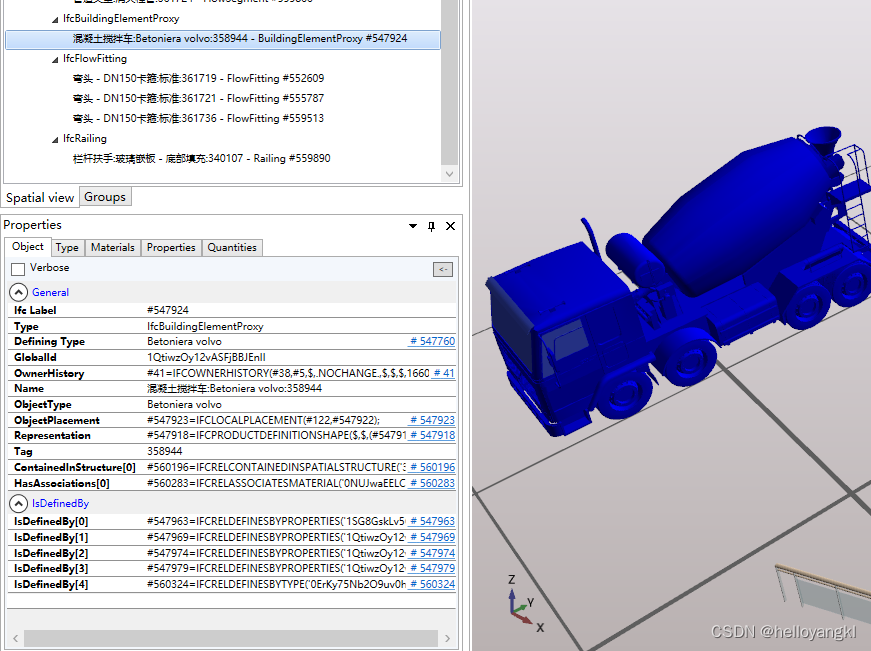

3.常规模型 IfcBuildingElementProxy

（1）文档定义

IfcBuildingElementProxy是一个代理定义，它提供了与IfcBuildingElement相同的功能，但没有它所代表的特殊类型的建筑元素的定义含义。
注:建筑元素代理应该用来交换特殊类型的建筑元素，目前的IFC版本还没有对此提供语义定义。
历史:IFC发行版2.x中的新实体。

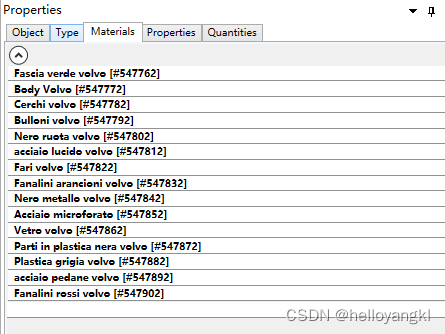

（2）例子

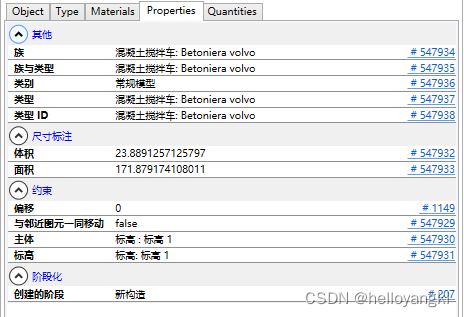

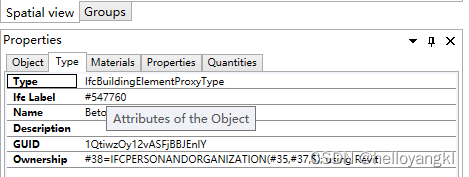

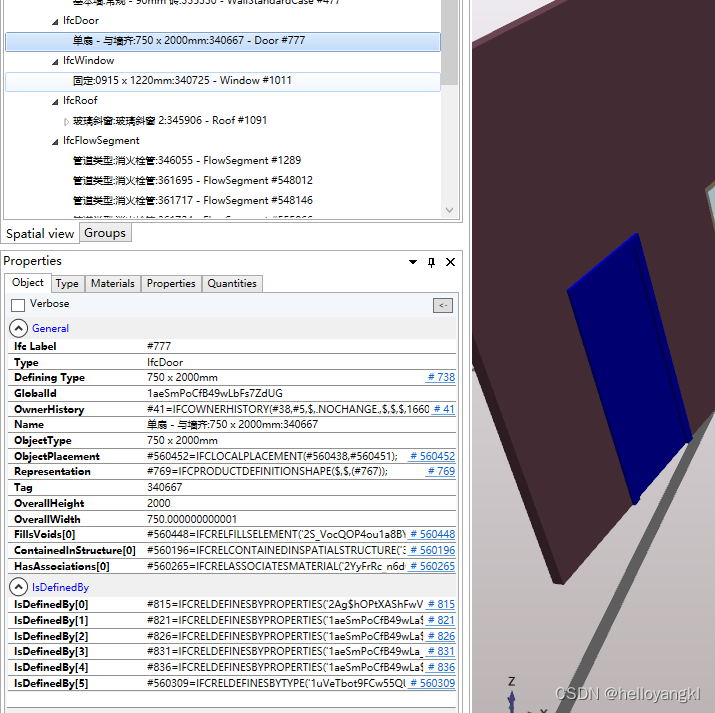

4.门 IfcDoor

（1）文档

用于封闭开口的结构，主要用于铰链式、枢轴式或滑动式操作的入口。
定义来自buildingSMART:门包括旋转和折叠操作的结构。一扇门由内衬和一个或几个面板组成，内衬和面板的相关属性由IfcDoorLiningProperties和IfcDoorPanelProperties定义。

门实体，IfcDoor，定义了插入到项目空间环境中的门的特定出现。

一扇门可以:插入作为一个开口的填料，那么IfcDoor有一个反向属性FillsVoids提供，或者是一个“独立的”门，那么IfcDoor没有反向属性FillsVoids提供。

门的实际参数和/或它的形状由IfcDoor定义为发生定义(或项目实例)，或由IfcDoorStyle定义为具体定义(或项目类型)。给出了参数:在IfcDoor中发生具体参数。

IfcDoor指定:在IfcDoorStyle上的门的宽度和高度，门的打开方向(通过ObjectPlacement的y轴)，IfcDoor通过指向IfcRelDefinesByType的反向关系与之相关，对于相同风格的所有出现的通用样式参数。操作类型(单摆动，双摆动，旋转等)，门的铰链侧(通过使用两种不同的风格左右开门)，建筑类型，内衬的特定属性，通过IfcDoorLiningProperties，面板的特定属性，通过IfcDoorPanelProperties, IfcDoor通常插入到IfcOpeningElement(但不需要-见上面)，使用IfcRelFillsElement关系。

它还使用IfcRelContainedInSpatialStructure关系直接链接到项目的空间结构(这里通常链接到IfcBuildingStorey)。

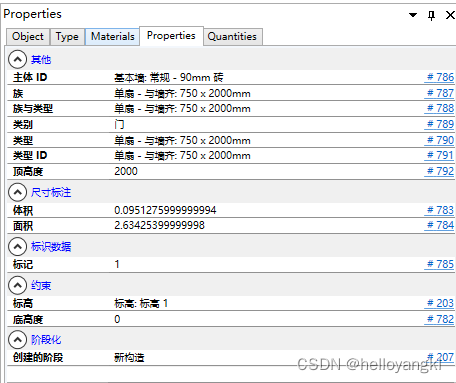

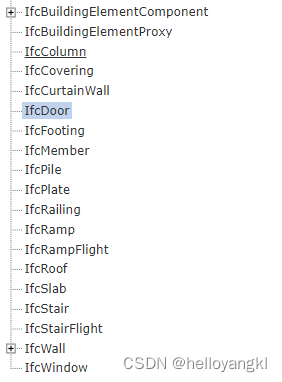

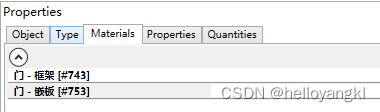

（2）例子

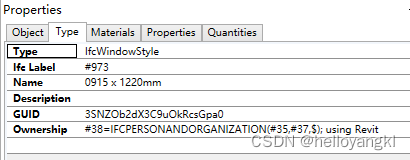

5.窗 IfcWindow

（1）文档

在墙壁或斜屋顶上封闭一个垂直或接近垂直的开口的建筑，可使光线进入并可使新鲜空气进入。

窗户由衬里和一块或几块嵌板组成。关于内衬和面板的属性由IfcWindowLiningProperties和IfcWindowPanelProperties定义。

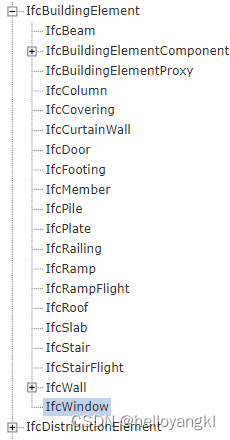

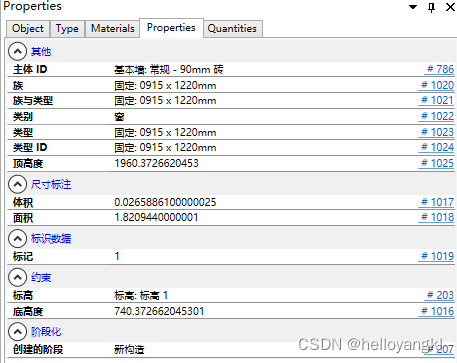

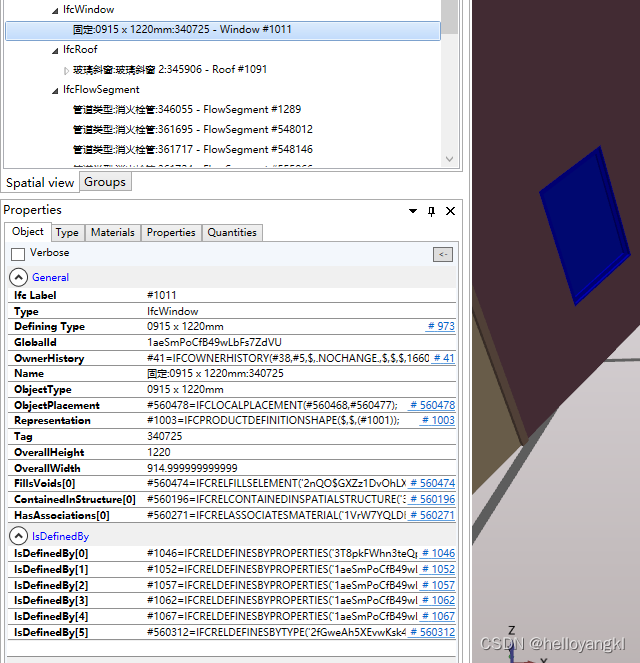

窗口实体(IfcWindow)定义了插入到项目空间上下文中的窗口的特定出现。窗口的实际参数和/或它的形状是在IfcWindowStyle中定义的，IfcWindow通过指向IfcRelDefinesByType的反向关系IsDefinedBy与之相关。IfcWindowStyle还为内衬(IfcWindowLiningProperties)和面板(IfcWindowPanelProperties)定义了特定的属性。因此:IfcWindow是发生定义(或项目实例)；IfcWindowStyle是具体定义(或项目类型)

IfcWindow通常使用IfcRelFillsElement关系插入到IfcOpeningElement中(但不需要)。它还使用IfcRelContainedInSpatialStructure关系直接链接到项目的空间结构(这里通常链接到IfcBuildingStorey)。
