IFC2x3——数据结构1.0

目录

1.IfcRoot

  2.IfcBuildingElement

 3.IfcDistributionElement

 4.IfcElementComponent

5.IfcEquipmentElement

 6.IfcFeatureElement

 7.IfcFurnishingElement

 8.IfcTransportElement

 9.IfcVirtualElement​​​​​​​

1.IfcRoot

        来自buildingSMART的定义:对于所有植根于内核或IFC对象模型后续层的IFC实体定义来说，IfcRoot是最抽象的根类。因此，除了在IFC资源模式中定义的实体外，它是所有IFC实体的通用超类型。作为IfcRoot子类型的所有实体都可以独立使用，而不是IfcRoot子类型的资源模式实体不应该是独立的实体。

  2.IfcBuildingElement

        建筑要素。包括构成建筑结构的所有要素，即建筑的结构和空间分隔系统。

 3.IfcDistributionElement

       （流体分配系统） 电气、消防、暖通系统的所有元素的概括

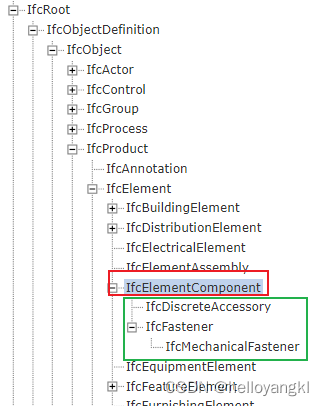

 4.IfcElementComponent

       组成构件/元素组件。元素组件是包含在元素中、添加到元素中、连接到元素或元素之间的次要项目的表示，从整体建筑结构的角度来看，这些项目通常不感兴趣。然而，这些小部件在建筑中可能具有重要的承载功能。这些项目没有提供任何实际的空间边界。IfcElementComponents的典型示例包括不同种类的紧固件和各种附件。

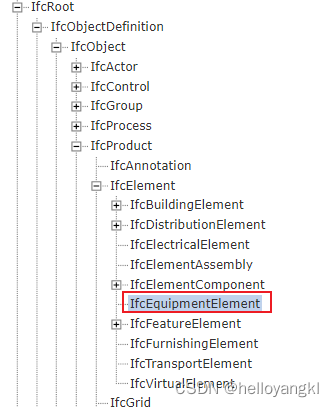

5.IfcEquipmentElement

        设备。概括所有与设备相关的对象，这些对象的特征是预先制造的和可移动的，并提供一些与建筑服务相关的或其他服务功能。术语fixture通常用作同义词或类似的概念。IfcEquipmentElement还涵盖了夹具方面。

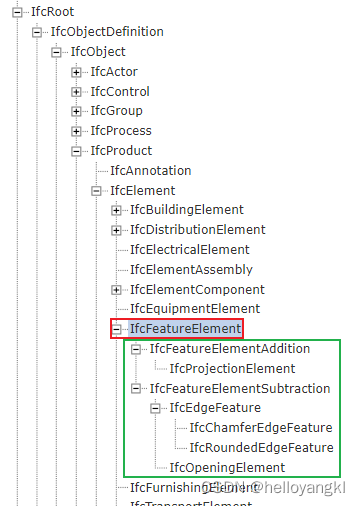

 6.IfcFeatureElement

        对所有修改相关主元素形状和外观的存在相关元素的概化。IfcFeatureElement提供了在IFC对象模型中将形状修饰符作为语义对象处理的能力。

 7.IfcFurnishingElement

        所有家具相关物品的概括。家具物件的特征是存在：预制和现场组装，或在si上制造；因此，家具元素可以移动，也可以不移动(如内置)。

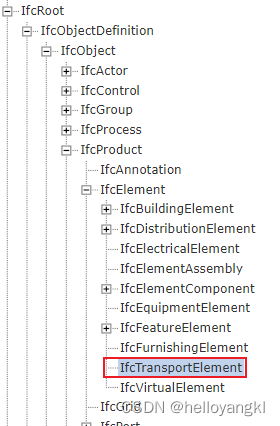

 8.IfcTransportElement

        在建筑物或建筑群内移动人、动物或货物的所有运输相关物体的概括。ifctransportelementement定义覆盖类型的出现，该类型(如果给定)由IfcTransportElementType表示。

 9.IfcVirtualElement

        一种用于提供假想边界的特殊元素，如在两个相邻但未分离的空间之间虚拟元素通常不显示，也没有数量和其他度量。因此，IfcVirtualElement没有附加的材料信息和数量。

        说明IfcVirtualElement的主要目的是提供一个虚拟空间边界。IfcVirtualElement提供了虚拟空间连接的2D曲线或3D曲面表示，并由IfcRelSpaceBoundary的两个实例引用，每个实例指向两个相邻的IfcSpaces中的一个。
