文章详细介绍了GTM(GeneralTimerModule)的配置，包括CMU时钟源的启用和分频设置，以及TOM和TIM模块的应用。TOM模块涉及定时器输出，如tom0_Channel3与PWM的关联，而TIM模块则讨论了输入信号如ICU的CP信号采集。每个模块都关注了通道的使用、时钟源选择和端口映射。
-
-
- GtmConfiguration
-
GTM(General timer module) 配置项
cmu
Gtm中各时钟源的配置项
CmuEnableConfigurableClkx:是否使能该时钟配置
CmuConfigurableClk0Divx：时钟配置分频系数

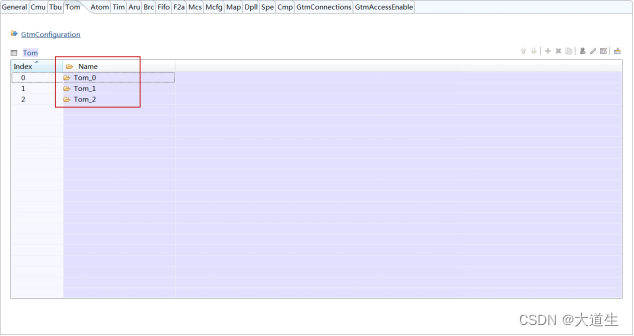

tom
timer output module 模块的配置项

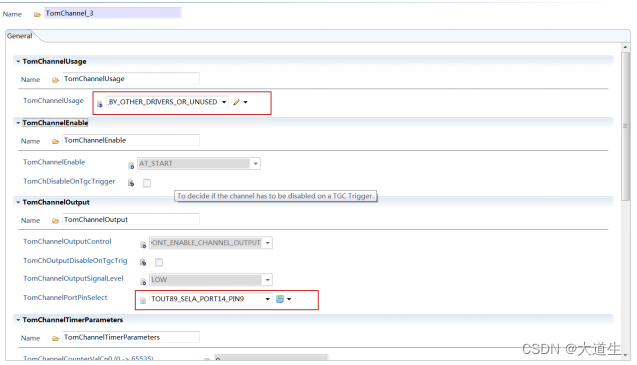

以tom0_Channel3为例，该通道对应pwm 模块中的M_PO_PWM_OUT通道（如下图）
TomChannelUsage：被外部模块使用，还是被Gtm 模块使用
TomChannelClockSelect ：该Tom channel所使用的时钟源
TomChannelPortPinSelect ：映射pin 脚选择

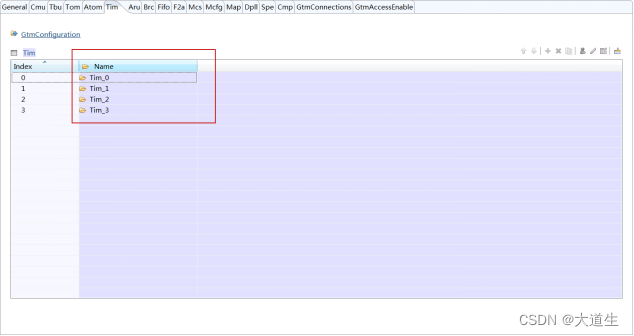

Tim
timer input module

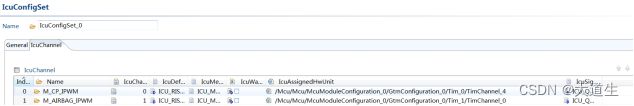

ICU模块中CP 信号采集，与Airbag 信号采集关联 了icu 中的通道（如下图）

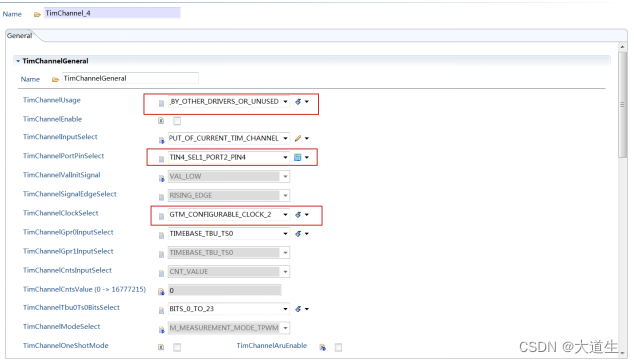

以tim0_4 为例，
TimChannelUsage :该通道被外部模块使用，还是被GTM模块使用
TimChannelPortPinSelect：映射pin 脚选择
TimChannelClockSelect ：该通道所使用的时钟源
