Transforming Autoecoders

Transforming Autoecoders

Hinton G E , Krizhevsky A , Wang S D . Transforming Auto-Encoders[C]// Artificial Neural Networks and Machine Learning - ICANN 2011 - 21st International Conference on Artificial Neural Networks, Espoo, Finland, June 14-17, 2011, Proceedings, Part I. Springer, Berlin, Heidelberg, 2011.

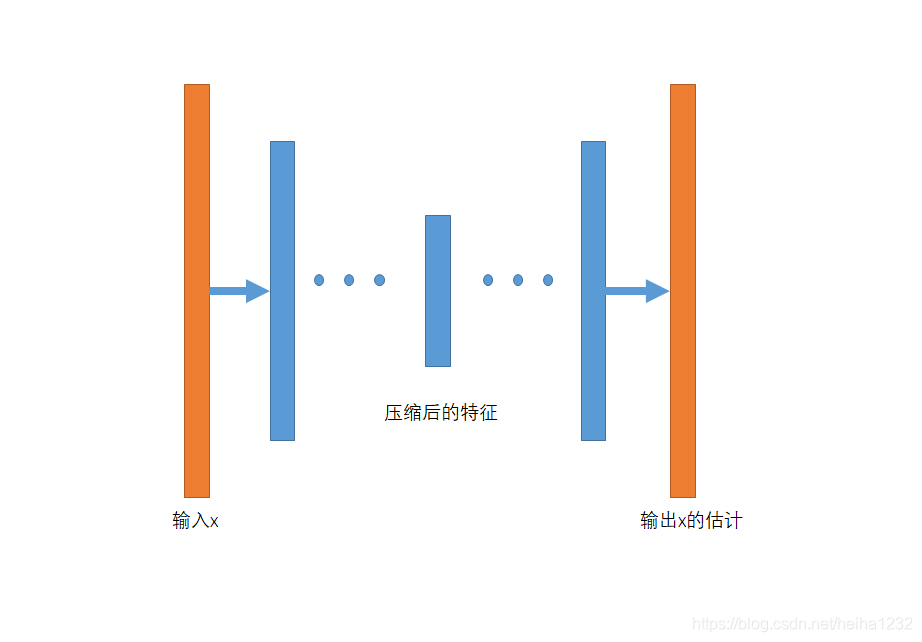

传统的自编码结构：
传统自编码的主要作用是通过维度的压缩，提取数据中重要的部分，寻找数据的一个简单表示，这种简单表示可能蕴含了一些高层的语义、结构含义，同时使用压缩后的特征直接代表数据也是一种很好的数据压缩方法。

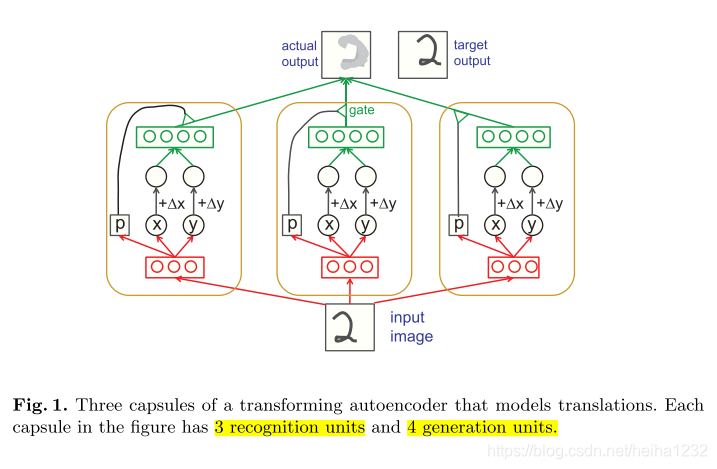

这篇文章提出了一种变换自编码（Transforming Autoecoders），相当于把自编码中的“压缩后的特征”限定为我们想要的特征，比如位移、旋转等，其结构如下：

被橘色方框框选的结构称为一个“capsule”（胶囊），上图共有三个capsule，用于提取一个二维图像的x方向、y方向的位移特征。红色的部分表示recognition units（识别单元），输出p、x、y，可以认为x、y是这个unit对于当前图像位置的一个估计，p表示对这个估计的确信程度，△x和△y是人为输入值，表示我们希望的位移，相加得到x+△x和y+△y，输入到generation units（生成单元）。

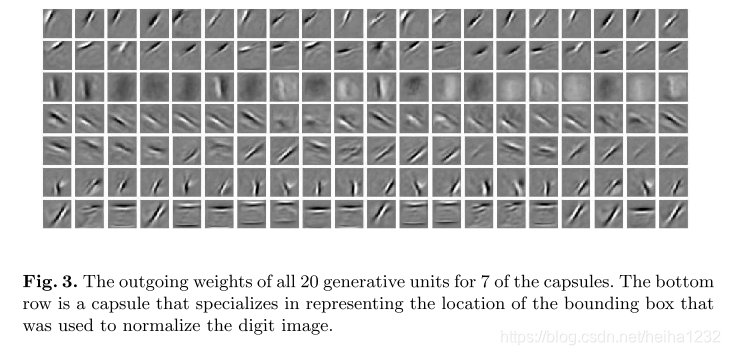

generation units根据输入的x+△x和y+△y生成我们期望得到的位移后的图片，假设使用mnist数据集，目标输出尺度为2828=784，那么每个generation unit都有一个1784维度的权重把这个unit与输出相连，1个capsule有4个generation units，那么就有4*784维度的权重把这个capsule与输出相连，这些权重蕴含了我们需要的重构特征。文章给出了这些权重的结果图：

这个结果是采用了30个capsules，每个capsule有20个generation units，上图显示了7个capsule对应的20个generation units所学习到的权重，可以看到每个capsule都学习到了输入数据的一些局部特征，20个generation units表征类似的结构，且会有一定的位移变化。30个capsules把各自表征的结构组合起来，就形成了位移后的图片。

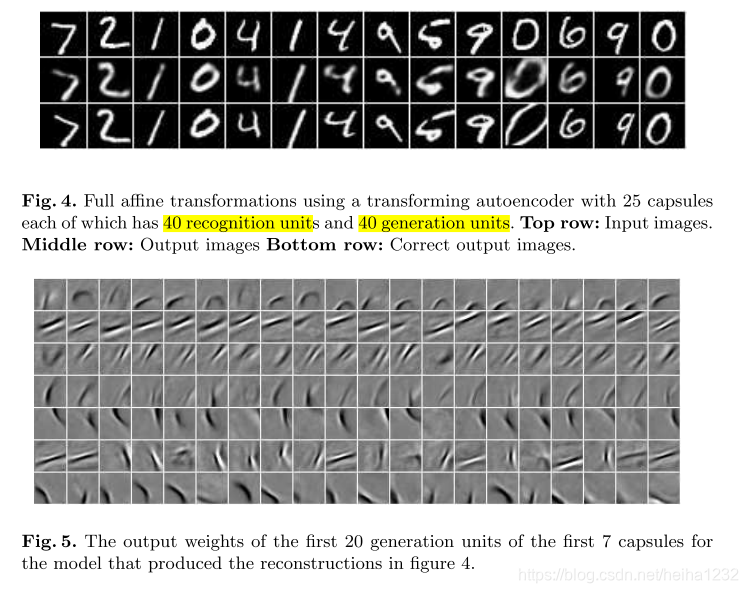

文章又进行了更加复杂的图像变换实验，使用3*3矩阵，表征位移、旋转、尺度缩放和错切，这是自编码重构结构，和generation units的权重图：

可以看到，权重图会包含一些旋转变化。

值得注意的点

这种transforming autoencoder每次只能编码一个样子的数字，所以对不同值或者不同长相的数字都需要进行单独的编码。

可以看到这个自编码器的“压缩后的特征”只有一个三维的特征：p，x，y，不包含原始数据的其他纹理、结构特征，所以一次只能学习一种样子的数字，相当于所给的训练集的唯一变量是位移。
