1.奈奎斯特采样原理

只要采样的频率高于原始信号频谱中最高频率的2倍，就可以无损的将信号复原出来。

由于时间是有限的，而频率是无限的，我们的采样频率不可能无限高，而一些噪声信号的频率却可以无限高，那这样会造成什么样的影响呢？答案是会造成频率混叠

2.小例子

在这里插入图片描述

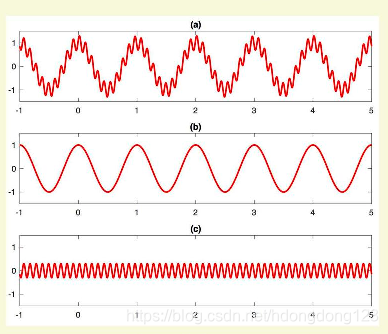

图（b）是频率1hz的信号，图（c）是频率9.5hz的噪声，图（a）是原始数据
如果以10hz频率进行采样， 1 h z ∗ 2 < 10 h z < 9.5 h z
