一、嘉立创导出

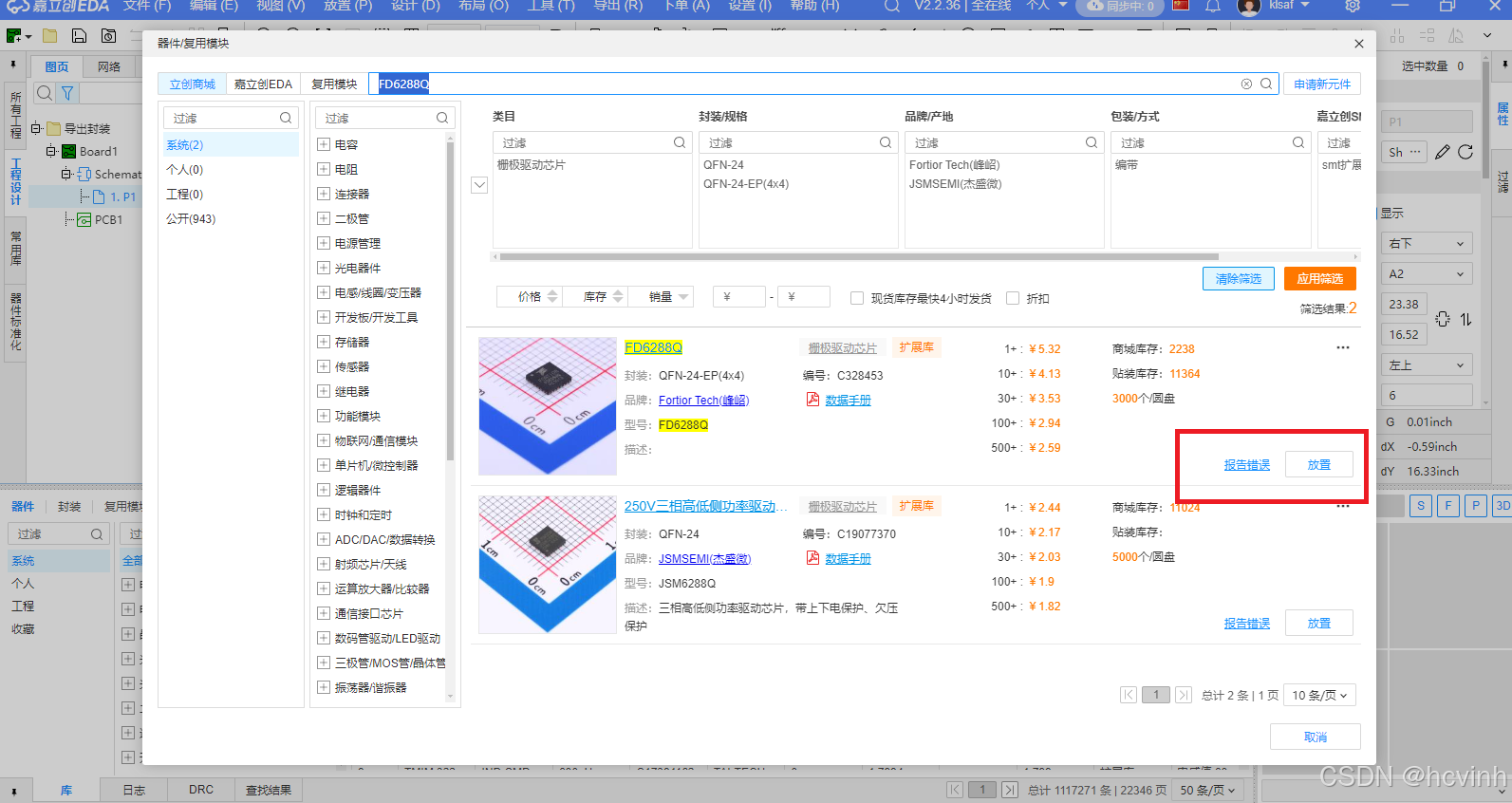

1、打开嘉立创EDA客户端,新建工程,在放置→器件/复用,搜索器件,然后点击放置

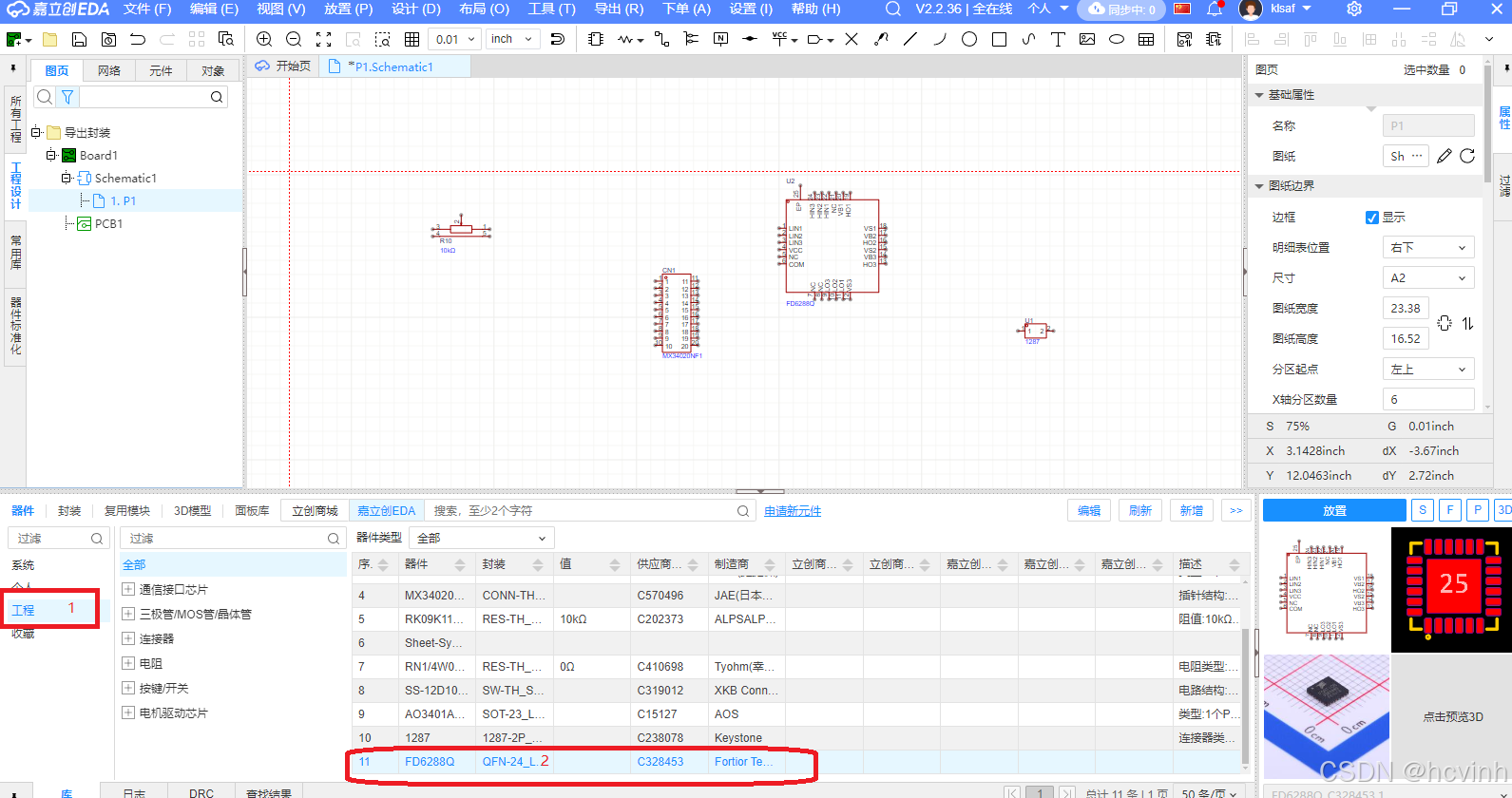

2、然后在工程里找到该器件,右击该器件选择编辑器件

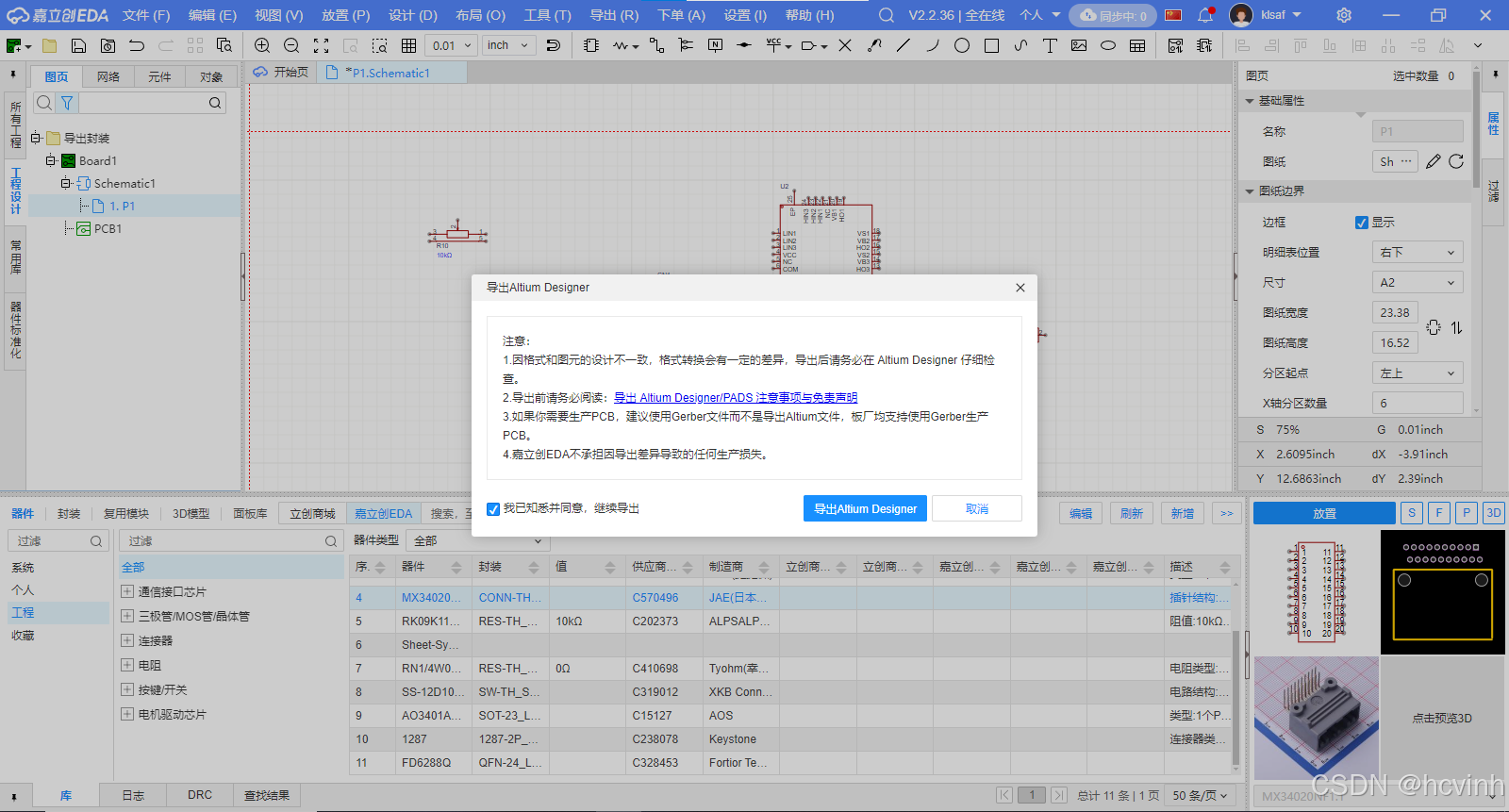

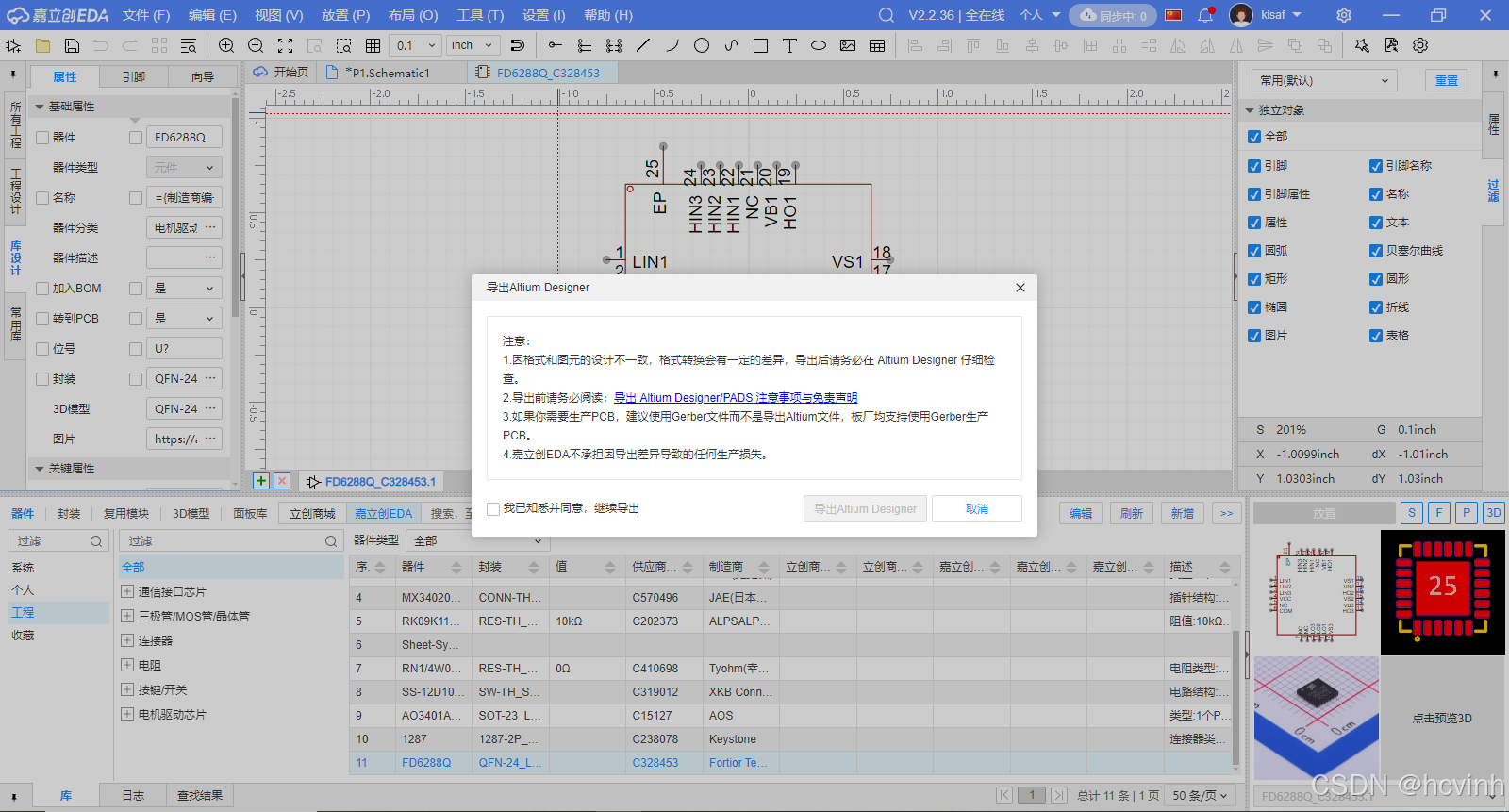

3、文件→导出→AD,出现下图界面,勾选我已熟知,然后点击导出AD

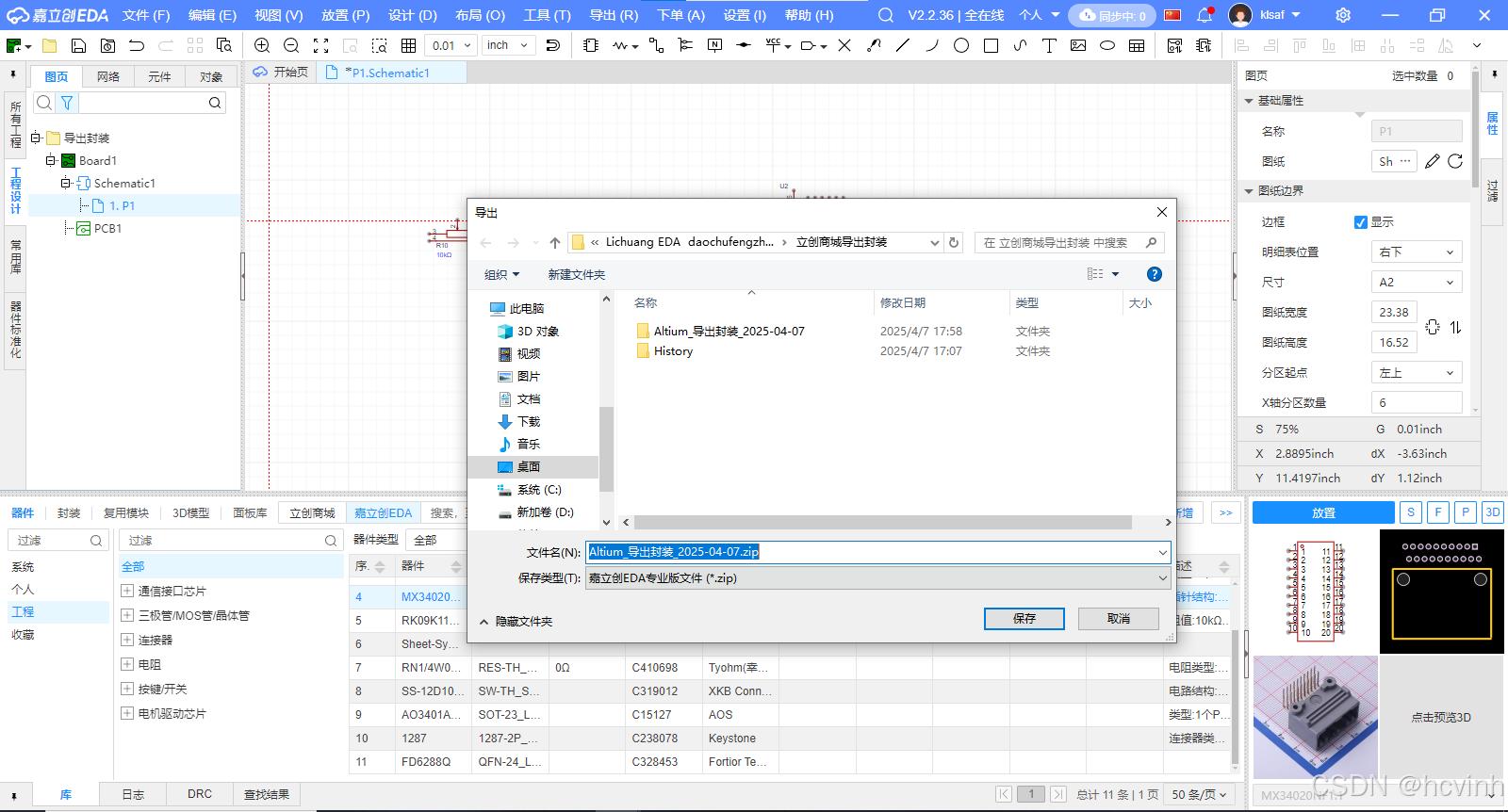

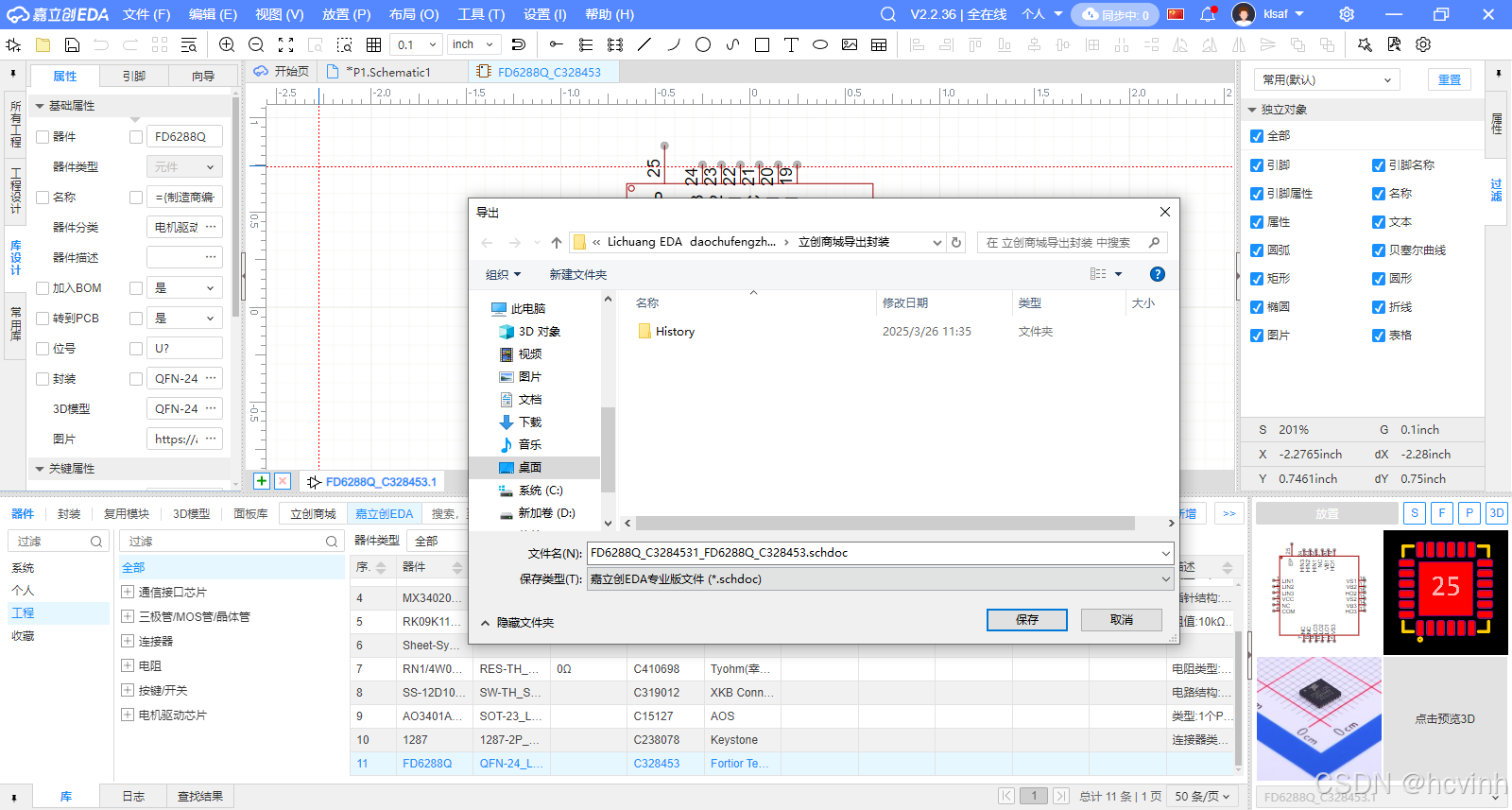

4、选择地址保存
二、AD导出

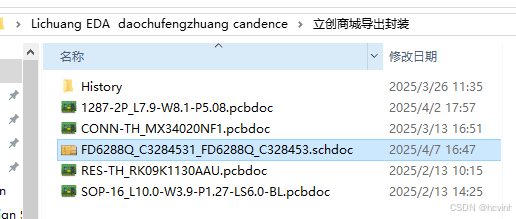

1、在嘉立创导出的目录下找到该文件,用AD打开

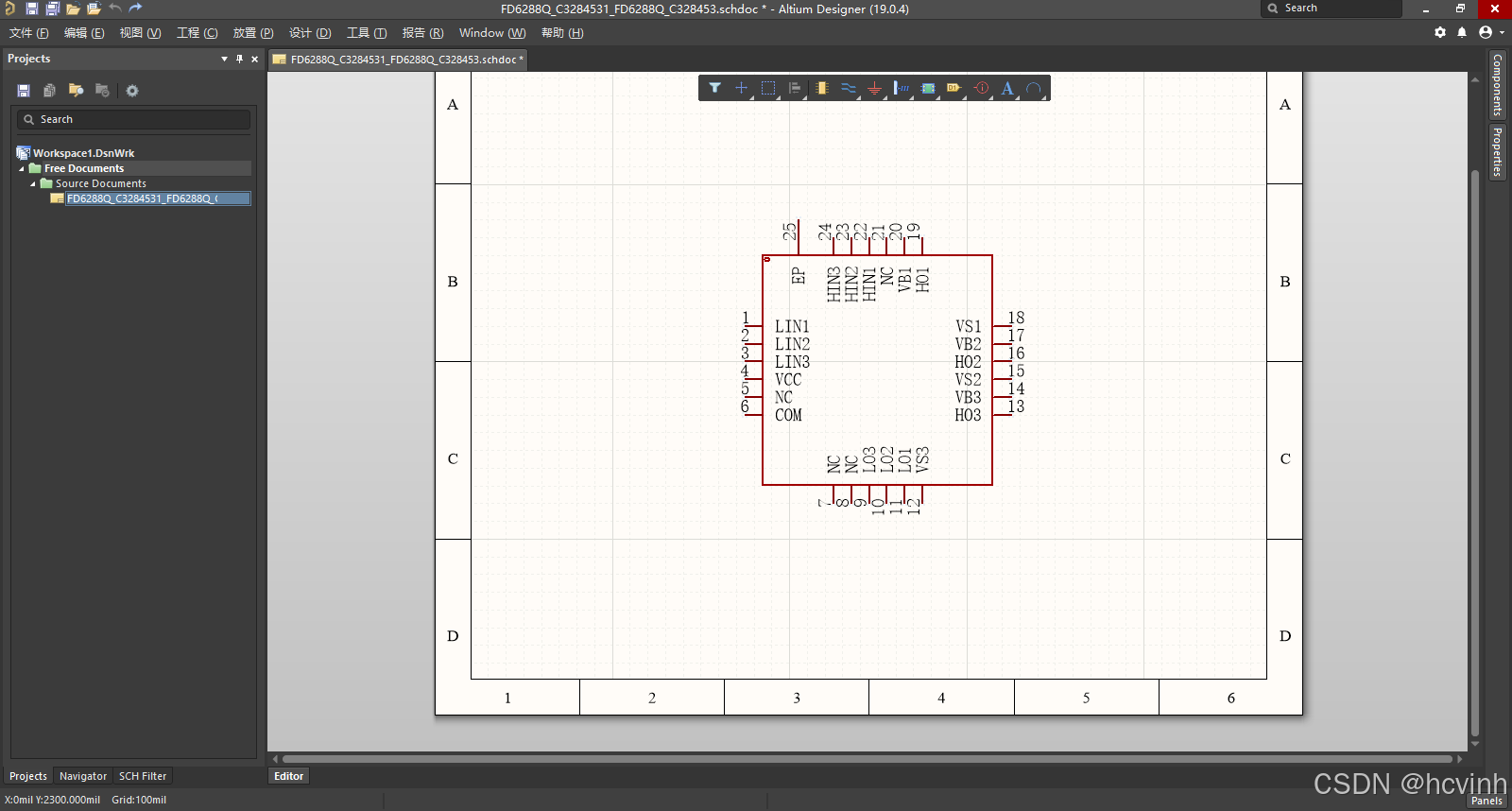

2、打开后是原理图的形式,如果是原理图想导出orcad,需要修改格式为asill,这里我们不使用原理图导出,直接成原理图库然后再导出到orcad。

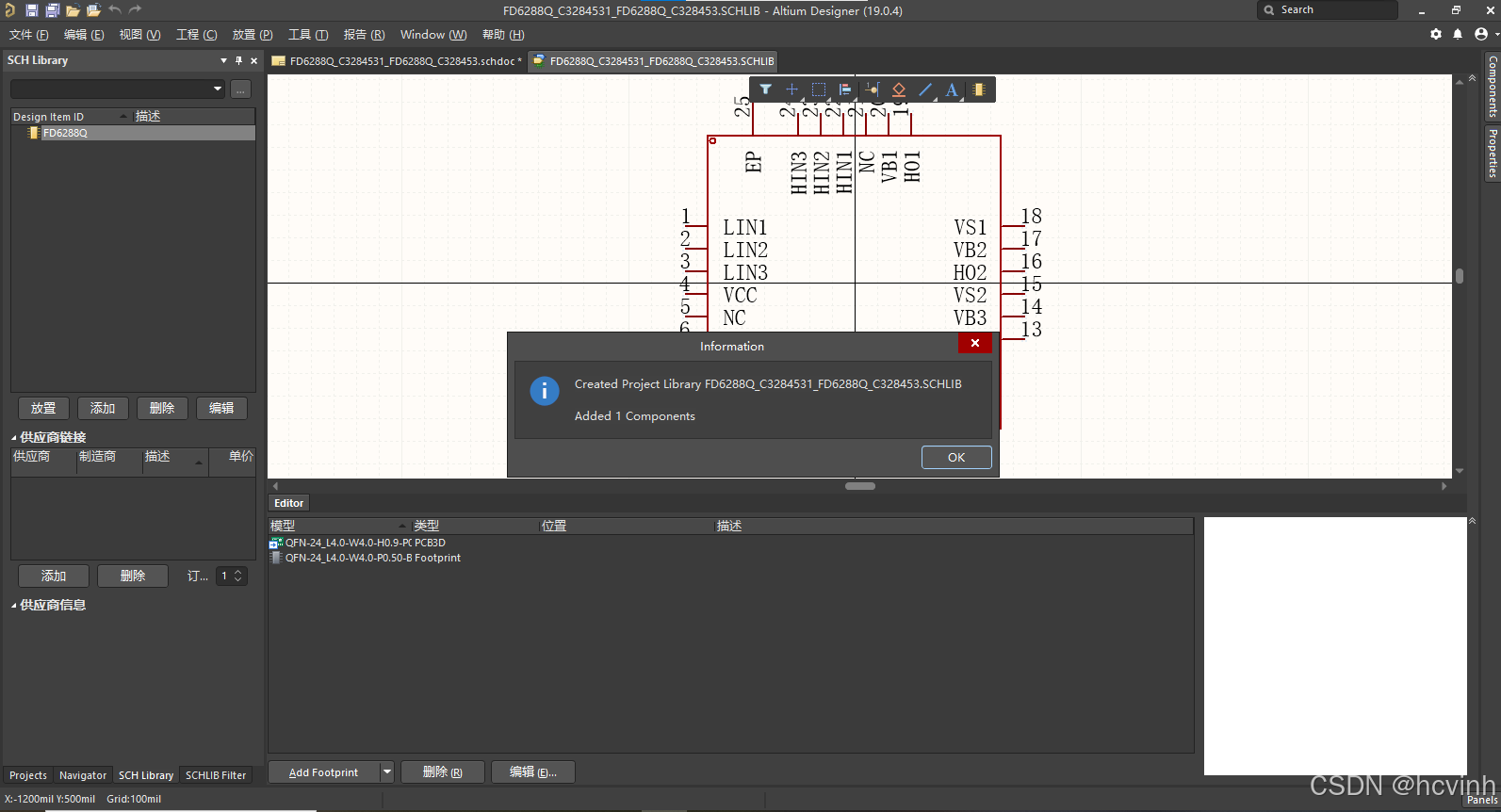

3、在altium中:设计→生成原理图库,如下图,点击OK后生成原理图库

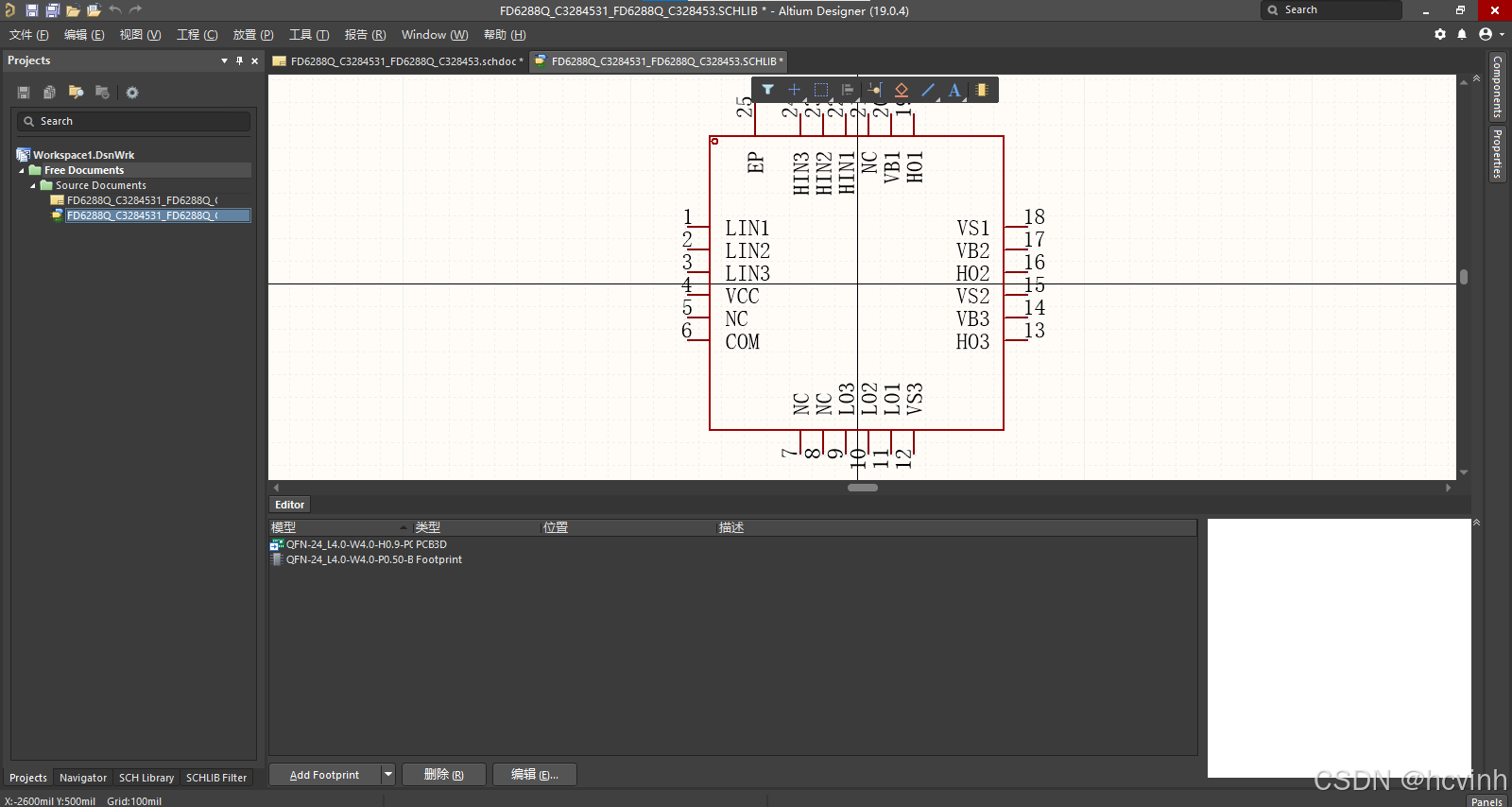

4、使用altium打开刚生成的原理图库,使其处于被选中状态

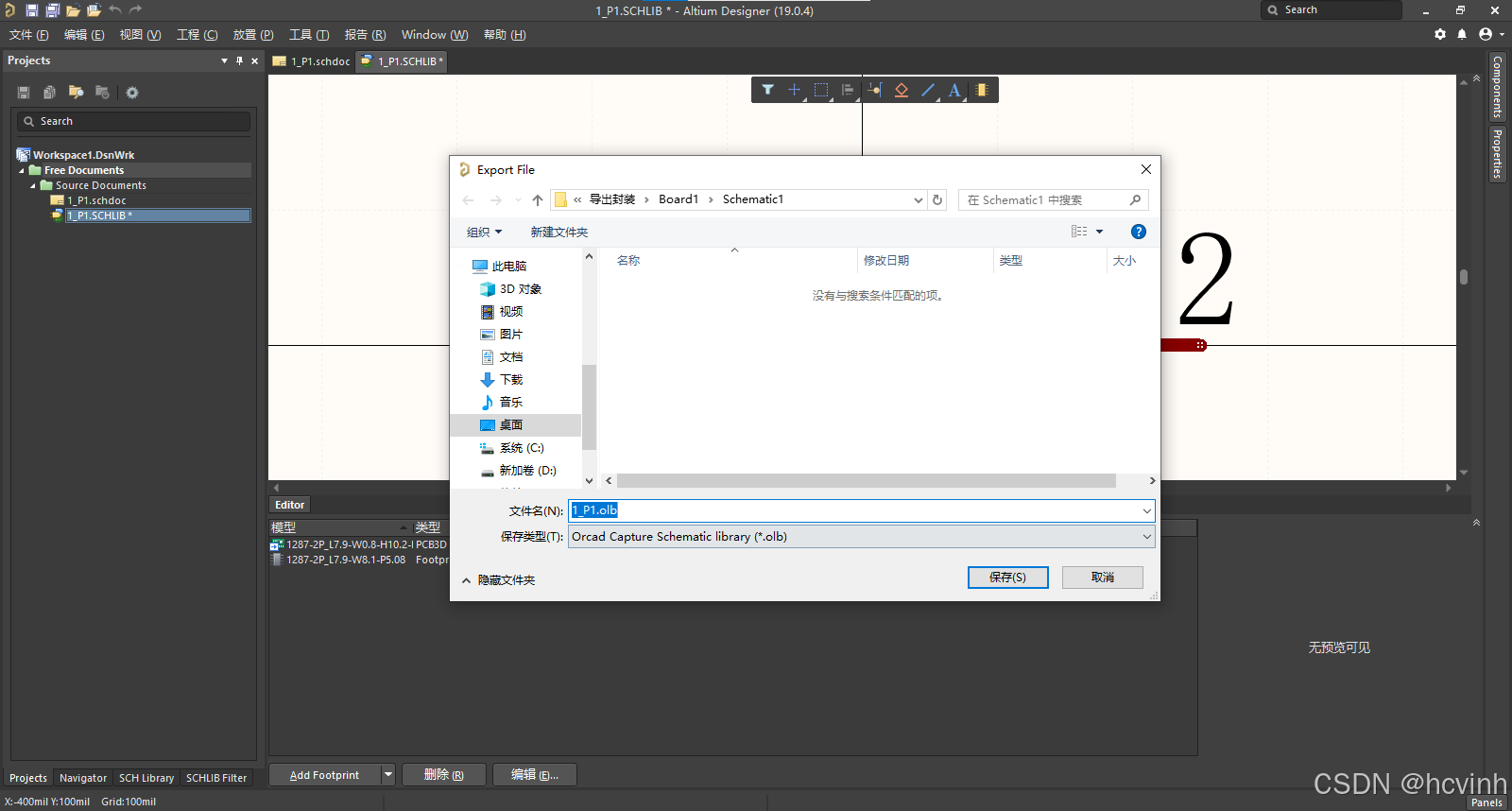

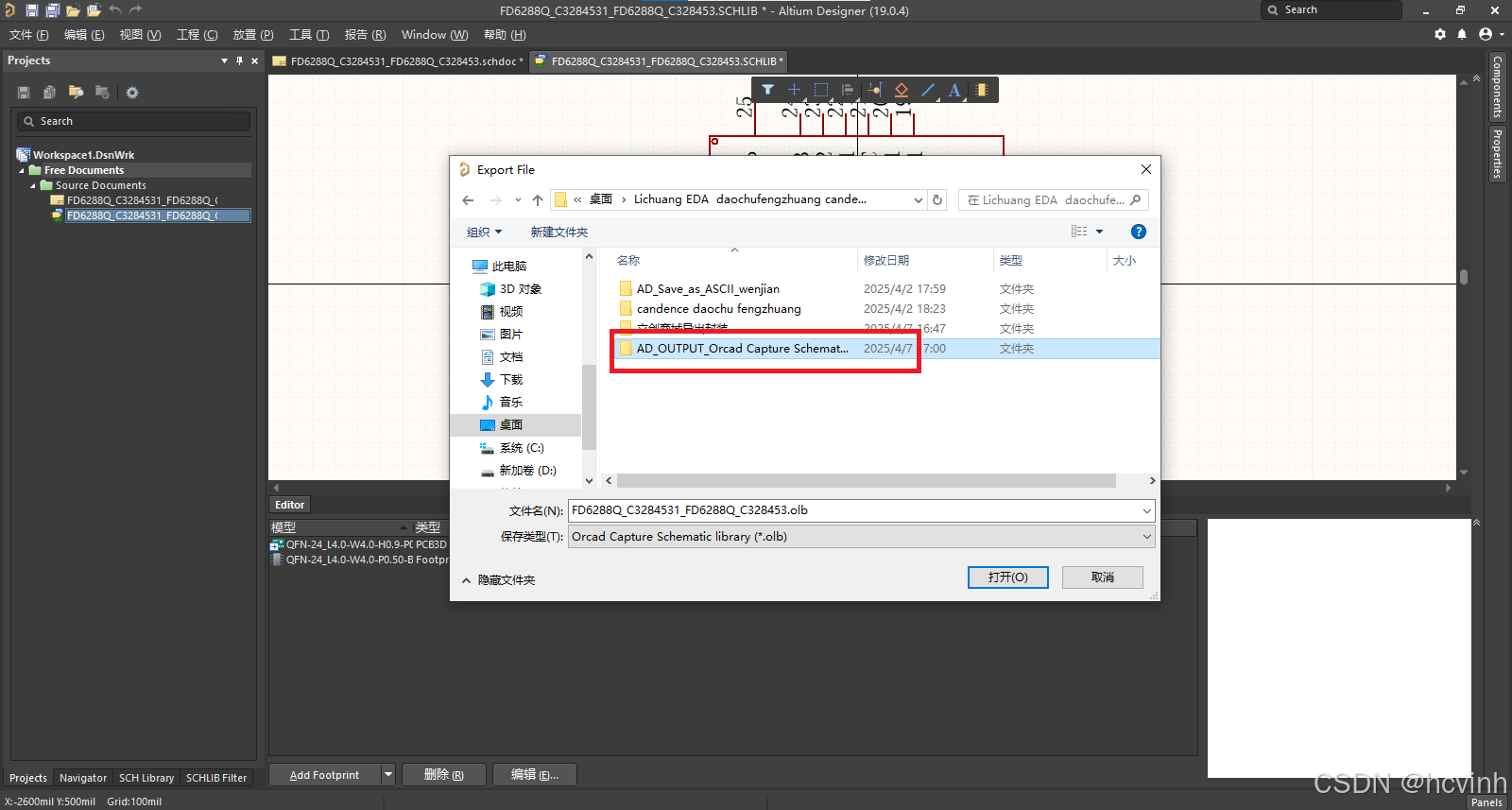

5、然后点击文件→导出→Orcad Capture Schematic Library。(最好先建立一个文件夹,用来保存生成的orcad原理图库olb文件)

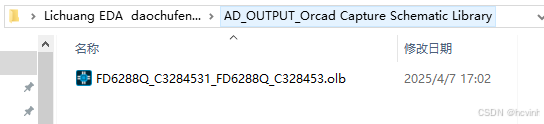

6、可以看到该目录下已经有candence原理图库文件了
三、candence 17.4导入

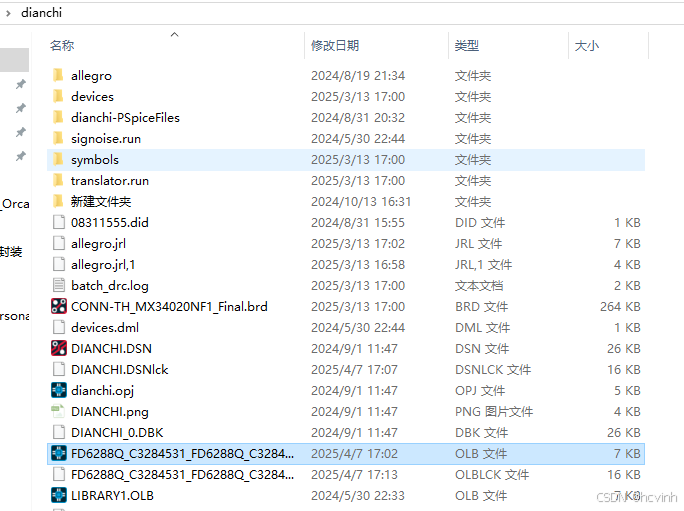

1、找到刚才AD导出的原理图库文件,放入candence建的工程目录下

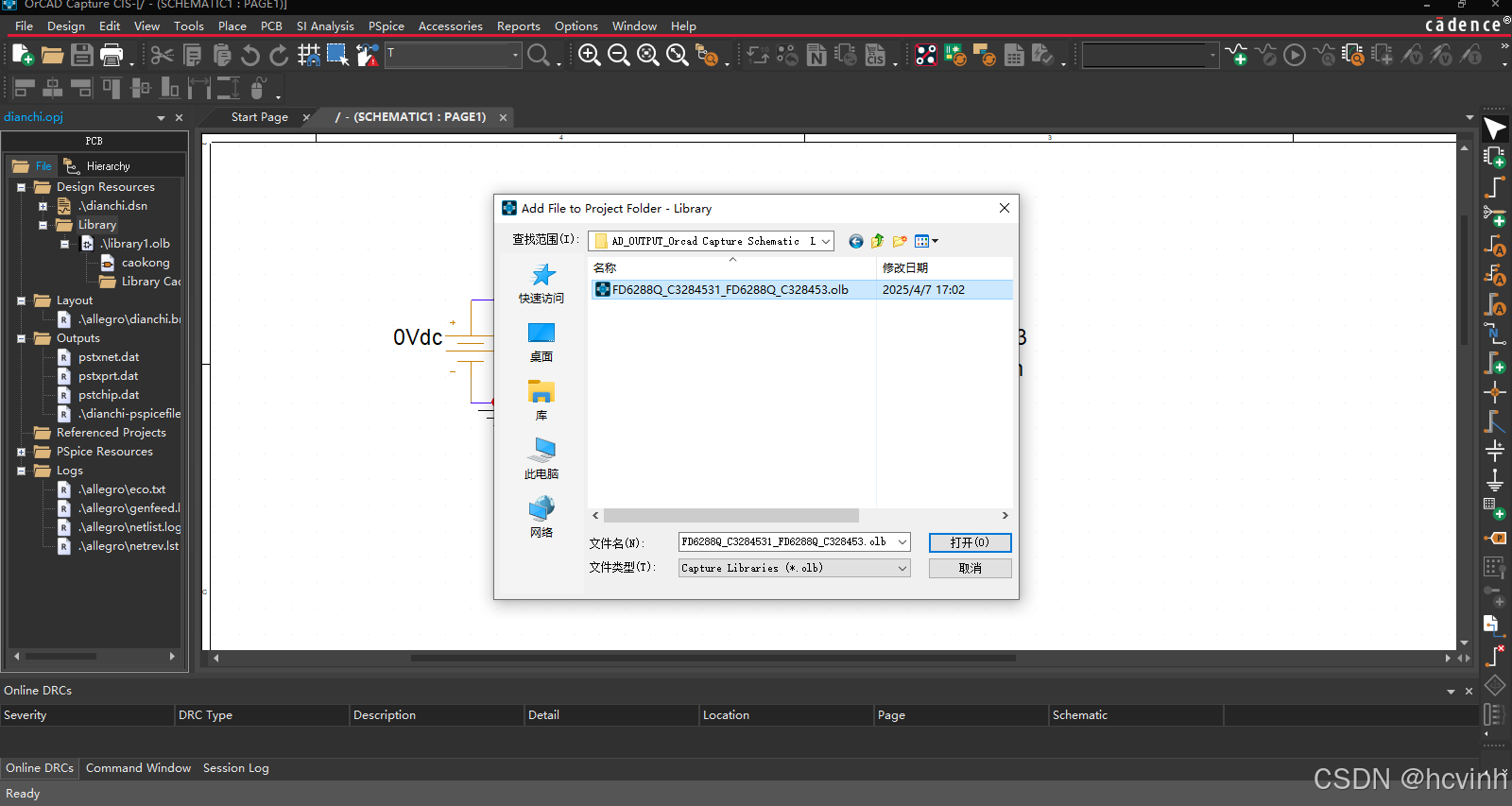

2、打开orcad的原理图文件,右键单击Library,点击Add file ,选择工程目录下的olb文件,将该文件添加到当前的原理图库文件夹中。

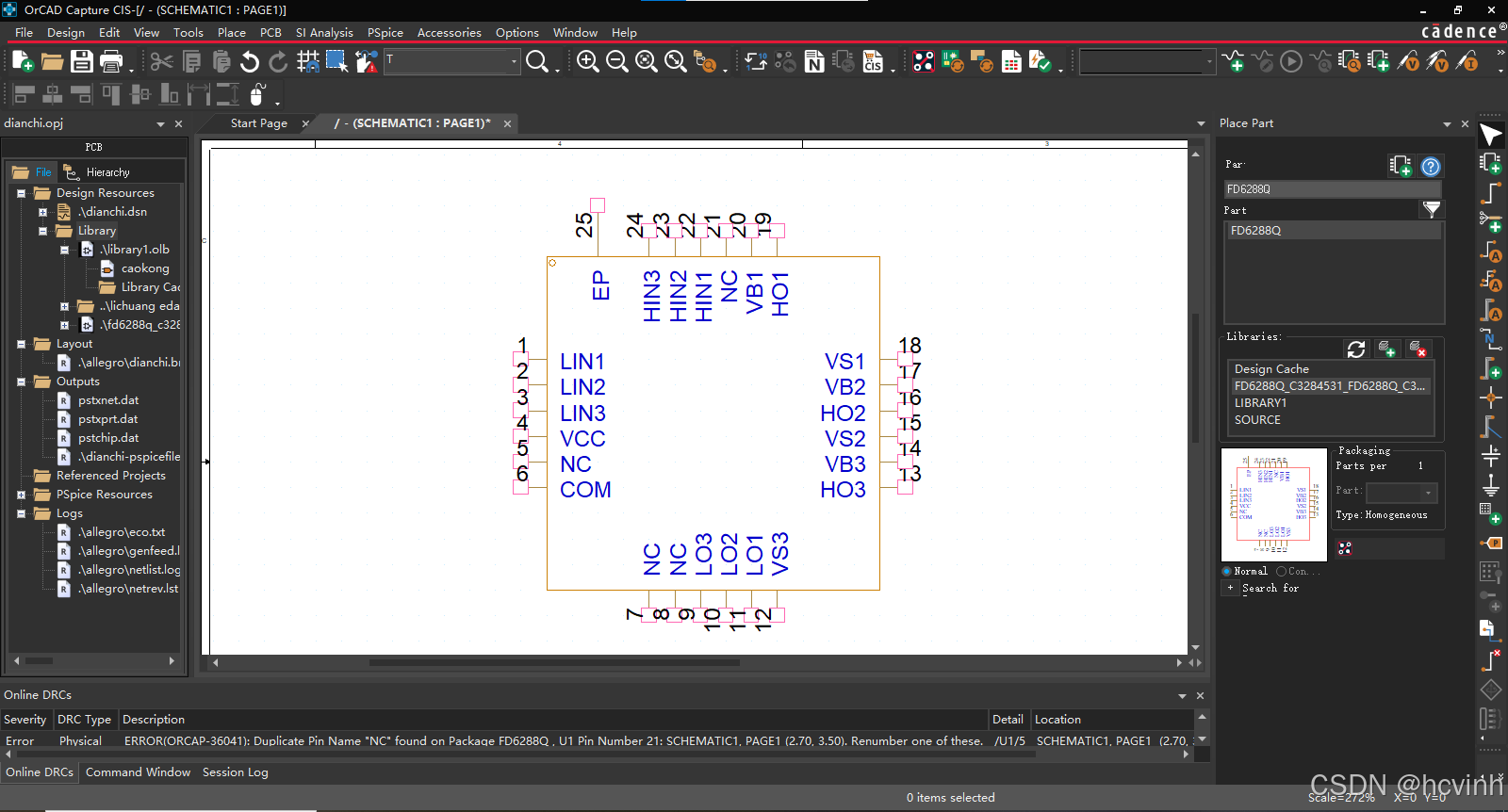

3、如下图所示导入成功
四、上面是单个元器件,下面是一次性导出多个器件

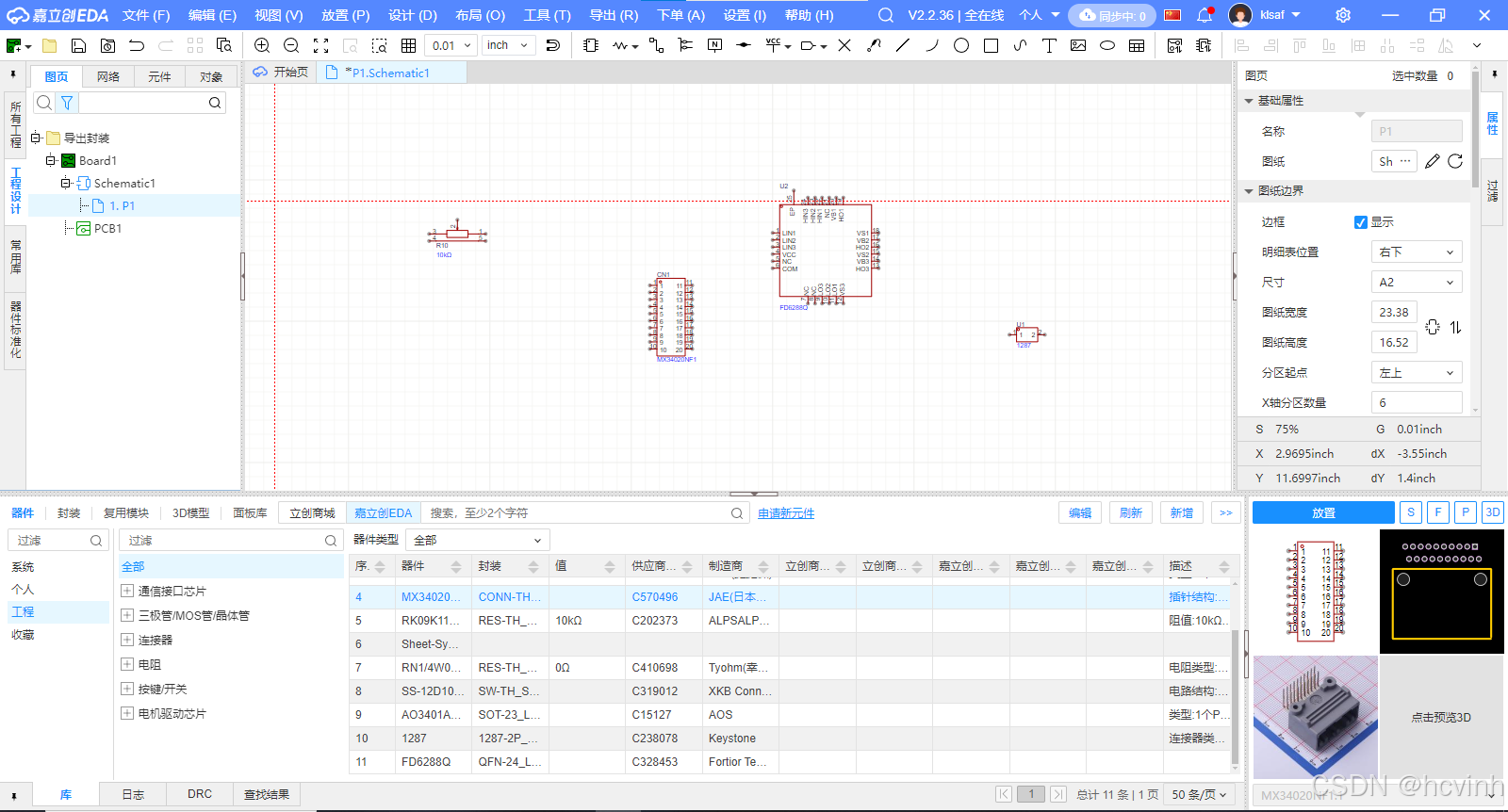

1、打开嘉立创EDA客户端,新建工程,在放置→器件/复用,搜索器件,然后点击放置 这一步一定要保存文件,不保存会漏掉元器件
2、文件→导出→AD,出现下图界面,勾选我已熟知,然后点击导出AD
3、保存文件

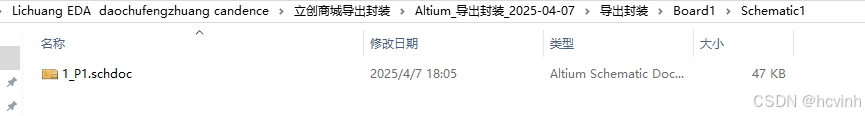

4、然后找到该压缩包解压,并找到原理图文件

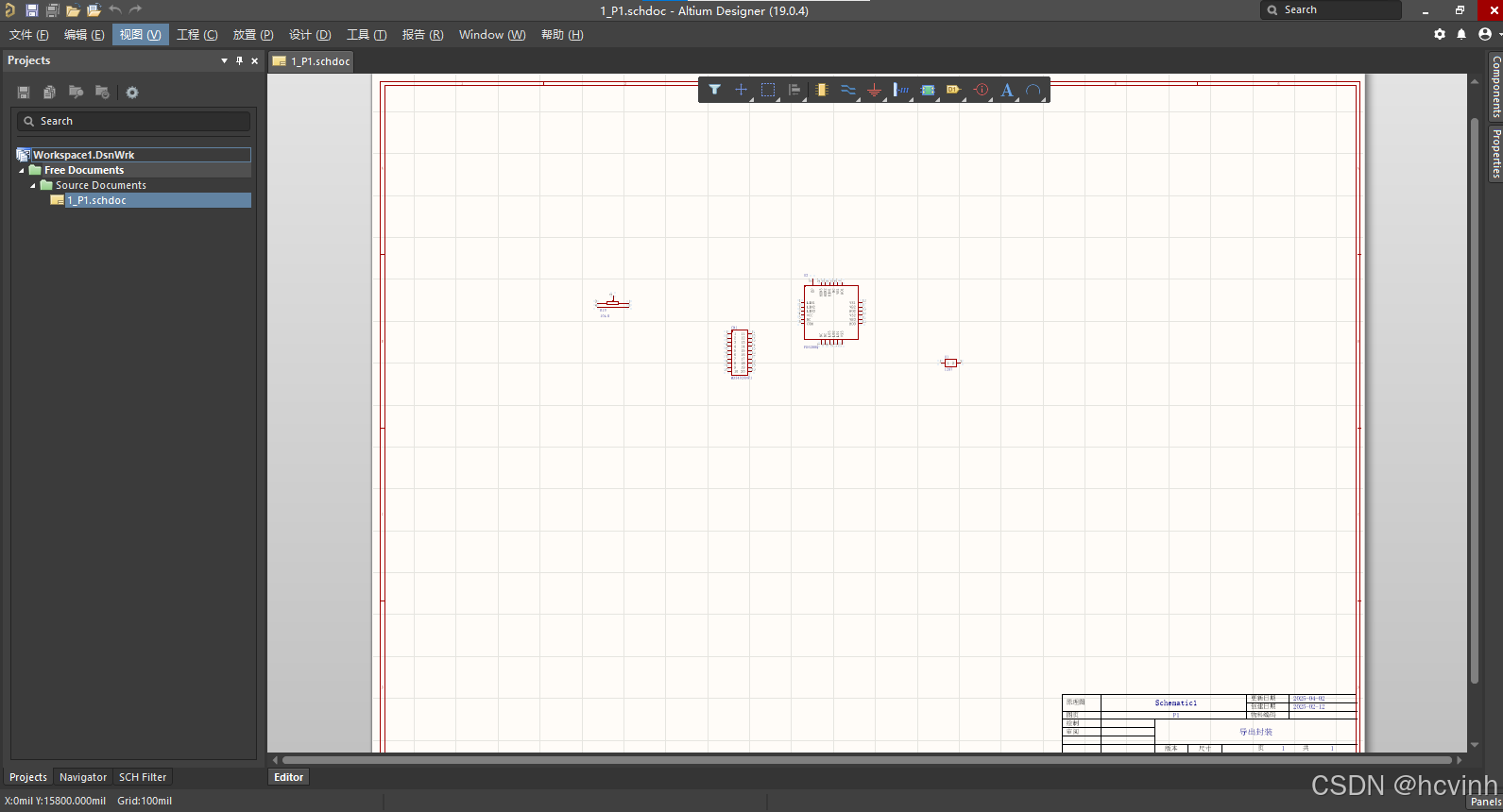

5、用AD打开,可以看到里面有四个元器件

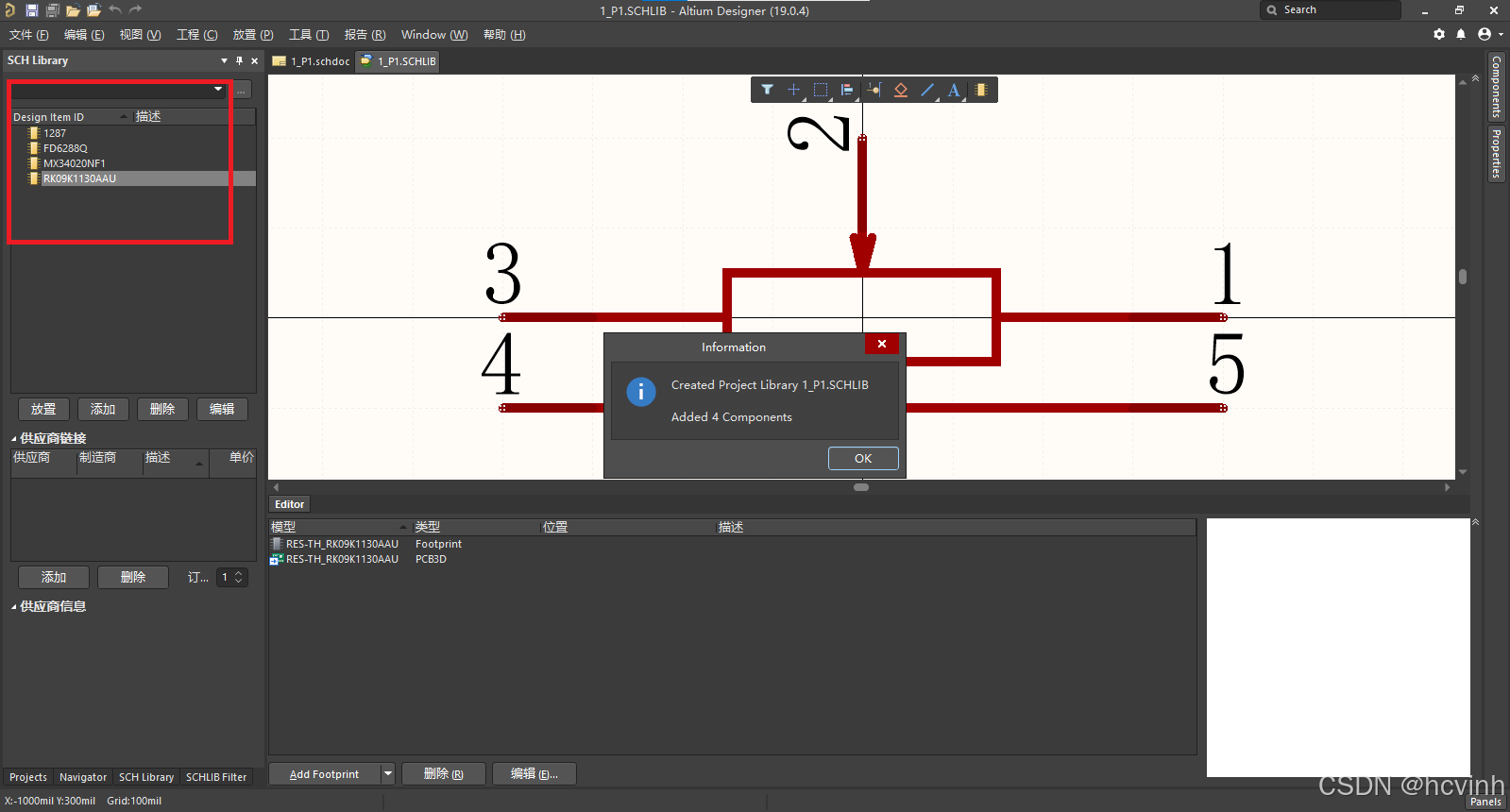

6、AD中:选中该原理图,设计→生成原理图库,如下图,可以看到原理图库里有四个元器件,然后点击OK后生成原理图库
7、使用altium打开刚生成的原理图库,使其处于被选中状态
然后点击文件→导出→Orcad Capture Schematic Library。(最好先建立一个文件夹,用来保存生成的orcad原理图库olb文件)
8、找到刚才AD导出的原理图库文件,放入candence建的工程目录下
打开orcad的原理图文件,右键单击Library,点击Add file ,选择工程目录下的olb文件,将该文件添加到当前的原理图库文件夹中。

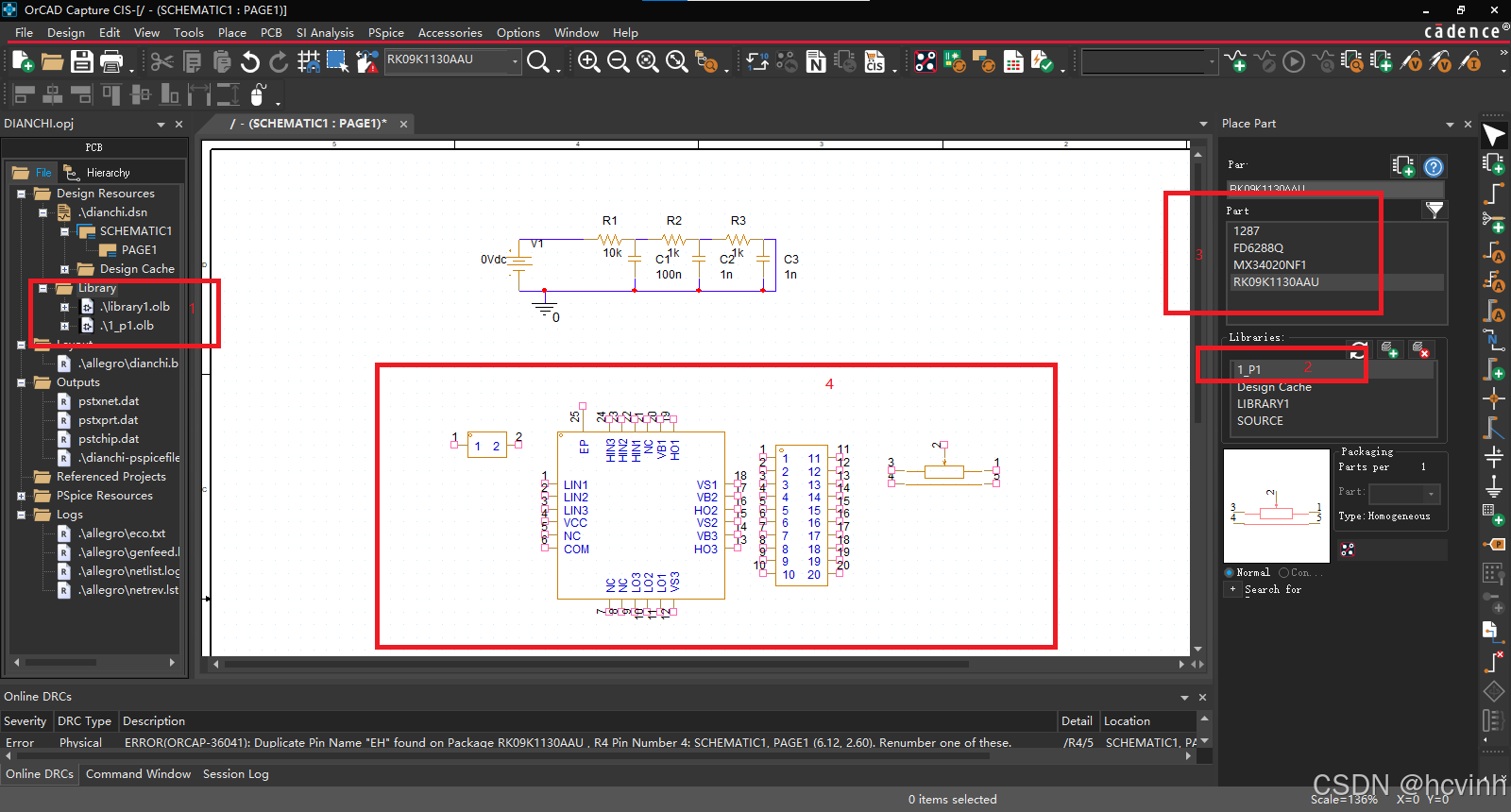

如下图所示导入成功
