如何理解MOS管的截止区、放大区（饱和区）、可变电阻区

一、MOS符号

NMOS:                                                                PMOS:

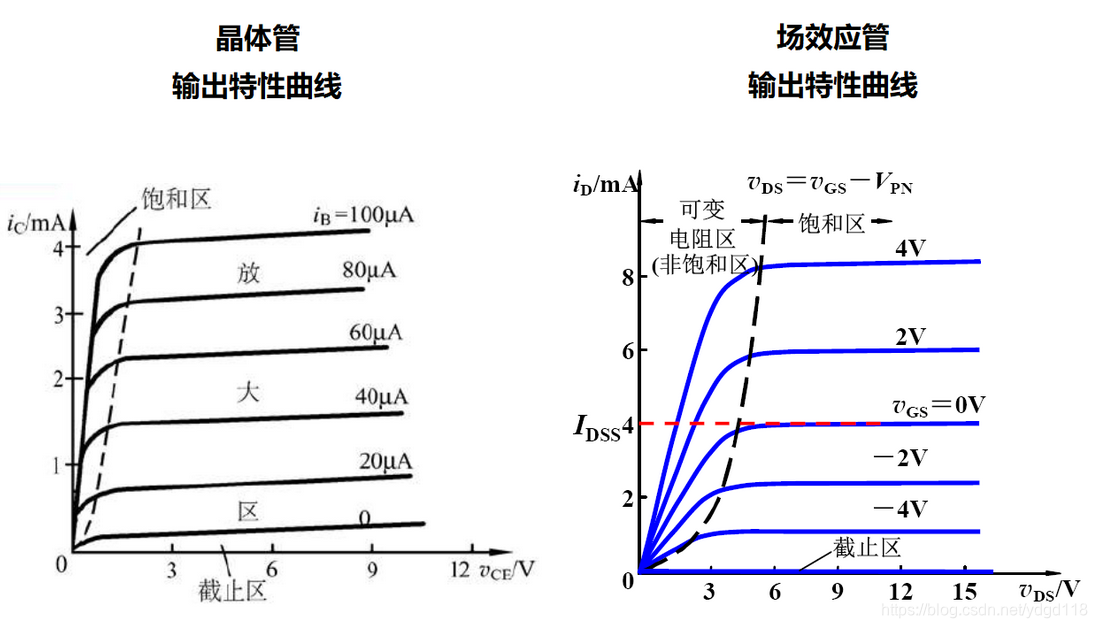

二、如何理解MOS管的输出特性曲线

以 NMOS来举例

1、截止区：就是Vgs<Vgs（TH）, 场管呈现关闭状态，无电流通过。这时Vds电压最大

2、放大区（饱和区）：Vgs>Vgs（TH）、Vds>Vgs-Vgs（TH）

随着Vgs增大，当Vgs>Vth时进入放大区。进入放大区后，id(漏极电流)只受控Vgs，随着Vgs增大而变大，只要维持Vgs不变，则输出电流恒定（不考虑热漂移等影响）,因此可以制作压控恒流源，或者恒流LED驱动。此时电流与VGS的平方有线性关系。

id=Kn(Vgs-Vth)^2   %  Kn为导电因子。

id=Vds/R(on)---由放大区特性可知，当Vgs不变，那么导通电阻随着Vds的变化而变化。

3、可变电阻区：Vgs>Vgs（TH）、Vds<Vgs-Vgs（TH)    ，这时Vds电压最小

随着Vgs再继续增大，此时id不受Vgs的控制，即使Vgs再增大，id也不会增大。

电阻的含义：设定Vgs不变时，改变电源输入电压，id也随之线性改变，并且Vds/id=R，R不变，

id=Vds/R(on)---在此区域内，id随Vds的增加而上升，两者呈现线性关系。

可变电阻的含义：当改变Vgs时，R就会变化，Vgs越大，电阻越小。因此可以使用这个特性来制作电子负载，只要保证Vgs不变，那么对外的一个阻值就不变。改变Vgs那么就可以得到不同阻值的电子负载。

通常，我们在MOS管的Datasheet中看到的RDS(ON)参数，即代表可变电阻区的导通电阻值。

三、选MOS管看那些参数

1、阈值电压（V_GS(th)）

阈值电压是MOSFET栅极与源极之间的电压，只有当栅极
