集群内高并发基础

网络分层模型

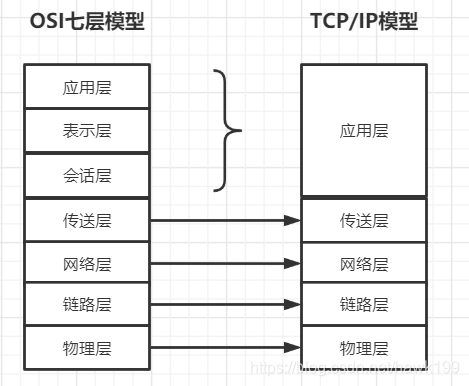

OSI模型与TCP/IP模型对比

TCP/IP模型详情

TCP/IP协议：IP端到端的通信，MAC点到点通信

数据包转发模型

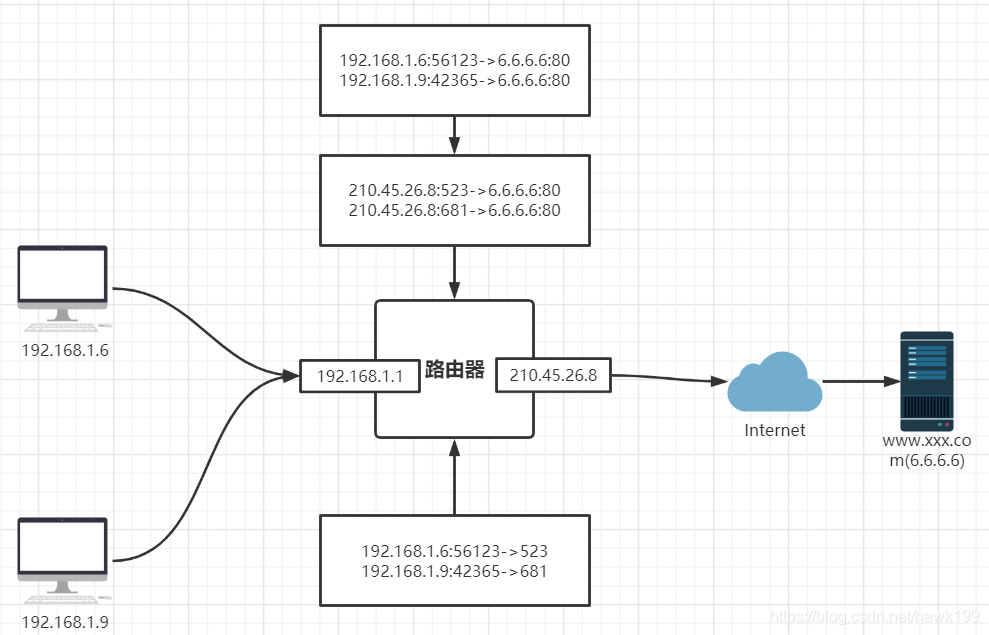

NAT（网络地址转换）

NAT是一种把私有地址转换为公网地址的技术，NAT会修改IP报文的源IP地址和目标IP地址，如上图，当192.168.1.6和192.168.1.9请求www.xxx.com时，具有NAT功能的路由器会把请求路由到公网IP,并替换源IP地址为公网IP地址及端口，当请求返回时，再把公网IP替成私网IP地址，然后路由到私网

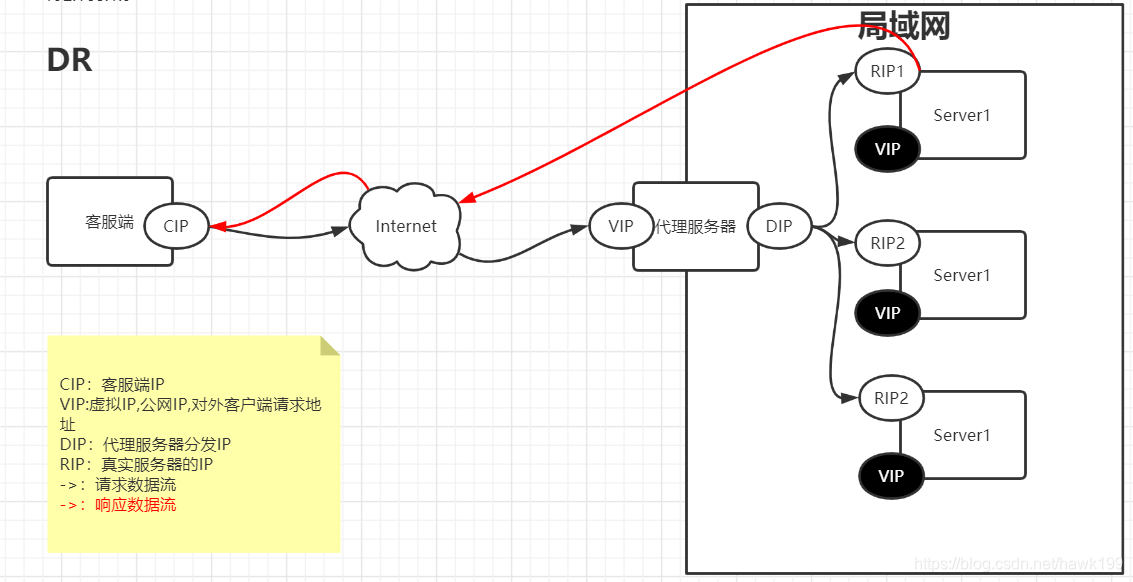

DR（直接路由）

• 代理服务器和Server都使用VIP对外提供服务，但是只有代理服务器的VIP对外可见
• 当请求到达时，代理服务器替换目标MAC为Server MAC,源MAC为DIP MAC，把数据包分发给后台Server
• 响应数据包直接通过VIP所在接口（lo接口），通过网卡直接发给客户端
• 由于是修改的是MAC地址，代理与Server必须处于同网段

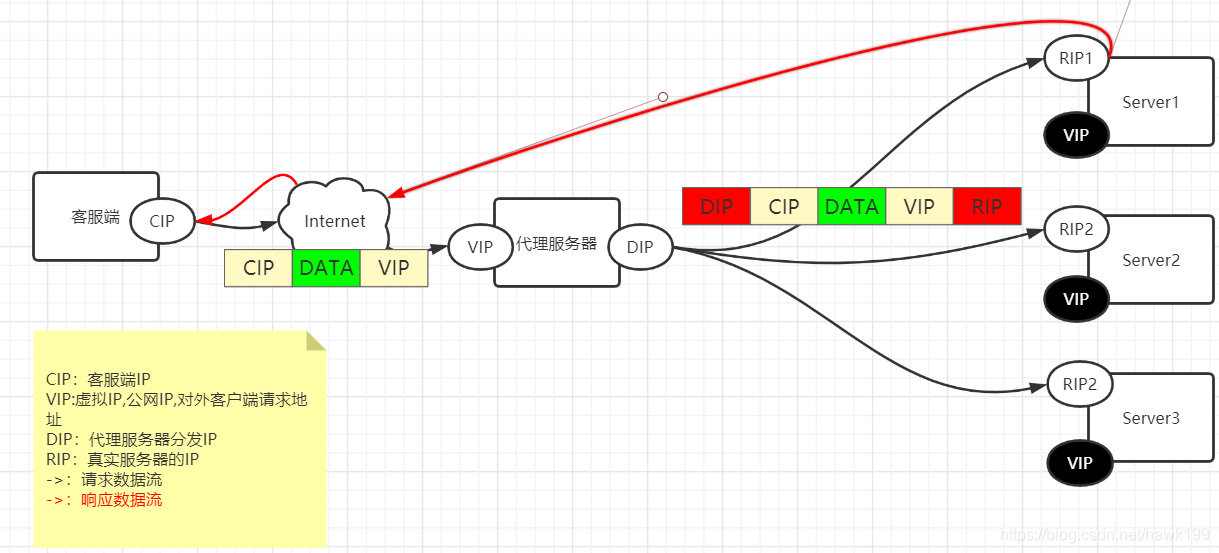

TUN隧道

TUN隧道模型可以在客户端到代理服务器建立隧道，也可以在代理服务器和Server之间建立隧道。

• 隧道模型是在原数据包外再封装一个源ip和目标ip，分为客户端封装代理拆包（比如VPN）和代理封装Server拆包两种方式
• RIP可以是公网IP，也可以是私有IP
• 需要使用IP隧道协议，具有封包拆包开销

高并发

负载均衡模式

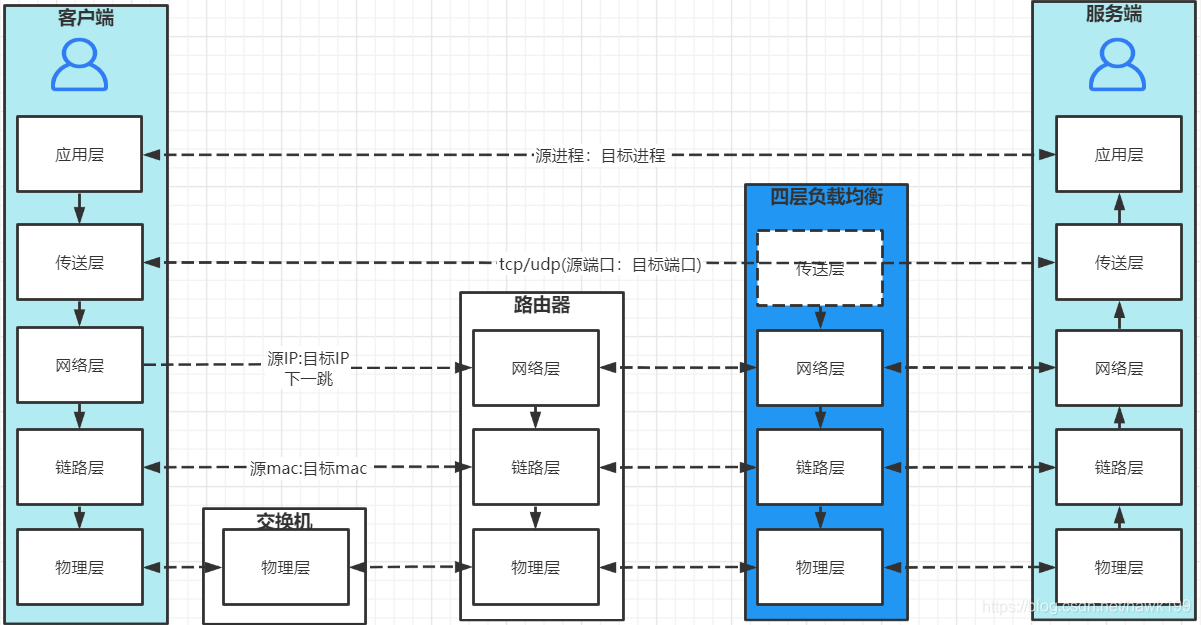

四层负载均衡

LVS

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统,详情参考LVS主站，目前已是linux内核一个模块(ipvs),实际使用需要安装ipvsadm管理工具

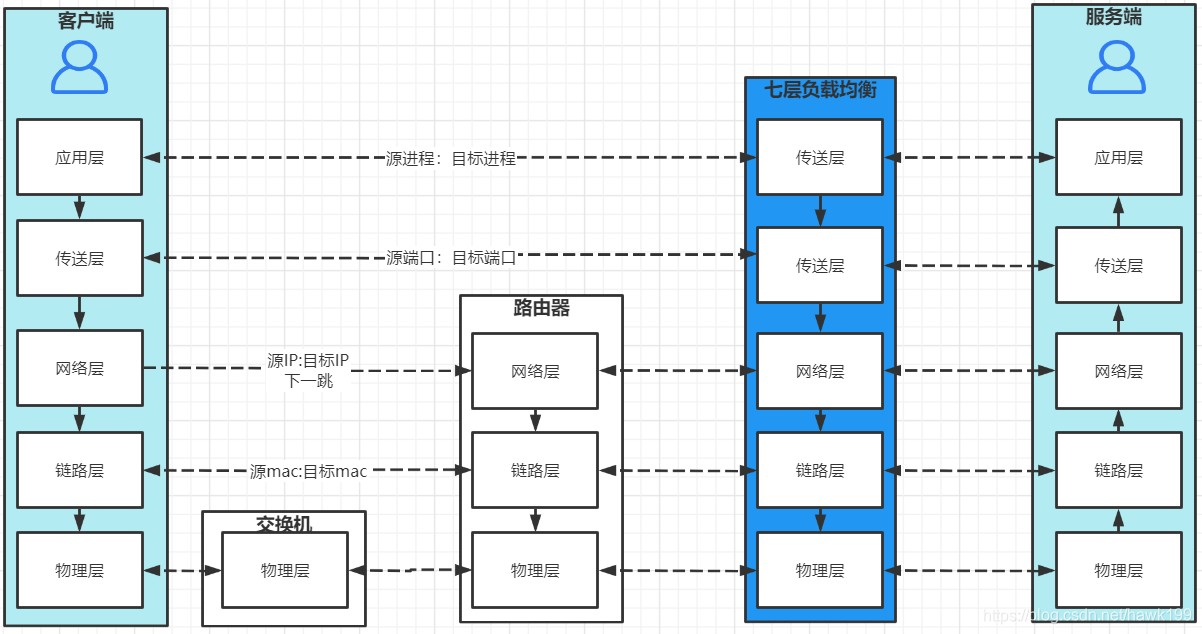

七层负载均衡（反向代理）

高可用

• 解决单点故障的方式是增加机器，一变多，采用主备模式或主主模式
• 怎么确定主机故障，可采用主机主动通告和备机轮询主机两种方式
• 如果有多台备机，怎么确定那台备机提供服务，一般采用权重方式

keepalived

主要功能

• 监控自己服务
• 通告master状态，监控slave状态，故障后，选出新的master
• 监控后台服务器状态，故障后自动下线
• 配置vip、ipvs

缺点

keepalived非分布式服务，本身存在单点故障问题
