^_^填坑备忘^_^C#自动化编程实现STK+Exata对卫星互联网星座进行网络仿真

  1. C#实际选择 STK11版本 or STK12版本的问题备注。

C#自动化客户端调用STK时,实际选择 STK11版本 or STK12版本 的调试运行备注】

以下代码“更新并重新打包备份为”testSTKQualNetInterface备份08.1_★避坑★【种子卫星:天线直接安装在卫星上,中间不能有Sensor传感器】.zip

源码文件: g:\teststkqualnetinterface\starlinksimulationclient.cs

        private void button_OpenSTK_Click(object sender, EventArgs e)

        {

            #region 打开STK引擎:首先尝试打开现有STK软件,没有现成打开的STK;则新建打开一个STK软件实例

            try

            { //尝试获取现在已经在运行的 STK实例

                m_uiApp = System.Runtime.InteropServices.Marshal.GetActiveObject("STK11.Application") as AgUiApplication;

                #region C#自动化客户端调用STK时,实际选择 STK11版本 or STK12版本 的调试运行备注 @2024-5-7 09:16:28

                // 貌似上面的 GetActiveObject("STK11.Application") 指定调用 STK11版本,

                // 其实不是,真正决定C#调用哪个版本的的STK,即【实际选择 STK11版本 or STK12版本】,

                // 是由【[testSTKQualNetInterface]】C#工程里引用的[AGI.STKObjects.Interop]系列【.Net互操作程序集】的STK版本决定的!

                // 比如,目前这个工程引用的[AGI.STKObjects.Interop.dll]是 12.0.0.0,那么运行时调用的就是 STK12版本

                // 所以,貌似 GetActiveObject("STK11.Application") 中的 "STK11.Application" 对 STK11版本 or STK12版本 都适用。

                #endregion C#自动化客户端调用STK时,实际选择 STK11版本 or STK12版本 的调试运行备注

  1. 将〔testSTKQualNetInterface备份08.1_★避坑★【种子卫星:天线直接安装在卫星上,中间不能有Sensor传感器】.zip〕中的《 Program.cs  StarlinkSimulationClient.cs  StarlinkSimulationClient.Designer.cs  XLsatNPF.cs 》源码文件重新替换到〔F:\WS_STK_use_Interop\test_Client 〕解决方案中的‘testSTKQualNetInterface’工程中,调试运行:
    1. 编译通过、运行正常,未报错;
    2. ‘一键自动化测试’,最后一步是调用[button_SaveToVDF_Click]加密保存场景为*.vdf,密码为 roottoor ;
    3. 调试运行时,C#调用STK11.6正常;保存的[D:\Temp\Starlink5x4_20SAT-SimScenario.vdf],既能用 STK11.6 也能用 STK12.2 打开(密码roottoor);

STK11.6逆向编译生成的Exata插件,测试运行正常 卫星节点位置可以正常调用STK进行更新】★STK+Exata联合仿真★

    1. 【STK11.6逆向编译生成的Exata插件,测试运行正常】用STK11.6重新打开加密保存的[D:\Temp\Starlink5x4_20SAT-SimScenario.vdf],调出‘软件逆向(反编译后重新编译)JSLS生成的’【QualNet Interface】场景管理器,对卫星Antenna天线建立网络连接并且建立星间链路,再在【QualNet Interface】场景管理器里单击‘go’,能够正常调用Exata进行网络仿真!
    2. STK11.6调用Exata插件进行网络仿真,生成的仿真*.config配置文件及目录,可以正常用Exata7.3打开(Exata6.2设置了调试断点会报错),卫星节点位置可以正常调用STK进行更新
  1. 因为【QualNet Interface Scenario Explorer】场景管理器,本质上在操作时,是调用‘作为组件服务的[AGI.StkQualnetUiControls]服务器’,所以跟踪调试的时候:

★客户端服务器CS模式 调试运行 QualNet Interface Scenario Explorer】场景管理器STK.Net组件插件

    1. 首先还是运行【[F:\WS_STK_use_Interop\test_Client]】解决方案里的“C#客户端”,单击‘一键自动化测试’,等待C#客户端操作STK服务器,创建仿真场景完毕;
    2. 然后打开【[F:\WS_STK_use_Interop\test_Server]】解决方案,:
    3. 第三,在打开的【[F:\WS_STK_use_Interop\test_Server]】解决方案中,附加到进程,附加到[AgUiApplication.exe]STK软件进程
    4. 在【[F:\WS_STK_use_Interop\test_Server]】解决方案的《NetworkInterfaceForm.cs》(位于[F:\WS_STK_use_Interop\test_Server\AGI.StkQualnetUiControls\]工程),找到构造函数,下断点以便跟踪调试;

              public NetworkInterfaceForm(NetworkInterface networkInterface, Entity parentEntity, AgStkObjectRoot stkRoot)

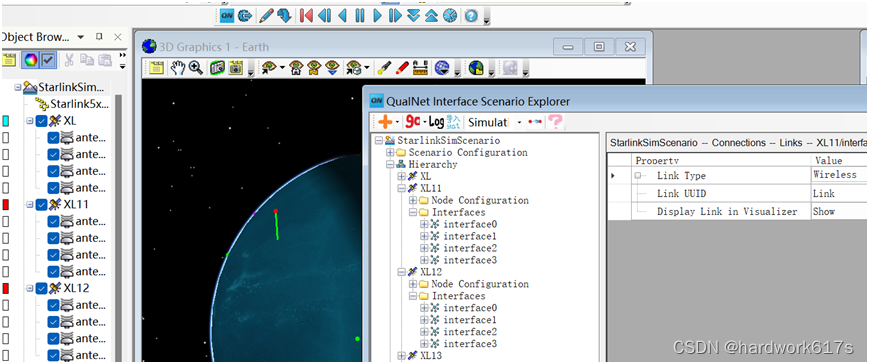

    1. 在【[test_Client]】客户端解决方案运行的C#程序打开的STK11.6软件中,手动操作调出【QualNet Interface Scenario Explorer】场景管理器,选定某颗卫星(比如XL11),右键‘Add’,目的是为该卫星添加网络接口Interface; è 马上可以发现【[test_Server]】里的NetworkInterfaceForm(NetworkInterface networkInterface, Entity parentEntity, AgStkObjectRoot stkRoot)断点被拦截命中,这时的调用堆栈是:

>         AGI.StkQualnetUiControls.dll!AGI.StkQualnetUiControls.NetworkInterfaceForm.NetworkInterfaceForm(AGI.StkQualnetObjectModel.NetworkInterface networkInterface, AGI.StkQualnetObjectModel.Entity parentEntity, AGI.STKObjects.AgStkObjectRoot stkRoot) 24            C#

           AGI.StkQualnetUiControls.dll!AGI.StkQualnetUiControls.StkQualnetScenarioExplorer.OnEntityAddNetworkInterfaceMenuItemClick(object sender, System.EventArgs e) 253   C#

           AGI.StkQualnetUiControls.dll!AGI.StkQualnetUiControls.StkQualnetScenarioExplorer.networkInterfacesContextMenuAdd_Click(object sender, System.EventArgs e) 266           C#

  1. 经跟踪调试,锁定【QualNet Interface Scenario Explorer】场景管理器‘针对Antenna天线添加Interface网络接口’的关键代码:

★调试找到关键代码★【场景管理器‘针对Antenna天线添加Interface网络接口’】

    1. F:\WS_STK_use_Interop\test_Server\AGI.StkQualnetUiControls\StkQualnetScenarioExplorer.cs】的[ OnEntityAddNetworkInterfaceMenuItemClick ],其中,两句最关键的是【 new NetworkInterfaceForm(null, entityTreeNode.Entity, this.StkRoot); 】和【 NetworkInterface networkInterface = networkInterfaceForm.GetNetworkInterface(); 】;
    2. F:\WS_STK_use_Interop\test_Server\AGI.StkQualnetUiControls\NetworkInterfaceForm.cs】的[ public NetworkInterface GetNetworkInterface() ];
    3. 最终结果:对[AGI.StkQualnetObjectModel.NetworkInterface]类型的【[networkInterface]类成员变量】进行赋值。

① 【《StkQualnetScenarioExplorer.cs》】的[ OnEntityAddNetworkInterfaceMenuItemClick ]:

源码如下:

                          private void OnEntityAddNetworkInterfaceMenuItemClick(object sender, EventArgs e)

                          {

                                EntityTreeNode entityTreeNode = this.EntityContextMenu.Tag as EntityTreeNode;

                                if (entityTreeNode != null && entityTreeNode.Entity != null)

                                {

                                      NetworkInterfaceForm networkInterfaceForm = new NetworkInterfaceForm(null, entityTreeNode.Entity, this.StkRoot);

                                      if (networkInterfaceForm.ShowDialog() == DialogResult.OK)

                                      {

                                           NetworkInterface networkInterface = networkInterfaceForm.GetNetworkInterface();

                                           entityTreeNode.Entity.NetworkInterfaces.Add(networkInterface);

                                           entityTreeNode.InterfacesNode.Nodes.Add(new NetworkInterfaceTreeNode(networkInterface));

                                      }

                                }

                   }

② 【《NetworkInterfaceForm.cs》】的[ public NetworkInterface GetNetworkInterface() ]

源码如下:

               public NetworkInterface GetNetworkInterface()

               {

                     if (this.m_networkInterface == null)

                     {

                          this.m_networkInterface = new NetworkInterface(this.InterfaceName);

                     }

                     else

                     {

                          this.m_networkInterface.Name = this.InterfaceName;

                     }

                     IAgStkObject agStkObject = null;

                     if (this.transmitterInstanceNameCombo.SelectedIndex < 0)

                     {

                          IAgStkObject agStkObject2 = this.m_stkRoot.GetObjectFromPath(this.m_parentEntity.StkObjectPath.PathString);

                          if (this.useTransmitterSensor.Checked)

                          {

                                if (this.transmitterSensorCombo.SelectedIndex < 0)

                                {

                                      try

                                      {

                                           agStkObject = (agStkObject2 = agStkObject2.Children.New(AgESTKObjectType.eSensor, this.transmitterSensorCombo.Text));

                                           goto IL_B5;

                                      }

                                      catch

                                      {

                                           agStkObject2 = null;

                                           goto IL_B5;

                                      }

                                }

                                agStkObject2 = (this.transmitterSensorCombo.SelectedItem as ComboBoxItem).Item as IAgStkObject;

                          }

                          IL_B5:

                          try

                          {

                                if (agStkObject2 != null)

                                {

                                      IAgStkObject agStkObject3 = agStkObject2.Children.New(AgESTKObjectType.eAntenna, this.transmitterInstanceNameCombo.Text);

                                      this.m_networkInterface.TransmitAntennaStkPath = agStkObject3.Path;

                                }

                                goto IL_11E;

                          }

                          catch

                          {

                                goto IL_11E;
