18.深入浅出：信号的转换——参考《模拟电子技术基础》清华大学华成英主讲

深入浅出：信号转换电路解析
最新推荐文章于 2025-08-06 13:06:28 发布
原创 最新推荐文章于 2025-08-06 13:06:28 发布 · 置顶 · 2.7k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细探讨了模拟电子技术中的u-i转换电路、精密整流电路和u-f转换电路，尤其是压控振荡器的工作原理。通过分析电流源电路的反馈机制，解释了如何实现电压对电流的控制，并在精密整流电路中强调了积分电路在反向充电时的特点，进而说明了压控振荡器的频率控制机制。

本节内容主要包括u-i转换电路，精密整流电路、u-f转换电路
在这里插入图片描述
在这里插入图片描述

u-i转换电路

从之前学习的内容我们知道，用电压控制电流，需要在运放引入电流串联负反馈。当然引入并联反馈也可以，因为输入端的电压和电流可以相互转换，如图1.2.
在这里插入图片描述
豪兰德电流源电路通过同时引入正反馈和负反馈，使输出电流稳定
在这里插入图片描述
正反馈要合适，负反馈起主导作用，此时仍然工作在线性区，可以利用“虚短”和“虚断”来分析。
输出电阻为无穷大，才有iO仅仅决定于UI，不受负载电阻大小的影响。

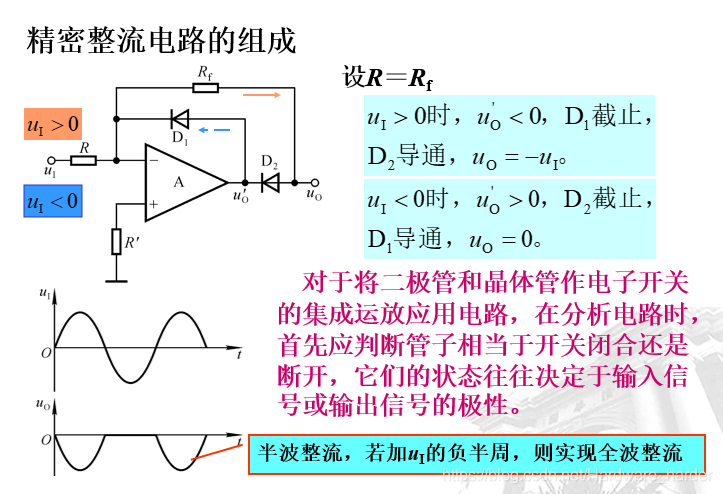

精密整流电路

在这里插入图片描述
在这里插入图片描述
