电路设计中电阻的选型

电子工程师或者硬件工程师在进行电路设计时，应该经常会遇到电阻选型的问题，今天我就来谈谈电阻选型需要注意哪些参数？以及电阻选型的方法。

电阻选型需要注意的参数

主要参数是以下四个：

1、阻值

2、封装

3、功耗

4、精度

电组选型技巧

1、确定电阻的安装方式

主要是确定贴片电阻还是插件

2、确定电阻阻值

可以根据分压电路、反馈电路、取样电路等，计算出阻值。如果计算出来的阻值不是常见的阻值，那就可以通过电阻串联或者并联来得到我们想要的阻值。

3、选择封装和功耗

电阻功耗：电阻功耗一般选用多大？这个可以根据电阻功耗公式计算，P=W/t=UI=I²R=(U²)/R（W为电能，单位为J），大家可以选择对应的公式进行计算。关于功耗这个地方，其实还和可靠性有关，涉及比较广，就下次再讲电阻的可靠性。

电阻封装：要综合考虑功耗、PCB尺寸、生产工艺等因素，必须要合理选择封装，比较常见的封装有0201、0402、0603、0805、1206、1812等。

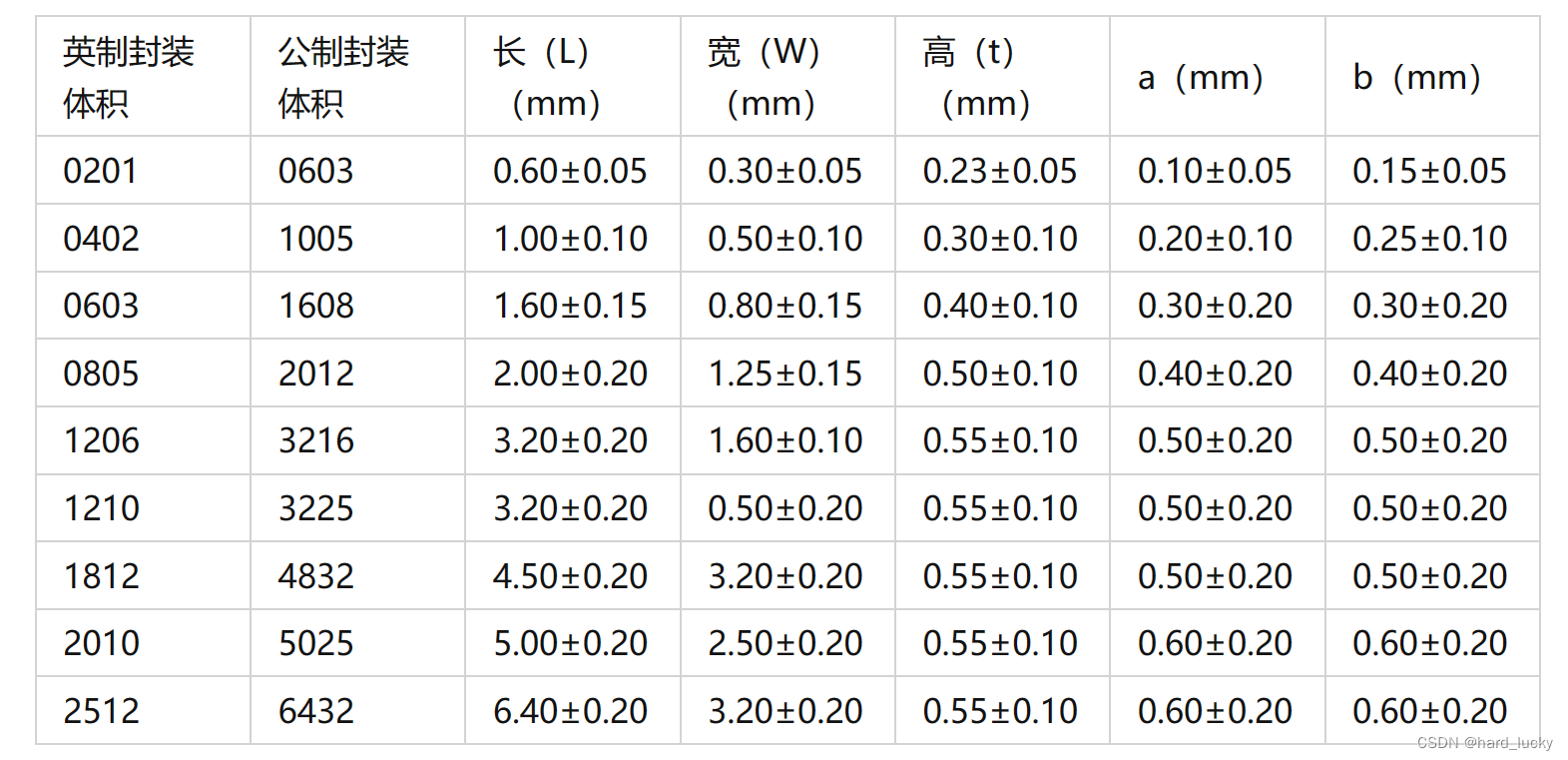

（1）常见贴片电阻封装尺寸表

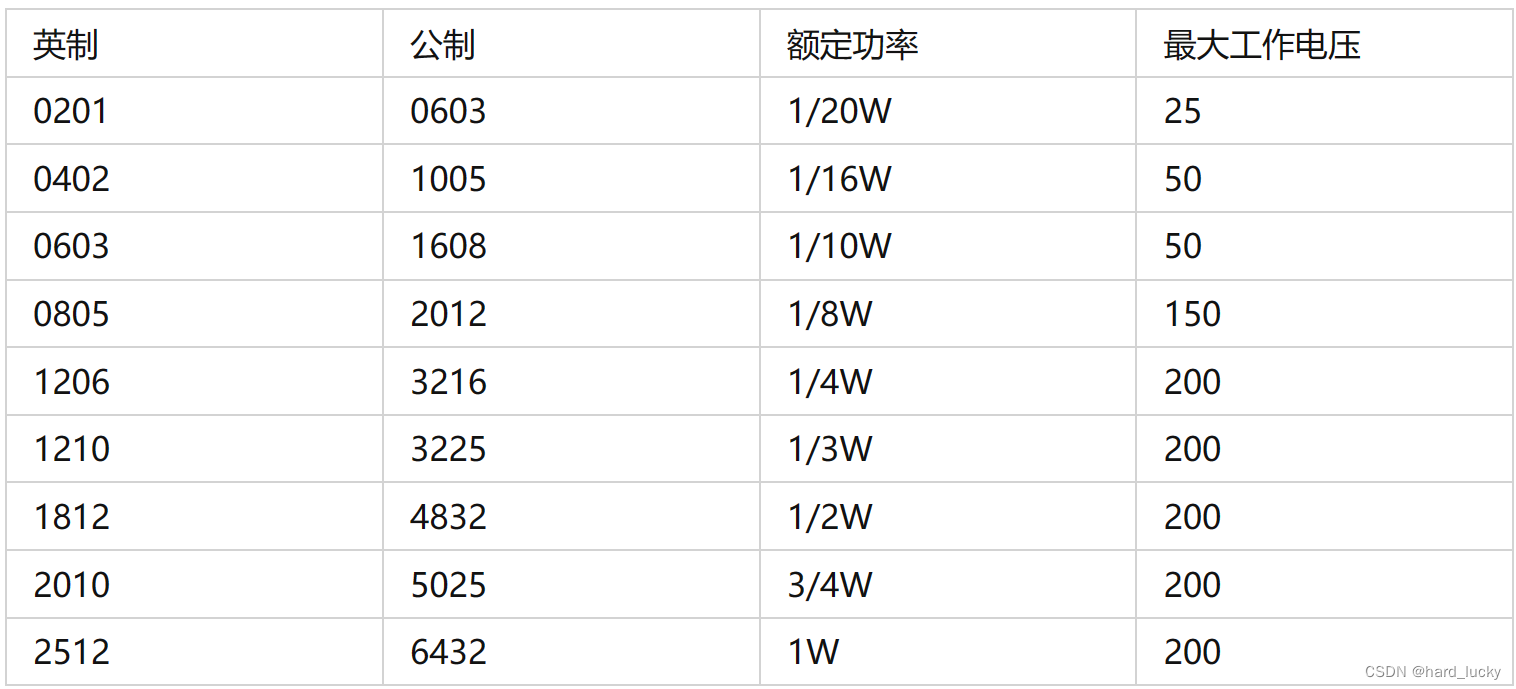

 （2）常见贴片电阻功率对应关系表

根据P=I*I*R，可以得出相应阻值电阻允许通过的最大电流，不同的环境温度，电阻的额定功率也会发生变化（减小）

插件电阻的额定工作电压与电阻的材料和尺寸有很大关系，比如：
RTX小型碳膜电阻器0.125W—（8×2.5）—100；
RJ金属膜电阻器0.25W—（2.8×2.5）—200；
RJ金属膜电阻器1W—（13×6.6）—500；
RJ金属膜电阻器2W—（18.5×8.6）—750。

 4、选择电阻精度

电阻精度越高越好吗？当然不是，精度需要综合考虑电路性能、成本、采购方便性等因素综合考虑，例如在电压反馈电路、取样电路中，要求1%精度，其他的默认为5%精度。常规的精度为5%、1%、0.1%、10%、15%，一般情况下精度越高价格越贵。

5、考虑成本和采购风险

采购风险：就需要注意到有的型号是不是会停产、或者比较难买的型号，如果有5个1%精度10K的电阻，有3个5%精度的10K电阻，而产品对成本又没有过高的要求，可以统一使用1%精度的，减少物料采购的种类，也方便贴片。

成本：不同的封装方式价格会不同，不同的精度价格也不同，10%比5%精度更便宜，在满足要求的情况下，尽量选择低成本的。

6、PCB尺寸

板子选择的越小，那封装也尽量选择小的，例如PCB尺寸比较小时，可以选择可以选择0402，PCB尺寸适中，可以选择0603，这样对工艺要求低一点。

7、贴片加工工艺

通常情况下来说PCB尺寸越大，对工艺的要求越低，0603与0402一般加工厂可以生产，但主要还是和工厂的机器相关，满足需求的情况下，尽量不选择过小封装、降低工艺要求。

8、维修便捷性

大家都知道在电路设计到量产，中间或多或少都会出现几次改版，尺寸越小，焊接难度越大，维修起来越困难，越耽误时间，所以在满足需要的情况下，不要选择过小的封装，比如0402,0201这种小封装，我这个眼力是没法焊接的
