一种让PetaLinux 2020.2从QSPI flash启动的简单办法

原创 于 2025-09-13 16:11:59 发布 · 1.1k 阅读 · 28 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#uboot #zynq #linux

背景

公司一款数据采集板用到了xilinx的zynq系列芯片，选择PetaLinux 2020.2来为PS端生成linux系统。

板子硬件启动有2种模式，一种是从SD卡直接启动linux系统，另一种是从QSPI Flash启动linux内核，linux内核再从eMMC挂载root并进入系统。

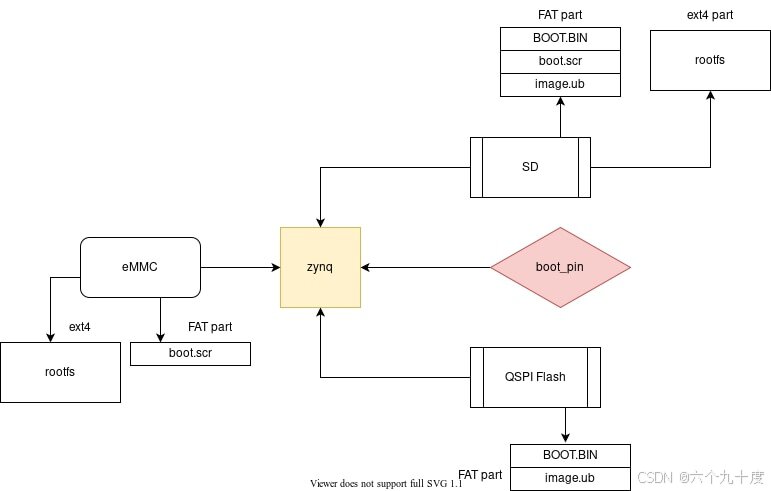

硬件启动配置
为什么搞2套启动机制？因为想兼顾硬件稳定性、经济效益和灵活性：

SD卡是可插拔的，QSPI Flash和eMMC是贴片安装的（可靠性高但不可插拔，属于沉没成本），在产品调试阶段用SD卡启动，在产品稳定后用QSPI+eMMC启动，SD卡就可以省下来了

zynq启动流程

SD卡启动

SD卡启动比较简单

  1. zynq上电后先检查boot_pin，看是从SD卡启动还是QSPI flash启动
  2. 如果是SD卡，则BootRom会读取SD卡的第一个分区（仅支持FAT格式），从根目录下读取并解析BOOT.bin，加载其中的FSBL。
  3. FSBL运行后，首先将boot.bin的FPGA bit文件写入PL，然后加载boot.bin中的u-boot
  4. uboot读取boot.scr，根据其内容加载linux内核文件image.ub到合适位置，然后跳转执行，linux内核就启动了
  5. linux内核启动后根据boot.scr的root分区信息，挂载SD上的root分区，执行rootfs里的init，系统就可用了

QSPI Flash启动流程

QSPI Flash启动大同小异

  1. zynq上电后先检查boot_pin，看是从SD卡启动还是QS
