1.简介

Serial Studio 是一款跨平台、多功能的数据可视化工具，专为嵌入式工程师、学生、黑客和教师而设计。它允许用户无需定制项目特定的可视化软件即可可视化、分析和表示来自其项目和设备的数据。Serial Studio 提供了一个灵活的解决方案，适用于各种用例，使其成为教育和专业环境的理想选择。

它支持多种通信协议，包括但不限于串行端口（Serial Port）、网络套接字（TCP/UDP）、MQTT 和 BLE（蓝牙低功耗），并且能够轻松实现从这些数据源中获取并实时展示数据的功能。

2.核心功能

跨平台兼容与便捷的数据导出

Serial Studio 支持 Windows、macOS 和 Linux 三大主流操作系统，这使得它能够在各种开发环境中使用，极大地方便了开发者。它不仅能够实时显示数据，还支持将接收到的数据以 CSV 格式导出，方便用户进行后续分析或处理。这对于需要进行数据分析和报告生成的场景非常有用，用户可以直接将数据导入到 Excel 或其他数据分析软件中进行进一步处理。

多数据源支持与高度定制化

Serial Studio 支持多样的数据输入方式，这使得它非常适合于不同类型的项目需求。无论是通过 USB 或 RS232 连接硬件设备进行串口通信，还是利用 MQTT 协议通过互联网进行实时数据交换，亦或是通过 BLE 模块实现无线设备的数据采集，甚至是基于 TCP/UDP 的网络套接字通信，Serial Studio 都能提供全面的支持。

更重要的是，Serial Studio 提供了高度定制化的可视化功能。用户可以使用各种小部件来定义和显示数据，并通过项目编辑器进行配置，以满足具体的需要。这种灵活性允许用户根据自己的需求创建自定义仪表板，从而更好地监控和分析数据。

灵活的仪表盘配置

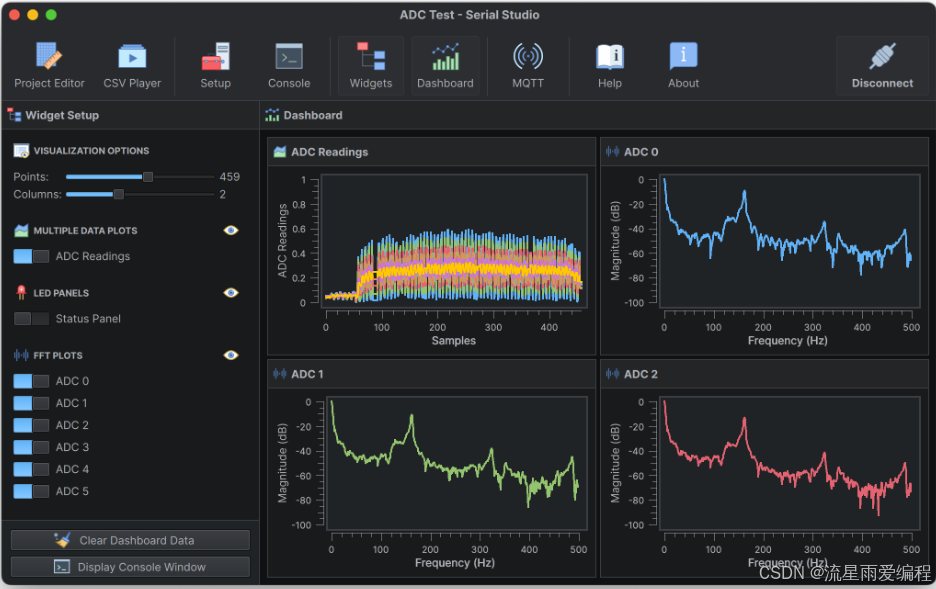

用户可以通过 JSON 文件来定义仪表盘界面，使用各种小部件如 FFT 图表、多数据图、对数图、仪表、条形小部件等来自定义数据展示方式。这意味着开发者可以根据具体的应用场景和个人偏好调整界面布局，无需编写复杂的代码或深入学习特定的 API。例如，如果需要显示温湿度传感器的数据，可以创建一个包含温度计和湿度趋势线图的仪表盘，并通过简单的 YAML 配置文件来指定每个组件的行为。

强大的数据帧解析与MQTT功能

Serial Studio 允许用户修改 JavaScript 函数来解释传入的数据帧。这使得用户能够预处理原始传感器数据并处理复杂的二进制格式。对于需要处理复杂数据格式的应用，这功能显得尤为重要。用户可以根据自己的数据协议编写自定义的解析函数，从而提取出所需的信息。

此外，Serial Studio 还支持 MQTT 发布和接收数据。这意味着用户可以通过互联网发送和接收数据，从而实现从世界任何地方进行实时数据可视化的功能。这对于远程监控和数据分析非常有用，用户可以通过网络连接到自己的设备，实时查看数据。

实时 CSV 导出

为了便于后续的数据分析和处理，Serial Studio 提供了将接收到的所有信息导出至 CSV 或 Excel 表格的功能，同时还会附带每帧数据的时间戳。这对于长期存储以及与其他数据分析工具集成非常有用。

完善的文档与便捷的安装

Serial Studio 提供了完善的文档，包括安装说明、快速入门指南、高级主题和示例。这些文档涵盖了 Serial Studio 的各个方面，帮助用户快速上手和深入学习。安装过程也十分简单，只需遵循文档中的步骤即可完成安装。

灵活的开发与开源特性

Serial Studio 的核心代码基于 Qt 框架开发，并采用开源许可证发布。这使得用户可以根据自己的需求修改和扩展 Serial Studio 的功能。其开发过程相对简单，只需要安装 Qt 框架即可进行编译。在 GNU/Linux 系统上，还需要安装 libgl1-mesa-dev。这为开发者提供了极大的灵活性，可以根据自己的需要进行二次开发和定制。

3.应用场景

Serial Studio 的应用场景非常广泛，它可以应用于各种需要数据采集和可视化的场合，例如：

嵌入式系统开发: 监控嵌入式系统的运行状态，实时显示传感器数据。
CanSat 竞赛: 作为地面站软件，接收并显示 CanSat 发送的数据。
物联网应用: 可视化物联网设备的数据。
教育教学: 作为教学工具，帮助学生学习嵌入式系统和数据可视化。
原型设计与测试: 快速搭建数据可视化原型，辅助调试和测试。

4.Serial Studio下载安装

源代码已经托管到Github上，项目地址：

GitHub - Serial-Studio/Serial-Studio: Data visualization software for embedded devices and projects

这个项目已经累积到2.8K的star了，这个项目的源码是完全开发的，所以非常方便进行二次开发，增加一些自己想要的功能。编译本项目的唯一要求是在你的电脑系统中安装 QT ，本项目编译支持 Qt 5.15。在GNU/Linux系统上，还需要安装libgl1-mesa-dev才能编译应用程序。
已使用的Qt模块的完整列表：
