jetson tx2 nx使用wk2168通过spi转出4个串口

jetson tx2 nx使用wk2168通过spi实现扩展4个串口

首先：不要连接ssd，系统运行在emmc上进行调试

一、修改设备树

修改设备树，主要是完成外设在jetson平台下的设备信息的加载。这里采用源码编译的方式重新生成设备树文件，然后采用命令刷新的方式进行更新，主要步骤如下：

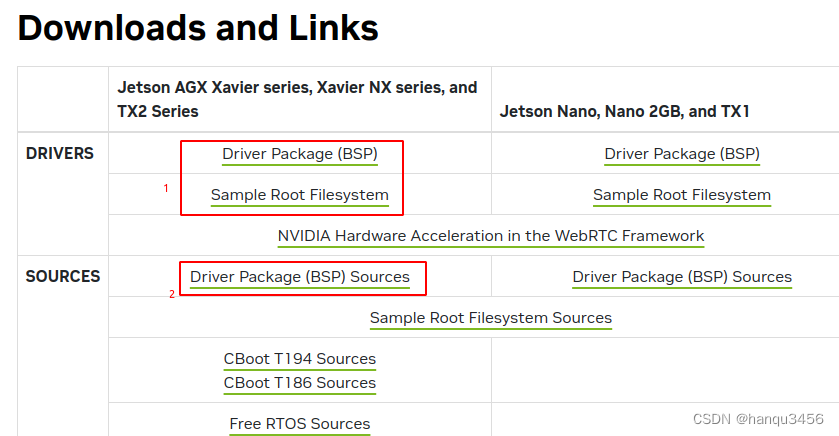

1.在Jetson Linux Archive下载对应的源码, 注意jetson平台下的Linux Version，下载1(BSP Drives) 和2(source) 如下图

2. 解压kernel_src

mkdir source
tar -jxvf public_sources.tbz2 -C ~/source/
cd ~/source/Linux_for_Tegra/source/public
tar -jxvf kernel_src.tbz2

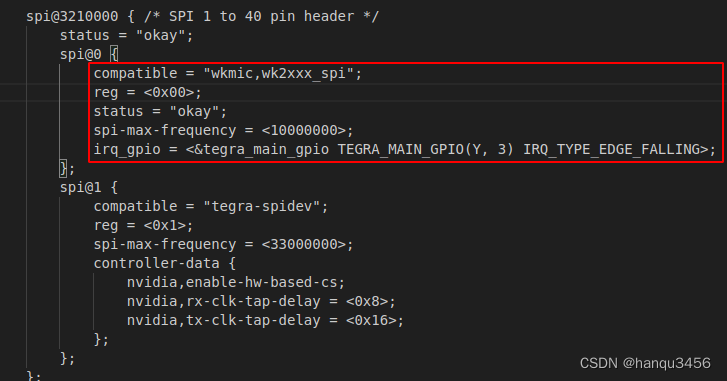

在~/source/Linux_for_Tegra/source/public/kernel_src/hardware/nvidia/platform/t18x/lanai/kernel-dts/common中，找到tegra186-p3636-0001-common.dtsi进行修改：

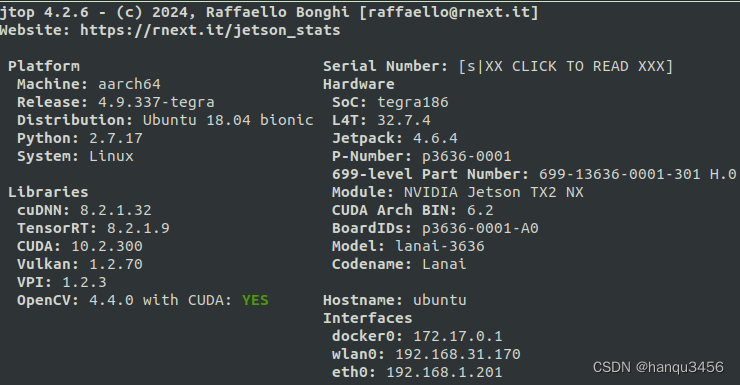

注意1：具体的位置，需要根据系统版本(主要包括Soc、L4t、jetpack及P-number)，其中我使用的是R32.7.4(jetpack4.6.4)对应的是tegra186-p3636-0001.包括上图修改部分中的宏TEGRA_MAIN_GPIO也是需要和版本对应。可以通过以下命令获取相关版本信息：
获取版本信息

sudo apt install python3-pip
sudo -H pip3 install -U jetson-stats
sudo systemctl restart jetson_stats.service
reboot
jtop # 在jtop界面的info页面可以确认多种版本信息

获取dtb版本

cat /proc/device-tree/nvidia,dtsfilename

注意2：其中spi@0中的irq_gpio信息是指绑定irq引脚，该中断引脚应为普通GPIO口，且初始状态应为input up(尽可能使用初始系统原有的符合状态的GPIO，这样比较方便，如果没有则需要根据pinmux spreadsheet进行修改后刷新)。我这里采用的是pin26（未被复用的spi0_cs1）,其中TEGRA_MAIN_GPIO(Y, 3)的确定，主要是根据pinmux spreadsheet查询的，如下图.

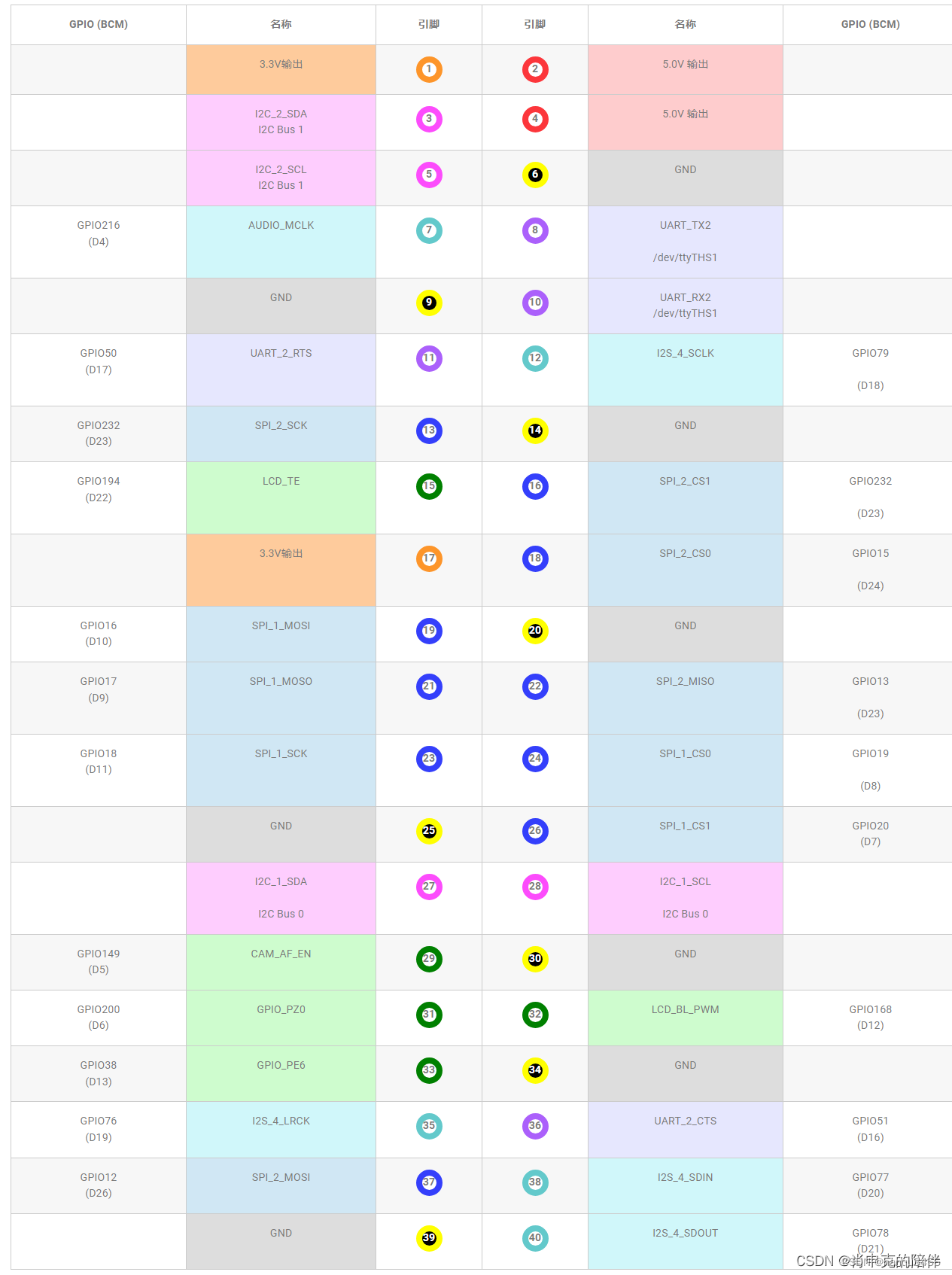

注意：物理引脚的对应需要和原理图或者pin40图来对应
修改完成后，按照以下方法进行编译（这里采用交叉编译的方式）：

# 1.下载交叉编译工具
wget http://releases.linaro.org/components/toolchain/binaries/7.3-2018.05/aarch64-linux-gnu/gcc-linaro-7.3.1-2018.05-x86_64_aarch64-linux-gnu.tar.xz
# 2.下载完成后进行解压
# 3.安装工具
sudo apt install build-essential bc
# 4.进入源码目录
cd ~/source/Linux_for_Tegra/source/public/kernel_src/kernel/kernel-4.9/
# 5.设置编译输出目录
TEGRA_KERNEL_OUT=～/kout
mkdir -p $TEGRA_KERNEL_OUT
# 6. 设置交叉编译工具的环境变量
export CROSS_COMPILE=path:/gcc-linaro-7.3.1-2018.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu
export LOCALVERSION=-tegra
# 7.内核编译
make ARCH=arm64 O=$TEGRA_KERNEL_OUT tegra_defconfig
make ARCH=arm64 O=$TEGRA_KERNEL_OUT -j${nproc}

二、刷新系统

根据上面下载的BSP Drives，按照如下步骤操作

# 解压Drives文件
mkdir ~/Drives
tar -jxvf Jetson_Linux_R32.7.4_aarch64.tbz2 -C ~/Drives/
cd ~/Drives/Linux_for_Tegra/rootfs
sudo tar xjf path:/Tegra_Linux_Sample-Root-Filesystem_R32.7.4_aarch64.tbz2
# 替换更新后的dtb
cp -i ~/kout/XXX/tegra186-p3636-0001-p3509-0000-a01.dtb ~/Drives/Linux_for_Tegra/kernel/dtb/
# 刷新系统
cd ~/Drives/Linux_for_Tegra/
sudo ./apply_binaries.sh
# 配置恢复模式，刷机
sudo ./flash.sh jetson-xavier-nx-devkit-tx2-nx mmcblk0p1

外设连接

将wk2168连接到spi0上，具体连接如下：

序号	标识	管脚描述	board
1	vcc	3.3v	pin1
2	GND	电源地	pin39
3	SCLK	时钟输入	pin23
4	MOSI	数据输入	pin19
5	MISO	数据输出	pin21
6	CS	片选信号	pin24
7	IRQ	中断信息	pin26

加载驱动

1.利用jetson-io打开spi功能

sudo /opt/nvidia/jetson-io/jetson-io.py

打开spi后，reboot
2. 加载驱动

git clone https://gitee.com/alinn66/wk2168_2114_drive.git
cd wk2168_2114_drive
make
sudo insmod wk2xxx_spi.ko
ls /dev/ttysWK*
# 正常情况下可以出现4个串口，也可以查看log具体信息
sudo dmesg # 主要是分析错误，查看irq是否成功

串口测试

采用cutecom进行测试即可，查看是否可以正常收发数据

sc16is752 调试问题

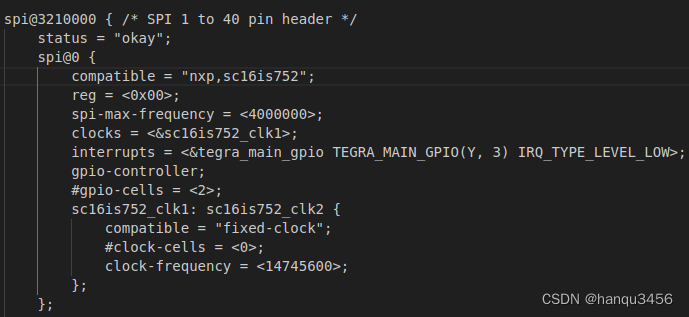

按照以上同样的方法进行测试，主要是设备树有区别，如下

但是通过dmesg查看日志，会出现genirq的错误

欢迎交流，如有大佬调试成功，请告知下，万分谢谢！！！
