汇编语言转移指令（offest，jmp,jcxz,loop）学习

转移指令

转移指令定义

• 可以修改IP，或同时修改CS和IP的指令统称为转移指令。
• 转移指令可以控制CPU执行内存中某处代码的指令。

8086CPU的转移行为：

• 段内转移（只修改IP）
  • 短转移 -128~127
  • 近转移 -32768~32767
• 段间转移（修改CS和IP）

转移指令有：

• 无条件转移指令（jmp）
• 条件转移指令
• 循环指令（loop）
• 过程
• 中断

转移指令

操作符offest

• offset的功能是取得标号的偏移地址

assume cs:codesg
codesg segment
	start:	mov ax,offset start  ;相当于mov ax,0
		s:		mov ax,offest s      ;相当于mov ax,3
codesg ends
end start

mov ax,offset start 相当于mov ax,0。start是代码段中的标号，它所标记的指令是代码段中的第一条指令，偏移地址为0。
mov ax,offset s相当于mov ax,3。s标记的指令是代码段中第二条指令，第一条指令长度为3，所以偏移地址为3。

jmp指令

• jmp为无条件指令，可只修改IP，也可修改CS和IP
• jmp指令要给出两种信息：
  （1）转移的目的地址
  （2）转移的距离（段间转移、段内短转移、段内近转移）

jmp short 指令

依据位移进行转移

• 该指令是依据位移进行转移的jmp指令
• 段内短转移，对IP修改的范围-128~127
• 格式 jmp short 标号(转到标号处执行指令)

assume cs:codesg
codesg segment
start:		mov ax,0
			jmp short s
			add ax,1
s:			inc ax
codesg ends
end start

上述程序执行后，ax的值为1。

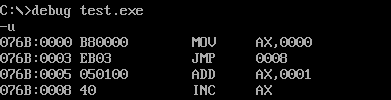

上述程序用debug调试，观察其机器指令

我们发现 jmp short s中的s表示为inc ax指令的偏移地址

• jmp short指令对应的机器码中不包含转移的目的地址，包含的是转移的位移
• jmp short s的功能就是 （IP)=(IP)+8位位移
  - 8位位移=s的地址-jmp指令后的第一个字节的地址

jmp near ptr 指令

依据位移进行转移

• jmp near ptr 标号 实现的是段内近转移
• 功能为： （IP）=（IP）+16位位移
• 16位位移=标号的地址-jmp指令后的第一个字节的地址
• 位移范围为-32768~32767，用补码表示

jmp far ptr 指令

转移的目的地址在指令中

• jmp far ptr 标号 实现的是段间转移，又称为远转移。
  • （CS）=标号所在段的短地址
  • （IP）=标号在段中的偏移地址
• far ptr 会指明标号的短地址和偏移地址来修改CS和IP

jmp 16位reg

转移地址在寄存器中

• 可以用jmp 段地址:偏移地址来修改CS和IP，达到跳转的目的
• 可以用jmp 某一合法寄存器来修改IP的值

jmp word ptr 指令

转移地址在内存中

• jmp word ptr 内存单元地址 段内转移
• 功能： 从内存单元地址处开始存放着一个字，是转移的目的偏移地址

mov ax,0123h
mov ds:[0],ax
jmp word ptr ds:[0]

上述指令执行后（IP）=0123h

jmp dword ptr 指令

转移地址在内存中

• jmp dword ptr 内存单元地址 段间转移
• 功能：从内存单元地址处开始存放着两个字，高地址处的字是转移的目的段地址，低地址是转移的目的偏移地址
• （CS）=（内存单元地址+2）
• （IP）=（内存单元地址）

mov ax,0123h
mov ds:[0],ax
mov word ptr ds:[2],0
jmp dword ptr ds:[0]

执行后（CS）=0，（IP）=0123h

jcxz指令

• jcxz指令为有条件转移指令，所有的有条件转移指令都是短转移。对应机器码中包含的是转移的位移，而不是目的地址
• jcxz 标号（如果（cx）=0,转移到标号处执行）
• 操作：
  - 当（CS）=0时，（IP）=（IP）+8位位移；
  -8位位移=标号处的地址-jcxz指令后的第一个字节的地址
  - 8位位移的范围为-127~128，用补码表示
• （CX）≠0时，程序不跳转，向下执行
• jcxz 标号的功能相当于： if （（cx）==0） jmp short 标号

loop 指令

• loop 指令为循环指令，所有的循环指令是短转移，包含的是转移的位移
• 指令格式： loop 标号（如果（cx）≠0，转移到标号处执行）
• 操作：
  • （cx）=(cx)-1
  • (cx)≠0，（IP）=（IP）+8位位移
  • 8位位移=标号处的地址-loop指令后的第一个字节的地址

。。。。待续
