浅析c语言的volatile关键字及数据一致性

1 一些基本概念

1.1 现代处理器的存储体系

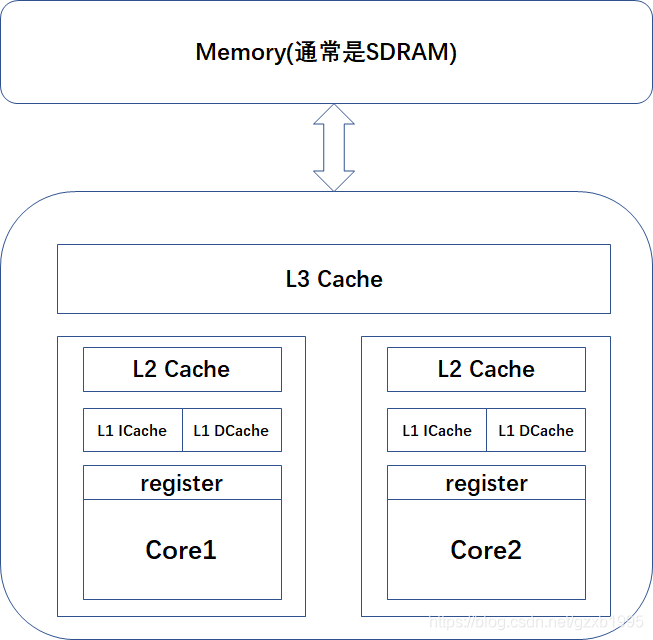

现代处理器为了提升并行性能通常采用多核结构，同时考虑到CPU访问寄存器的速度远高于访问内存的速度，因此引入了缓存以提高访存效率，且通常都有多级缓存，比较常见的缓存参数是：独享的1级数据缓存、1级指令缓存、2级缓存，以及共享的3级缓存。结构图如下：

一般缓存是可以失能（关闭）的，但除了操作系统内核启动初期等一些特殊的时刻会暂时关闭缓存，一般都会开始缓存，因为有/无缓存的性能差异实在是太大了。而在缓存使能的状态下，CPU在访存时通常是绕不开缓存的，以ARM体系结构的一条访存指令为例：

ldr r3, [sp, #4]

这条指令的作用是从sp + 4指向的栈内存（通常是一个局部变量）中读取数据，读到r3寄存器。执行这条指令使，CPU首先会检查缓存，若缓存命中（缓存中保存了要读取的值），则直接从缓存中取数；若缓存未命中，则去内存中将sp + 4指向的内存及其附近的数据一并填充到一个缓存行（cache line），此时数据已经在缓存中，于是CPU将该数加载到r3寄存器。

1.2 内存与I/O统一编址

对于CPU如何访问外设，不同的体系结构有不同的设计。比如x86设计了专门的访问外设的指令IN、OUT，而ARM则没有这样的指令，其采用了内存与I/O统一编址的设计，访问外设在形式上和访问内存是一样的。通俗的解释这种技术：

访问外设通常需要特定的时序，软件来实现比较困难，因此集成电路工程师专门设计了外设控制器来控制相应的外设，外设控制器一方面提供外设所需的接口和时序；一方面向CPU提供出一系列的寄存器，CPU只需要合理的设置外设控制器的寄存器就可以访问相应的外设了。比如外设控制器提供了控制寄存器、数据寄存器，CPU只要找到控制寄存器并向其中写1就可以打开外设，写0就可以关闭外设；而向数据寄存器写数据就可以实现向外设发送数据，从数据寄存器读取数据就可以实现从外设接收数据。现在只剩下一个问题：CPU如何找到外设控制器的一系列寄存器？答案很简单：向寻址内存一样即可。换句话说，外设控制器的寄存器被编址到了内存地址空间，举个例子就更清楚了：

#define control_register (*(volatile unsigned long *)0x66666666)
control_register = 0; /* 关闭外设 */
control_register = 1; /* 打开外设 */

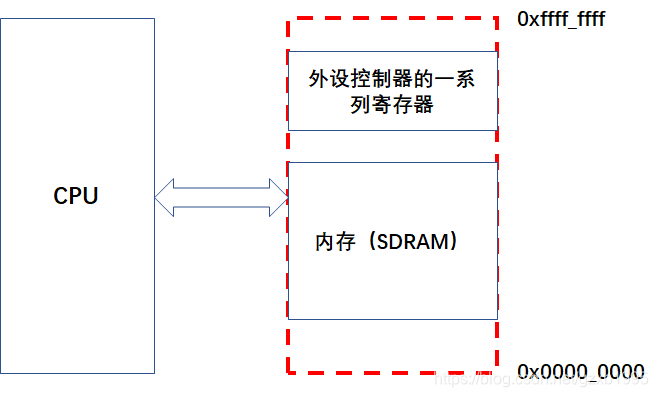

再用一幅图来说明内存地址空间的情况：

如此一来，CPU访问程序、数据和外设的方式得到了统一，有点一切皆访存 的意味。

1.3 修改内存单元的两条路子

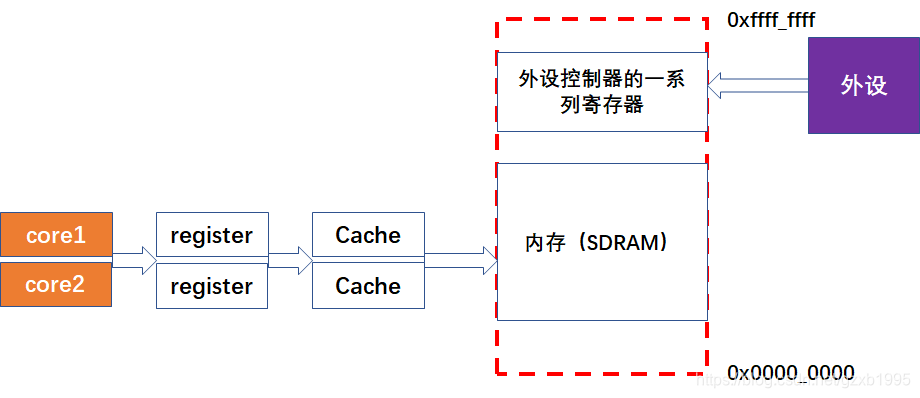

有了上述铺垫，我们就不难获知有哪些修改内存单元的途径，注意这里的内存单元并不是指狭义的SDRAM存储单元，而是指内存地址空间所有可以访问的单元。假设计算机系统的CPU采用内存与I/O统一编，那么修改内存单元有两条途径，如下图所示：

分别做简单的解释：

• 从CPU出发
  CPU执行类似str r3, [sp, #4]的写内存单元指令时，会将寄存器中的数据写到Cache中，并在时机合适的时候将Cache中的数据回写到内存。
• 从外设出发
  外设在某些时候，会修改相应外设控制器的寄存器，比如收到数据的时候，修改某个寄存器的某个位，标志已经收到数据。

1.4 缓存带来的数据一致性问题

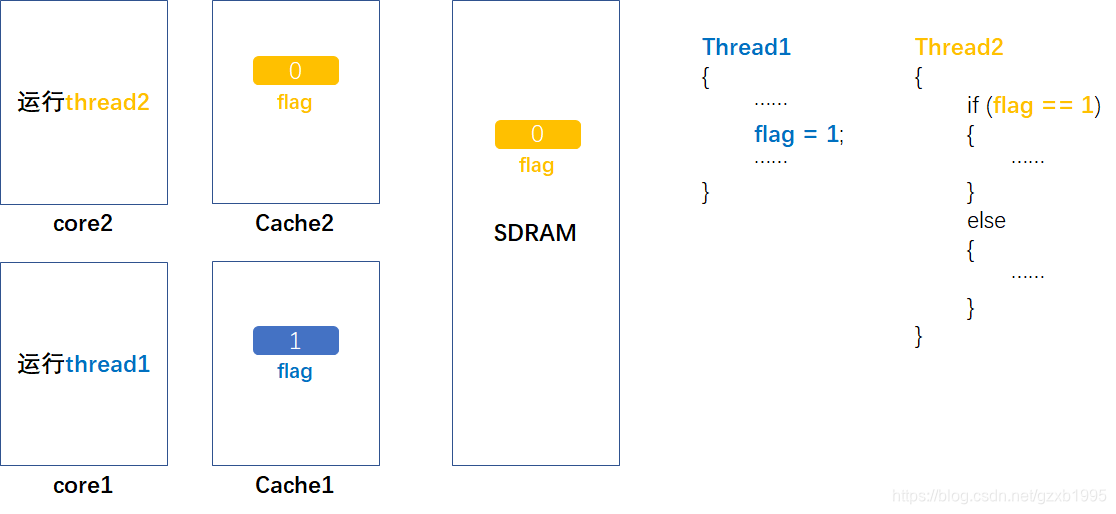

对于多线程的程序来说，多核CPU可以做到真正意义上的并行，即每个核心同时运行一个线程，通常这种并行能够带来性能的提升，但由于每个核心有自己独享的Cache，因此这种并行也带来了数据一致性的问题。试想这样一种场景，有两个线程分别在CPU的两个核心上运行，其中一个线程会修改全局变量flag，另外一个线程根据读到的flag的值做出相应的反应。假设负责修改flag的线程做出了修改，根据上文，修改的值会先送到该线程所在核心的Cache，而此时另一个核心的Cache以及内存中保留的还是flag的旧值，那么flag的值就不一致了，进而影响程序的运行，如下图：

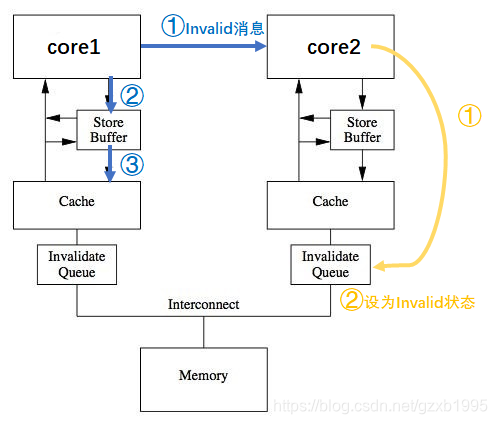

幸运的是，设计Cache的工程师们早就意识到了这个问题，并给出了解决方案：缓存一致性协议（MESI）。MESI的内容比较复杂，这里我仅参考网上的资料[1]简单介绍一下遇到上图所示的问题时，MESI如何工作。先给出一副图：

接下来分别介绍core1、core2各自的动作：

• core1修改flag为1
  第1步：给core2发送Invalid消息。
  第2步：把1写入到自己的Store Buffer中。
  第3步：异步地在某个时刻将Store Buffer中的1写入Cache，进而触发失效操作，完成Cache同步。

---

• core2接收到Invalid消息
  第1步：把收到的消息写入自身的Invalidate Queue中。
  第2步：异步地将自身的Invalidate Queue设为Invalid状态。

由于CPU核如果要读Cache中的数据，需要先扫描自身的Store Buffer，之后再读取Cache。因此core1在执行完写操作，即完成第2步之后（第三步是异步的），如果再读flag，则总能读到最新的值。又因为CPU核在读Cache时不扫描自身的Invalidate Queue，且core2无法扫描core1的Store Buffer，所以core2在Cache完成同步之前读到的都是flag的旧值。不难看出，这种不一致持续的时间是core1完成第2步到完成第3之间的间隔。

到这里就不难得出结论，MESI协议可以保证缓存的一致性，但是无法保证实时性。所以可能会有极短时间的脏读问题。

1.5 访存优化带来的数据一致性问题

上文分析了缓存是如何造成数据一致性问题的，并且介绍了问题的解决方案——MESI（缓存一致性协议）。虽然MESI不算完美（存在极短时间的脏读），但无伤大雅，在CPU核确实写Cache的前提下，比如执行指令str r3, [sp, #4]，那么Cache早晚都会得到同步的，而且需要的时间并不长。这样岂不是说，如果我们可以容忍那极短时间的脏读，就可以用上文所说的全局变量flag在两个线程之间做同步了（严格保证一个线程只读，一个线程可读可写）。果真如此吗？如果CPU根本没有写Cache呢，哪怕我们在C语言中写了flag = 1；同时，执行读flag的线程中也可能根本没有从Cache读，即便Cache同步能实时完成，上文中Thread2可能读到的仍然是旧值。为什么会这样呢？原因在于编译器的访存优化！

访存是比较耗时间的，不管是读还是写，因此CPU弄出了Cache，但Cache还不够快，论速度，寄存器才是CPU的真爱。编译器处于优化性能的考虑，在它看来，只要不影响程序的正确性（注意是在编译器看来），可能会将访存操作推后，先把变量的值保存在寄存器中，对变量的修改也暂时只修改寄存器：

c程序	对应汇编
flag = 1	mov r3, #1 @ flag暂存在r3寄存器中，暂时只对r3赋1

这样操作在Thread1来说没有问题，比如后面要读flag的时候，直接用r3就好了，r3里面装的就是flag的最新值。可还有Thread2呢！遗憾的是编译器并没有全局观，它不会意识到Thread2和Thread1之间的微妙关联。出于同样的原因，Thread2也可能在优化下，暂存flag变量，每次读flag时只是读一个寄存器，而不会读Cache。就这样，在访存优化的推动下，数据不一致的问题产生了。

1.6 内存与IO统一编址带来的数据一致性问题

在上文1.3节已经介绍过，外设也可能修改内存单元，而且这种修改悄然无声，缓存一致性协议也没有办法捕获这种修改，也就是说，如果我们读外设控制器的寄存器，不管有无访存优化，都可能无法获得相应寄存器的最新值。反过来，从CPU一侧来看，如果我们要写外设控制器的寄存器，也无法实现即时的写入，这是因为，即便不进行访存优化而直接写缓存，但缓存回写内存的动作仍然不是即时的。

或许1.4节中提到的短时的脏读问题我们尚且能够忍受，但对硬件的访问通常都要求时效性，若迟迟不能得到硬件的最新状态，或不能即时的操作硬件做出反应，在某些工业场景下，这可能造成灾难性的后果。

2 volatile的作用

2.1 volatile关键字

volatile关键字修饰变量时能够影响变量的访问属性，具体的说，对于被volatile修饰的变量，每次对其进行读写时都要直接前往内存（通常是SDRAM），而不能由Cache或寄存器进行缓存。好奇心泛滥的我不禁会想，编译器是怎么实现volatile的这项语义的呢？简单的写了一段程序（带有volatile修饰的变量），并做优化编译（-O3）及反汇编，发现反汇编中对volatile修饰的变量的访问总会生成访存的指令，比如：

ldr r3, [sp, #4]
str r3, [sp, #4]

这些指令并不特殊，虽然肯定可以绕开寄存器，但怎么保证一定能绕开缓存呢？我想到了一种可能，内存管理中，页表的表项里有一些描述页面属性或状态的位，其中通常有一位用于描述是否禁止缓存。至于到底是不是这样子实现的，我也不清楚，网上查了一些资料，但没有找到介绍volatile语义实现的相关资料（讲java的volatile语义实现的比较多）。因此先将这个疑问记录下来，后面发现相关资料了，再来更新。当然，如果有路过的大神知道的，还请不吝赐教，不胜感激^_^!!

关于volatile对编译器优化行为的影响，这里再多说一点。现有如下程序：

volatile int a = 0;

for (int i = 0; i < 100; ++i)
	++a;

假如没有volatile修饰，则编译器可能将变量a暂存到寄存器，然后在做循环时每次访问的都是寄存器。甚至编译器会更激进的将整个循环都优化掉，直接向暂存a的寄存器加上100，如：

add r3, r3, #100 @ a暂存在r3中

而有了volatile之后，哪怕开启最高级别的优化，编译器也只能老老实实的做循环，并且每次访问a都要生产访存的指令，如：

for循环：
ldr r3, [sp, #4]
add r3, r3, #1
str r3, [sp, #4]

挺久以前我在学习总线时序的时候，使用I/O口模拟时序，并用循环实现了一个简单的延时，但测试发现时序不对，延时时间出乎意料的短，检查了反汇编之后才发现，编译器做了优化，延时时间就达不到了，用volatile修饰循环中的变量后，问题解决。当然，除了少数资源比较少的单片机，很少有用I/O口模拟时序、用循环实现延时的需求。

注：volatile关键字在GCC对C语言的扩展中，还被用在内联汇编中，以禁止编译器对内联汇编的优化，这部分内容可以看我的另一篇博客：浅析c程序中的屏障，其中有所介绍。

2.2 volatile解决数据一致性问题

volatile的语义使得其修饰的变量在存储系统中的一致性得到了充分的保证。但它对编译器优化的影响导致了效率的降低，因此除非不得已，我们应当避免使用volatile。那么，什么时候应该使用volatile呢？个人认为，除非有什么万不得已的理由，应当仅在内存与I/O统一编址的场景下，需要对硬件进行访问时使用volatile（这也是volatile被发明的初衷）。

存储系统中，MESI已经解决了一部分数据不一致的问题，尽管不能够做到实时，但那一丢丢脏读的时间似乎没什么不能容忍的理由。至于多线程并发访问共享资源时，由于访存优化避开了MESI，进而造成的数据不一致，在我看来，这个问题本就不应该用volatile来解决。为什么这么说？请看下文。

2.3 volatile能作为屏障吗？

答案是不能，这不是我说的，这是GCC手册说的：

Accesses to non-volatile objects are not ordered with respect to volatile accesses. You cannot use a volatile object as a memory barrier to order a sequence of writes to non-volatile memory.

2.4 volatile具有原子性吗？

答案是不具有，不难实验验证，如下程序：

volatile int a = 0;
++a;

反汇编为：

ldr	r3, [sp]
add	r3, r3, #1
str	r3, [sp]

2.5 volatile适合线程间的同步吗？

volatile不能保证指令执行的顺序，也不具有原子性，它能做的只是保证数据的一致性，可见volatile缺少同步所需的大部分要素。不难想象，强行用volatile来做同步，一定很蹩脚吧！关于这个问题的更多讨论，可以看参考文献[2]。那么，完成线程间同步的正确姿势是什么呢？答曰：操作系统提供的同步原语。

3 总结

volatile关键字能够用来解决内存与I/O统一编址时，对硬件的即时访问。虽然volatile能解决数据一致性的问题，但它能做的也只有这个，因此将其用于多线程间的同步是不太合适的。

参考文献

[1] 知乎用户林林在问题有了缓存一致性协议为什么还需要多线程同步？中的回答
[2] 也来说说C/C++里的volatile关键字
[3] GCC用户手册
